48V500W无刷减速驱动电机结构

　　这款低压直流无刷驱动单元，核心适配场景覆盖轻型电动代步类载具，从民用电动自行车、折叠踏板车，到场地内使用的越野卡丁车、小型作业代步车都能匹配，甚至部分低速轻型物料转运的电动平板车，也可选用该款动力单元作为核心驱动源。不同于常规高速无刷电机直驱的方案，这款电机集成了固定齿比的减速结构，在输出端直接完成转速匹配，不需要额外加装外置减速箱，能大幅简化整车端的动力总成布置，减少传动链路的连接节点，降低装配环节的同轴度调校难度。

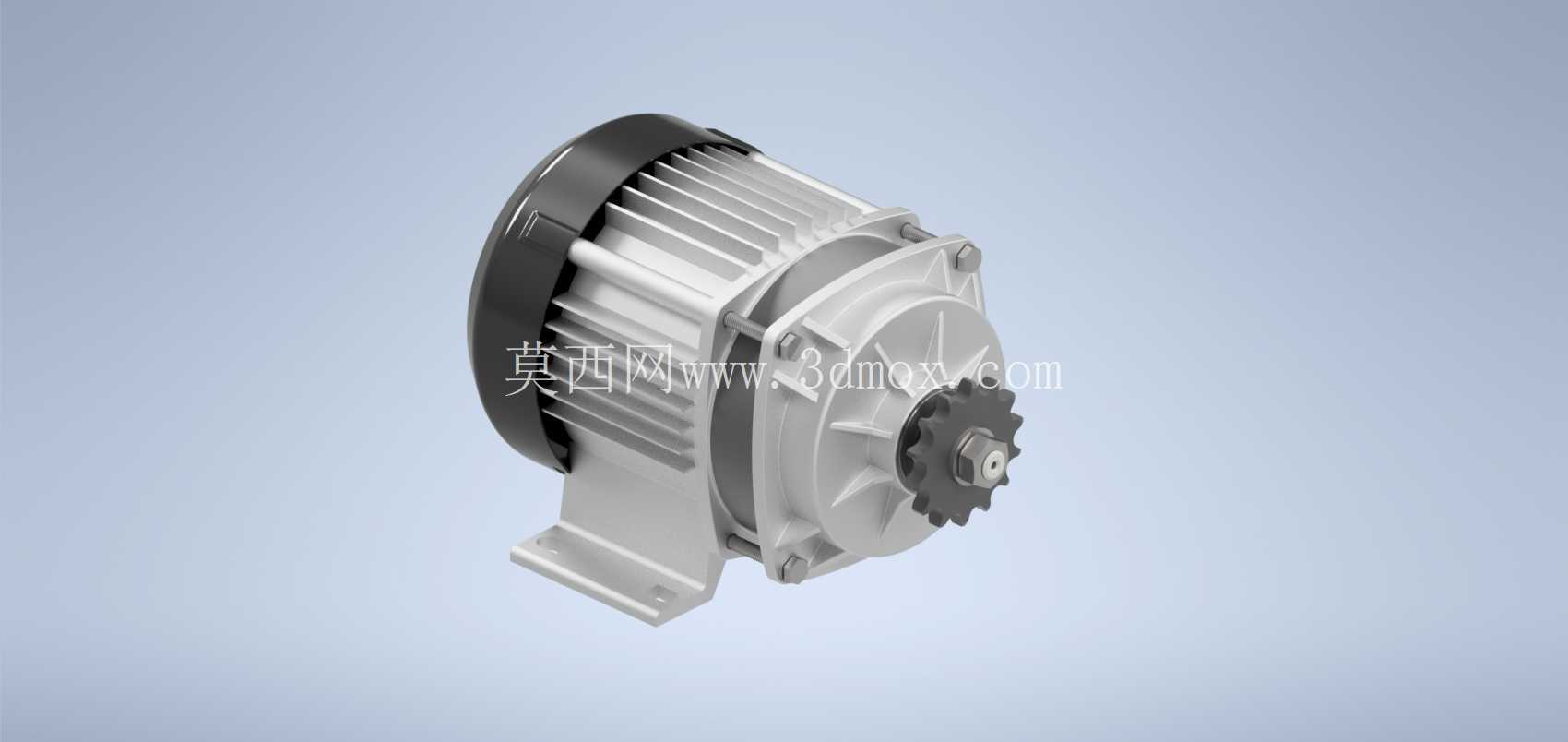

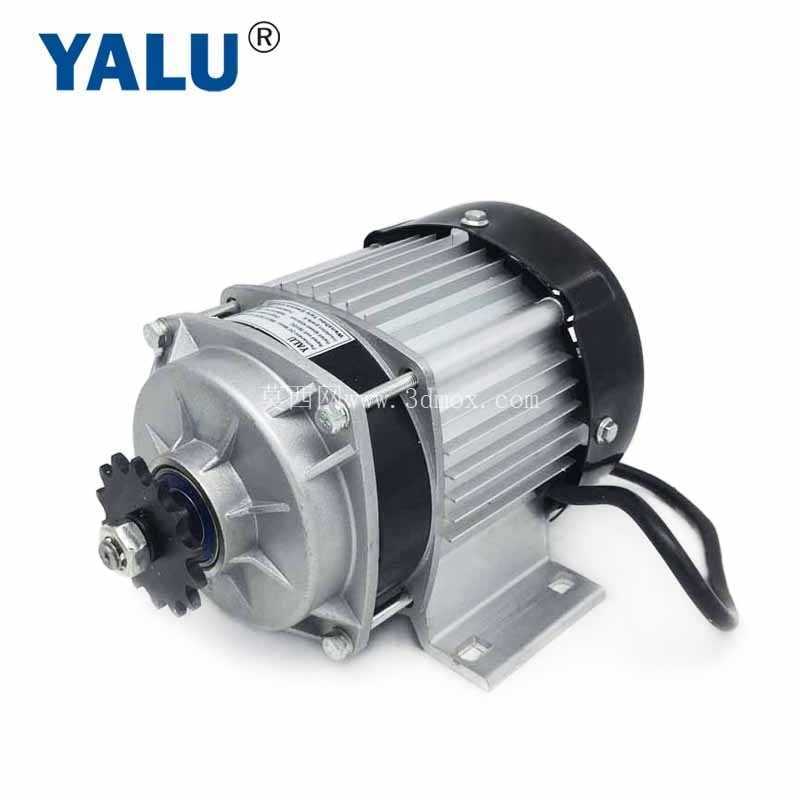

　　从结构设计逻辑来看，电机本体采用外壳带径向散热鳍片的铸铝壳体，鳍片沿电机轴向排布，在车辆行进过程中，迎面气流可顺着鳍片间隙快速带走绕组工作产生的热量，不需要额外加装散热风扇，既减少了转动部件的故障点，也能降低运行过程中的风噪与机械损耗。输出端采用侧置安装脚的固定方式，安装脚与电机壳体一体铸造成型，脚位上预留的长圆形安装孔可兼容一定范围的安装公差，装配时不需要对安装位做高精度的二次加工，适配不同车架的安装孔位偏差。输出轴端直接集成了链轮安装位，匹配标准单排传动链轮，可直接通过链条对接后轮驱动轴，不需要额外加工轴头的键槽与定位结构，链轮的轴向定位靠轴端的锁紧螺栓完成固定，能承受频繁正反转切换时的冲击载荷，不会出现链轮轴向窜动的问题。

　　考虑到轻型载具的双向行驶需求，这款电机配套的控制逻辑支持双向速度调控，电机内部预留了霍尔传感器的安装位，可直接匹配通用型无刷电机控制器，接线时按照霍尔线序与三相线序对应接插即可完成匹配，不需要额外做位置传感器的标定调试。从动力参数匹配的角度，额定输出功率500W的设定，刚好覆盖轻型载具单人承载的动力需求，48V的直流额定电压，匹配常规轻型电动车的通用电池包电压平台，不需要额外加装电压转换模块。减速后的额定输出转速为480转每分钟，配合常规12寸到16寸的驱动轮，可实现25到35公里每小时的常规行驶速度，空载最高转速对应的车速不会超过40公里每小时，符合场地代步车与民用电动自行车的安全速度区间。1.6的固定减速比设定，是在输出扭矩与最高转速之间做的平衡调校，既保证起步、爬坡时能输出足够的轮端扭矩，额定10.2N.m的输出扭矩，可应对15%以内的坡道起步需求，也不会因为减速比过大导致高速行驶时电机转速过高，带来不必要的能耗上升与绕组发热。

　　从安装边界来看，电机本体的轴向总长度控制在200毫米以内，最大外径不超过150毫米，安装脚的孔距为标准的110毫米跨距，安装面到输出轴中心的高度为80毫米，在整车布置时，只需要预留出直径160毫米、长度220毫米的安装空间，同时预留出链轮与链条的传动避让空间即可，不会占用过多的车架安装位置。接线端设置在电机壳体的侧上方，采用防水接插件设计，接线口朝向斜上方，可避免雨天行驶时路面积水直接溅入接插件位置，降低线路短路的风险。尾部的端盖采用高强度工程塑料材质，既可以对内部的霍尔板与绕组端部做防护，也能减少电机整体的自重，整台电机的重量控制在6公斤以内，单人即可完成装配与搬运，不需要额外的吊装辅助。

　　在实际选型适配时，需要注意该款电机需要匹配对应的霍尔效应油门转把来完成速度控制，不能直接用电阻式油门替代，否则会出现霍尔信号匹配异常，导致电机抖动或者无法启动的问题。同时因为电机本身没有内置机械刹车结构，整车端需要单独配置鼓刹或者碟刹结构来完成制动，电机的输出轴可承受的最大径向载荷为800N，匹配链条传动时的张紧力需要控制在合理范围，避免张紧力过大导致输出轴轴承过早磨损。日常维护层面，因为减速结构采用脂润滑，全密封设计，不需要定期更换润滑油，只需要在每行驶1000公里时检查安装螺栓的紧固力矩，以及链轮的磨损情况即可，维护成本远低于需要定期换油的外置减速箱驱动方案。
