微型杠杆式微动限位开关结构设计

　　这款带长杠杆触发臂的微动开关，是低压控制回路里极为常见的小体积信号触发元件，日常在各类自动化产线工位、小型机电设备、家电内控模块、仪器仪表触发机构里都能见到它的身影，核心作用是通过微小的机械位移触发触点通断，完成位置到位检测、行程限位保护、动作触发反馈这类信号传递功能，额定通断能力适配2A 125V AC的低压控制回路，能直接驱动小型继电器、指示灯这类低功率负载，也可接入PLC输入端口传递位置信号。

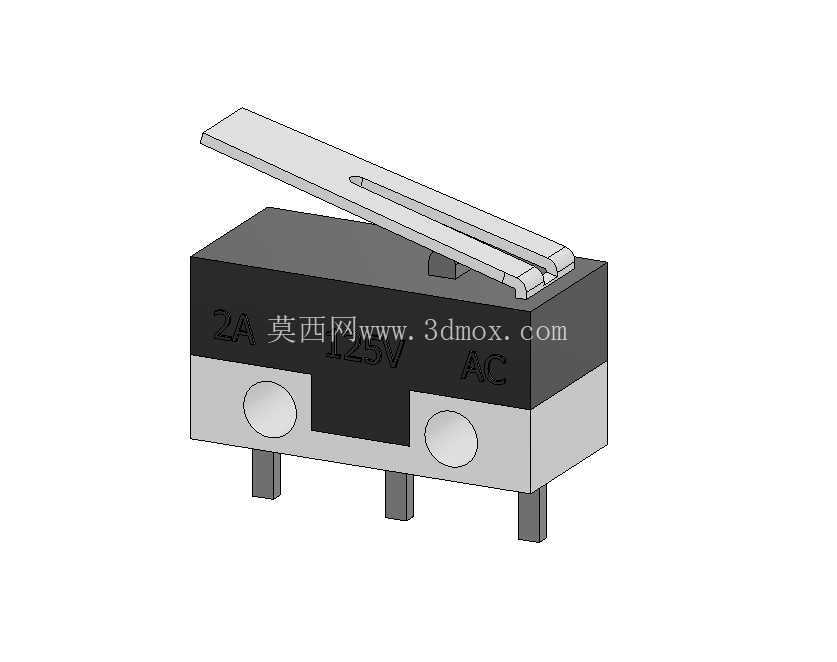

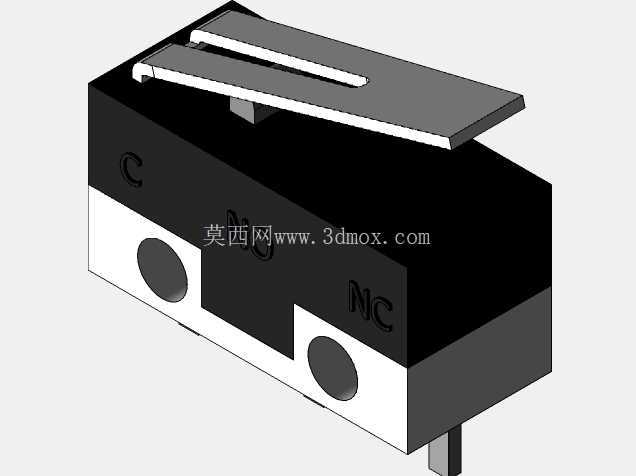

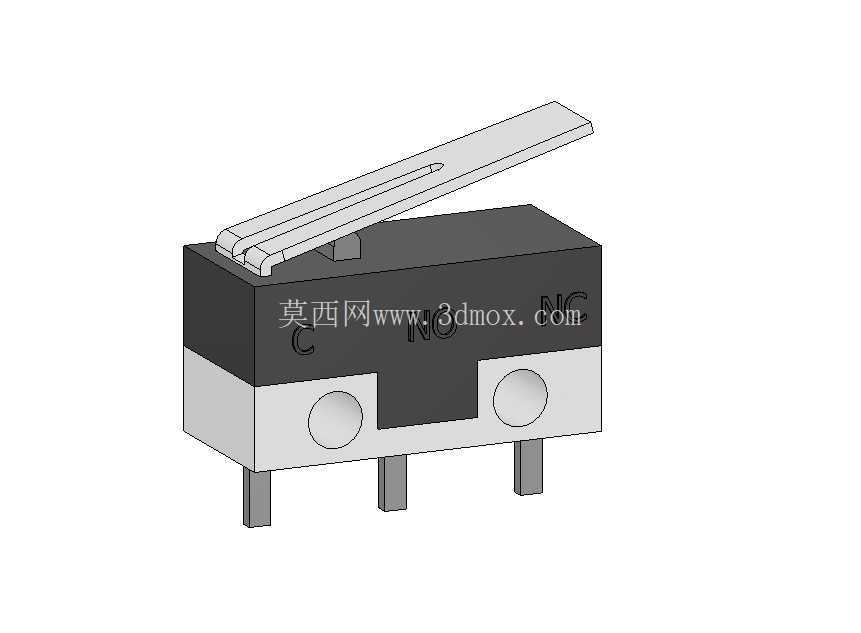

　　从结构设计逻辑来看，整个开关采用上下分层的壳体拼接结构，下半部分为浅灰色基座，上半部分为黑色上盖，基座底部伸出三个直插式引脚，对应开关的公共端、常开端、常闭端，适配PCB板波峰焊插装工艺，引脚间距符合常规小功率元件的插装规范，能直接在标准2.54mm间距的PCB焊盘上完成焊接，不需要额外定制焊盘位置。基座正面设置两个圆形定位凸台，在设备面板安装时可嵌入对应安装孔内，避免焊接或使用过程中开关本体发生转动偏移，保证触发臂的动作方向与被检测件的运动方向精准对齐。

　　触发端采用加长型薄片状杠杆臂，臂身做了加强筋结构提升刚性，避免长期按压后出现臂身弯曲变形导致触发位置偏移的问题，杠杆臂与内部动作簧片采用联动结构，只需要在杠杆臂端部施加极小的按压力，就能带动内部簧片完成快速跳变，触点通断的动作行程极短，触发反馈干脆，不存在接触不良的中间过渡状态，能有效避免触点拉弧烧蚀的问题，延长开关的电气使用寿命。

　　在实际选型应用中，这类微动开关的安装边界需要重点关注几个维度：首先是本体的长宽高尺寸，小体积的设计让它可以塞进极为紧凑的安装空间里，比如小型手持设备的内部触发机构、精密仪器的限位工位，不需要预留太大的安装余量；其次是杠杆臂的长度，加长臂的设计可以放大被检测件的微小位移，哪怕被检测件的动作行程只有几毫米，也能通过杠杆臂的传动可靠触发开关，不需要被检测件直接按压开关本体的触发钮，降低了对被检测件的运动行程要求；最后是引脚的伸出长度，直插引脚的长度适配常规PCB板的板厚，穿过焊盘后预留的焊锡长度符合电子加工的工艺要求，不会出现引脚过短焊接不牢、过长触碰其他元件导致短路的问题。

　　设计建模过程中，需要重点保证几个配合尺寸的精度：一是杠杆臂与上盖之间的转动间隙，间隙过大会导致杠杆臂晃动，触发位置一致性差，间隙过小则会出现卡滞，按动后无法复位的问题；二是内部簧片的动作行程与外部杠杆按压行程的匹配关系，要保证杠杆臂按动到额定行程时，内部触点刚好完成通断跳变，释放后杠杆臂能在簧片弹力作用下可靠复位，不存在复位卡滞的问题；三是基座与上盖的卡扣配合尺寸，拼接后壳体缝隙均匀，没有错位翘曲，能达到基础的防尘防护能力，避免日常使用中灰尘进入壳体内部附着在触点上，导致接触电阻变大的问题；四是三个引脚的位置度公差，必须控制在插装工艺允许的范围内，否则批量生产时会出现插件无法对准焊盘的问题，影响装配效率。

　　从应用场景适配性来说，这款开关的结构设计兼顾了PCB插装和面板安装两种方式，既可以直接焊接在控制板上作为板载触发元件，也可以通过基座上的定位凸台配合固定件安装在设备机架上，作为外部行程限位元件使用，杠杆臂的触发方向可以根据安装位置调整，适配不同方向的运动检测需求，比如直线运动机构的到位检测、旋转机构的角度限位、按压操作的动作反馈等场景都能适用。在长期使用的可靠性设计上，触点部分采用抗电弧的合金材质，能承受额定负载下的频繁通断操作，簧片采用高弹性金属材料，经过长期反复按压后不会出现弹性衰减，保证触发压力和复位力度的一致性，不会因为使用次数增加出现触发失灵的问题。
