四通道5V继电器控制模块结构设计

　　在小型机电一体化项目、学生创客开发以及工业低压控制回路的搭建场景里，这类四通道继电器模块是非常常见的接口转换器件，核心作用是实现低压控制信号对高压负载回路的通断控制，解决主控板IO口驱动能力不足、无法直接带载高压设备的问题。很多刚接触电控设计的工程师容易忽略继电器模块的安装边界与接线冗余，实际做设备布局时，这类模块的安装孔位、接线端子的操作空间、高压侧与低压侧的安全爬电距离，都是结构设计阶段必须提前考量的细节。

　　从功能特性来看，这款四通道模块单路支持250V交流或者30V直流回路的通断，额定带载电流10A，足够覆盖小型电磁阀、直流电机、照明回路、加热片这类常见工业与创客场景的负载需求。控制端兼容3.3V到9V的逻辑电平，不管是5V供电的单片机开发板，还是3.3V逻辑的嵌入式核心板，都可以直接驱动，不需要额外增加电平转换电路，这点在多设备集成的项目里能省掉不少外围电路的设计工作量。模块上每一路继电器都带有对应的状态指示灯，调试阶段不用万用表测触点，直接看灯的亮灭就能判断通道是否正常吸合，排查故障的时候效率会高很多。

　　设计思路上，这款模块采用蓝色PCB作为安装基板，继电器本体采用卧式排布，四个继电器沿基板长度方向依次排列，高压侧的接线端子统一布置在基板的一侧，低压控制侧的插针布置在另一侧，从物理布局上就把高压回路和低压控制回路做了分区，避免接线时高低压线混放带来的安全隐患。端子采用螺丝压接式的接线端，相比插簧式端子，现场接线的时候不需要额外压接端子，多股硬线或者软线剥线之后直接拧紧就能固定，适合小批量设备组装或者现场改造的场景。控制侧采用标准排针引出，既可以直接插在面包板上做原型验证，也可以通过杜邦线连接主控板，或者焊接到定制的载板上做集成化设计，适配不同的开发阶段需求。

　　外形尺寸与安装边界方面，模块整体为长方形结构，四个角预留了标准的安装固定孔，安装孔的孔径适配M3的螺丝，做设备内部安装的时候，可以直接通过铜柱固定在安装板上，不需要额外设计定制的安装支架。需要注意的是，高压侧接线端子的上方需要预留至少10mm的操作空间，方便螺丝刀拧紧压线螺丝，不能把其他元器件紧贴端子布置，否则现场接线的时候会没有操作空间。模块的厚度方向要考虑继电器本体的高度，继电器顶部到PCB背面的总高度大概在20mm左右，安装时上下都要留够散热空间，尤其是多通道同时长时间带载的时候，继电器线圈发热会有一定的温升，留够空气对流的空间能延长器件的使用寿命。另外模块的低压控制侧排针突出PCB背面大概5mm，如果是贴板安装的话，要注意背面不能有导电的金属结构，避免排针短路，必要的时候可以在背面贴一层绝缘麦拉片做隔离。

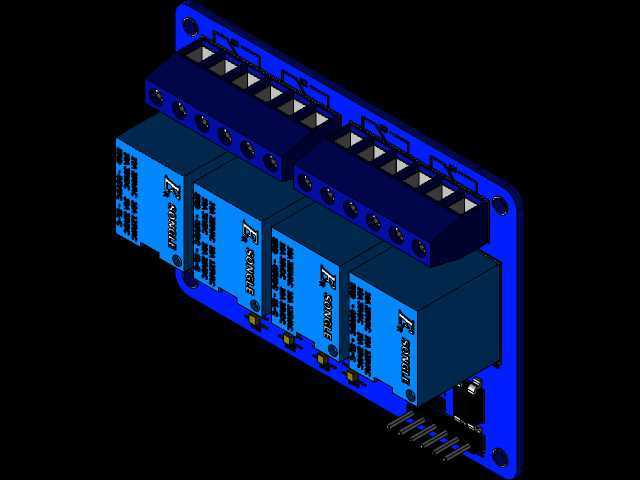

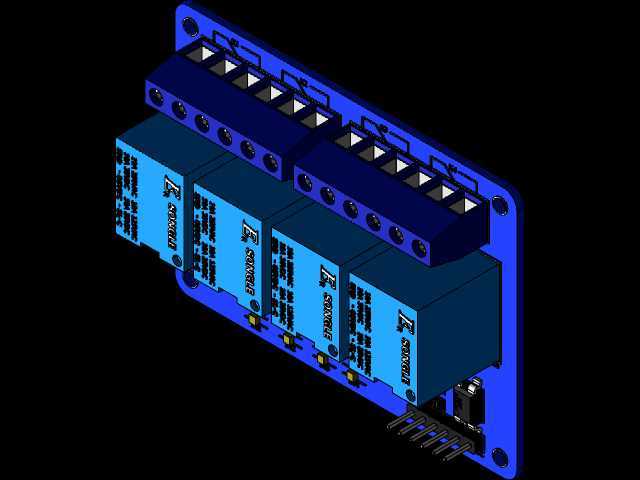

　　实际选型应用的时候，要注意负载类型的匹配，如果是控制电机、电磁阀这类感性负载，触点两端最好并联阻容吸收回路或者续流二极管，避免触点分断时的反电动势烧蚀触点，虽然模块本身在设计时已经做了一定的保护，但额外的防护能大幅提升模块的工作寿命。做三维布局的时候，不能只导入模型看装配干涉，还要结合实际接线的弯曲半径、维护操作的空间来预留位置，很多新手工程师做结构设计的时候只看静态干涉，把模块塞到狭小的缝隙里，等到实际组装接线的时候才发现螺丝刀伸不进去，或者高压线缆弯曲半径不够导致绝缘层破损，这些都是实际项目里经常踩的坑。这款模块的三维模型完整还原了PCB外形、继电器本体、接线端子、排针以及安装孔的所有细节，导入装配体之后可以直接用来做布局校验，检查安装孔位是否对齐、接线空间是否足够、和周边元器件是否有动态干涉，不用再自己花时间测绘建模，能大幅缩短电控部分结构设计的周期。
