多规格平垫圈DIN125标准紧固件三维设计

　　在各类机械装配场景中，平垫圈是看似不起眼却直接决定连接可靠性的基础零件，从重型工程机械的钢结构连接，到精密仪器的小型部件紧固，再到民用设备的日常装配，几乎所有涉及螺纹连接的位置都能见到这类零件的身影。这套覆盖M4到M52全规格的平垫圈，严格遵循DIN125与ISO7089标准设计，核心作用是分散螺栓螺母拧紧时对被连接件表面的压应力，避免软质基材比如铝合金、工程塑料、薄钢板在预紧力作用下出现压溃、凹陷，同时还能弥补被连接件表面的平面度误差，填补接触面微小间隙，防止连接松动，在有防腐要求的场景下，还能隔绝不同金属直接接触产生的电化学腐蚀，延长连接副的整体使用寿命。

　　设计这类标准平垫圈时，首先要匹配对应螺纹规格的螺栓螺杆直径，内孔尺寸需要留出合理的装配间隙，既不能过大导致垫圈受力时偏移、无法均匀覆盖承压面，也不能过小导致装配时无法顺利套入螺杆，比如M4规格的垫圈内孔要略大于4mm螺杆的大径，M52规格的内孔则要适配大直径螺栓的装配公差，避免现场安装时出现卡滞。垫圈的外径设计直接决定承压面积的大小，针对不同强度等级的被连接件，外径尺寸会有明确的标准要求，比如连接薄钢板或者低强度材料时，更大的外径可以有效降低单位面积的压应力，防止基材被压坏；而在空间受限的装配位置，标准外径的垫圈也能保证在有限空间内提供足够的支撑力。厚度参数同样是设计重点，不同规格的垫圈厚度要匹配对应螺栓的预紧力等级，厚度过小会导致垫圈在预紧力作用下发生塑性变形，失去分散应力的作用，厚度过大则会占用过多的轴向装配空间，导致螺栓啮合长度不足，影响连接强度。

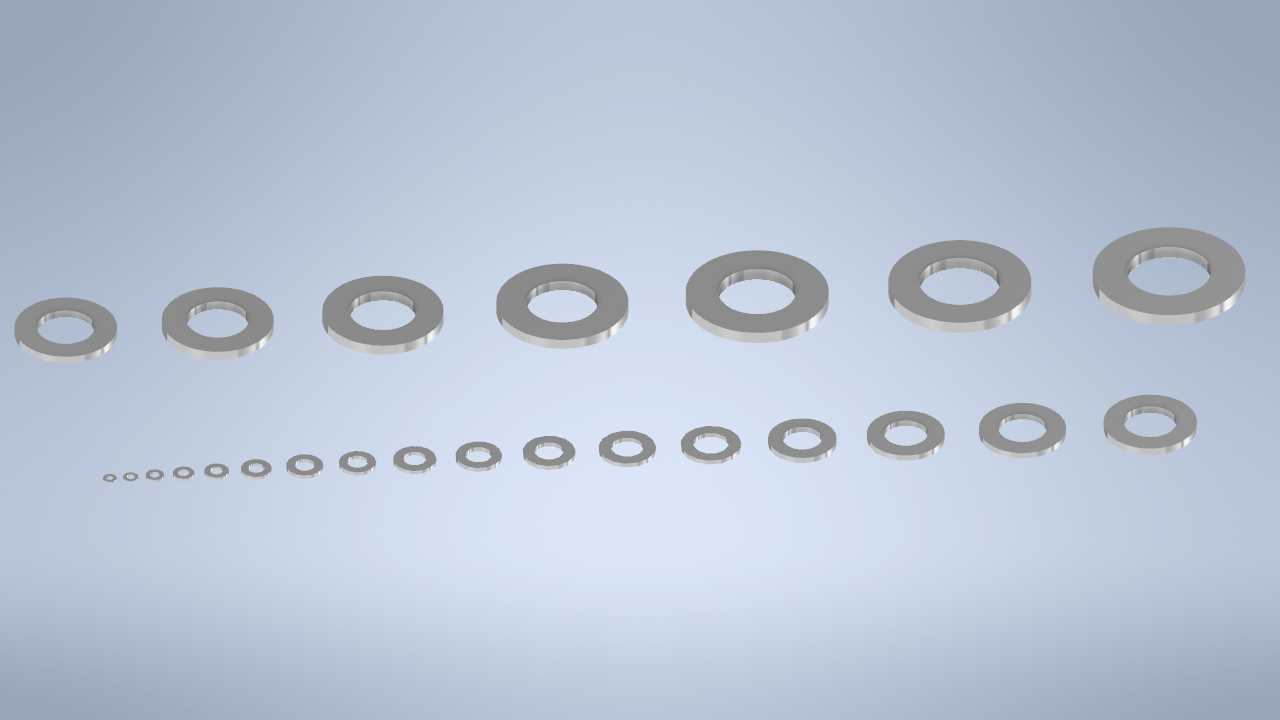

　　从外形来看，这类平垫圈采用扁平环形结构，上下两个端面都设计有较高的平面度与表面粗糙度要求，装配时可以和螺栓头部、螺母端面、被连接件表面紧密贴合，保证受力均匀。整套模型覆盖了从M4到M52的全系列常用规格，小规格垫圈可用于电子设备、小型仪器的内部紧固，中等规格适配通用机械设备、管道阀门、汽车零部件的装配，大规格垫圈则可用于重型钢结构、工程机械、风电设备的大直径螺栓连接场景。

　　在实际选型应用中，设计人员需要根据连接位置的螺栓规格、被连接件的材料强度、装配空间大小、预紧力要求来选择对应规格的垫圈，比如在减压阀这类流体控制设备的装配中，阀体多为铸铜或者铸铁材质，螺栓拧紧时如果没有平垫圈分散应力，很容易在阀体表面压出凹痕，不仅影响密封性能，后期维护拆卸时也容易因为接触面变形导致连接松动；在阀门的法兰连接位置，平垫圈还能配合密封垫片，弥补法兰面的微小加工误差，提升连接的密封性。建模过程中，每一个规格的尺寸都严格对应标准要求，内孔、外径、厚度的公差都按照标准件的通用公差等级设定，可直接用于装配模拟、干涉检查，也能导出工程图用于生产加工参考，在做整机设备的三维装配时，直接调用对应规格的垫圈模型，就能完整还原真实的装配状态，提前排查装配间隙不足、螺栓长度不匹配等问题，减少现场装配时的返工概率。

　　很多刚入行的设计人员容易忽略平垫圈的选型细节，比如在有振动的设备连接位置，搭配平垫圈使用可以增加连接副的摩擦力，配合防松垫圈或者锁紧螺母进一步提升防松效果；在表面有涂层或者喷漆的被连接件上，平垫圈可以避免拧紧螺栓时刮除表面涂层，破坏防腐层。这套全系列的平垫圈模型，把不同规格的尺寸参数做了统一的标准化处理，设计人员不需要逐个绘制，直接根据螺栓规格选型调用即可，能大幅提升三维建模的效率，同时保证所有用到的垫圈尺寸都符合行业通用标准，避免出现自定义尺寸导致的采购困难、装配不匹配等问题。在做设备的BOM清单统计时，也能直接对应标准件的采购型号，减少设计到生产环节的信息误差。
