750公斤载重单轴船用拖运车架结构设计

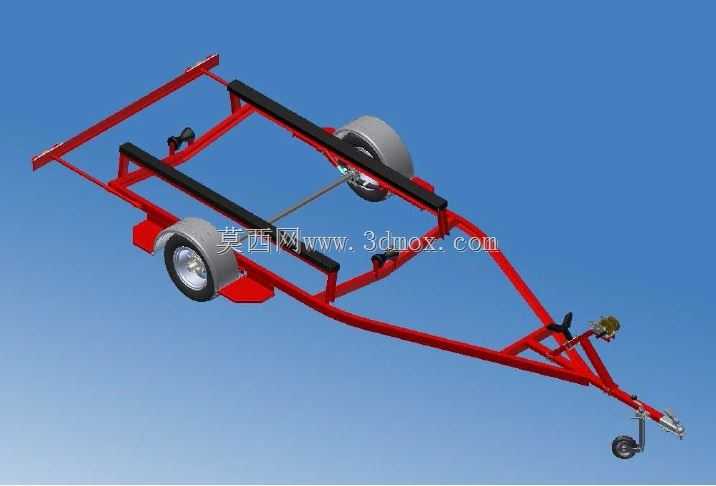

该款拖运车架主要面向小型休闲船舶、轻型水上运动载具的陆路转运场景设计，可适配总重量不超过750公斤的中小型船体，广泛应用于游艇俱乐部、水上运动景区、私人船主短途转运、船舶经销门店调货等场景，能够直接挂载于家用乘用车、轻型越野车辆后方的牵引接口，无需额外配备重型牵引车辆即可完成小型船体的陆路转移，解决了小型船舶从存放点到下水点短距离转运的设备适配难题。车架整体采用三角形牵引受力结构设计，前端收窄形成锥形牵引段，逐步向后扩展为适配船体承托的矩形承载框架，这种结构设计能够在保证整体结构强度的前提下，尽可能降低车架自身重量，同时优化牵引行驶过程中的受力传导路径，减少行驶过程中车架的扭转变形，提升高速牵引状态下的行驶稳定性。车架主体采用矩形钢管焊接成型，所有承力梁的排布均贴合船体底部的龙骨支撑曲线，上方设置两道纵向平行的黑色缓冲承托条，能够与船体底部曲面形成柔性贴合，避免硬质金属框架直接接触船体外壳造成漆面磨损或者结构压伤，承托条的位置可根据不同船体的龙骨宽度进行横向调整，适配不同船型的底部支撑需求。行走机构采用单轴双轮布局，匹配小尺寸橡胶轮胎与钢制轮毂，轮组安装位置经过重心匹配计算，确保承载船体后整体重心落在轮组轴心靠前的合理区间，避免牵引过程中出现车头下压力过大或者尾部翘动的问题，轮组上方设置弧形挡泥结构，能够阻挡行驶过程中车轮带起的泥水飞溅到船体表面。车架前端配备标准球形牵引连接头，同时设置可折叠的辅助支撑轮，在车架与牵引车脱离时，可通过辅助支撑轮保持车架水平停放，也可通过辅助轮短距离手动挪动调整车架位置，牵引连接部位集成制动联动接口与灯光线束接口，可匹配牵引车的制动信号与灯光信号，满足道路行驶的安全规范要求。车架整体的安装边界充分考虑家用乘用车的牵引高度限制，牵引头的离地高度适配多数家用SUV、轿车的后牵引座安装高度，无需额外加装牵引高度转接装置，车架整体宽度控制在常规小型船体的宽度范围内，行驶过程中不会超出乘用车的后视镜视野范围，保障日常道路行驶的通过性与安全性。
