中高压输电线路绝缘子串连接金具结构

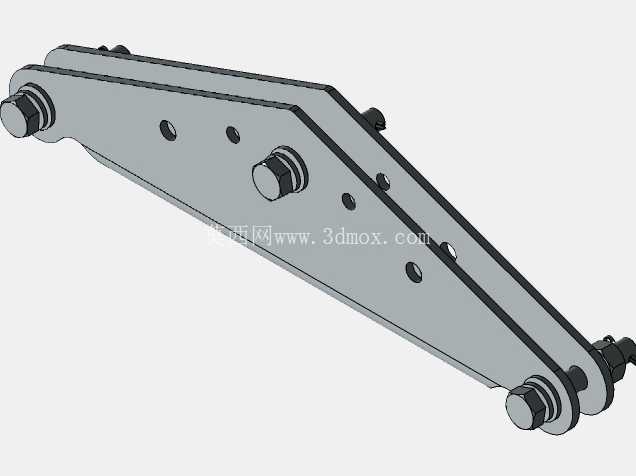

　　在架空高压输电线路的架设与运维环节，绝缘子串连接金具是承担机械固定、绝缘衔接核心作用的关键部件，本次呈现的结构件正是应用于中高压等级输电场景的双联板连接金具，直接决定了绝缘子串与杆塔、导线端的连接可靠性，是输电线路抵御风偏、覆冰、短时过载拉力的核心受力单元。从实际应用场景来看，这类金具普遍部署在10kV到220kV电压等级的架空输电通道中，既可以用在耐张段的绝缘子串端部，承担导线张拉后的全部纵向拉力，也可以用在悬垂串的上端挂点位置，匹配悬垂线夹完成导线的垂直悬挂固定，部分同塔多回线路的跳线串位置，也会采用同结构的双联板金具来平衡跳线的风偏摆动幅度，避免跳线与塔身间隙不足引发放电故障。

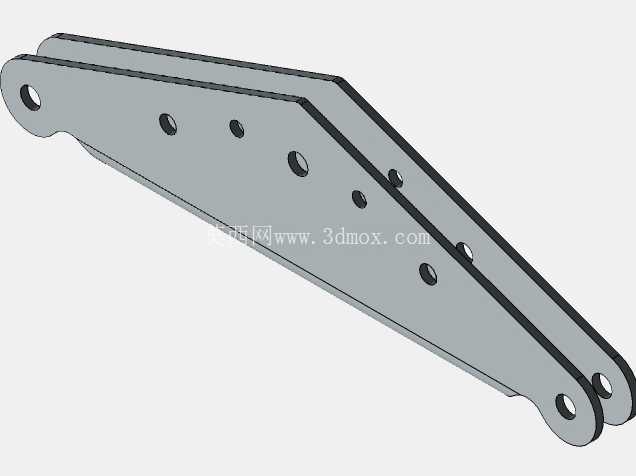

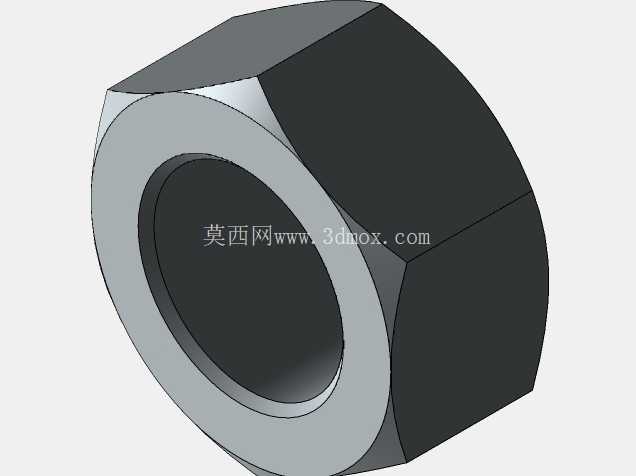

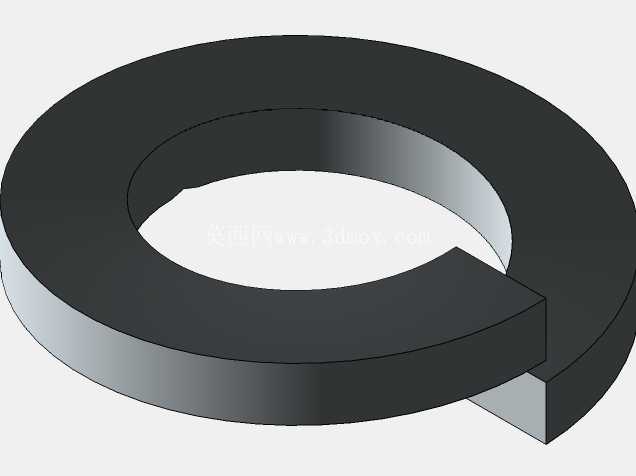

　　从功能特性层面拆解，该结构采用双侧平行板夹装的设计逻辑，两块对称布置的连接主板通过多组螺栓副完成锁紧，板件上预留的多个等距/非等距通孔，一方面是为了适配不同长度规格的球头挂环、碗头挂板的铰接需求，另一方面也可以根据绝缘子串的组装长度调整挂接点位，灵活匹配不同污秽等级、不同海拔区域要求的绝缘子串爬电距离配置。板件两端的铰接孔位采用了加厚的衬套设计，避免长期交变载荷下孔位出现椭圆化磨损，所有穿装螺栓的位置都配套了防松垫片与锁紧螺母，能够抵御线路长期微风振动带来的螺纹松脱风险，板件边缘做了统一的圆弧倒角处理，既可以减少安装过程中对施工人员的剐蹭伤害，也能避免高场强环境下板件尖角引发的电晕放电问题，降低线路运行过程中的电晕损耗与无线电干扰。

　　在设计思路的落地层面，该结构充分考虑了输电金具的载荷冗余要求，主板材选用了热轧低合金高强度结构钢，整体做了热镀锌防腐处理，能够适应沿海高盐雾、内陆重酸雨、高原强紫外线等不同户外工况的长期服役需求，板件的厚度匹配对应电压等级的额定机械破坏载荷要求，孔位的中心距公差严格控制在±0.2mm以内，保证铰接后金具串的同轴度，避免出现附加的弯曲应力。设计过程中特意将板件上的减重孔做了圆弧过渡处理，在不降低整体结构强度的前提下减少金具自重，降低杆塔横担的垂直载荷负担，同时所有孔位的位置都经过了有限元受力仿真验证，确保在1.5倍额定载荷下板件的最大应力低于材料的屈服强度，在2.5倍额定破坏载荷下不会出现结构断裂、永久变形的问题。

　　从安装边界与尺寸适配角度来看，该连接金具的总长度适配常规双联绝缘子串的端部连接间距，两端铰接孔的直径匹配通用规格的挂轴尺寸，能够直接和标准的电力金具组件完成互换安装，不需要额外加工过渡连接件。板件夹装的间隙尺寸匹配常规球头挂环、U型挂环的板厚，锁紧后的螺栓露出螺母的丝扣长度控制在2到3扣，符合电力施工验收规范的要求。安装过程中只需要将两侧主板对齐挂点孔位，穿入螺栓后按对角顺序锁紧到规定扭矩即可，不需要复杂的专用工装，能够大幅降低高空作业的施工难度，后期运维过程中如果出现个别螺栓锈蚀、衬套磨损的情况，也可以单独更换配件，不需要整体更换金具组件，有效降低线路全生命周期的运维成本。

　　值得注意的是，这类连接金具的结构设计充分考虑了线路长期运行的疲劳载荷影响，板件的折弯角度、孔位的分布都避开了应力集中的风险点，在覆冰工况下的不均匀载荷、大风工况下的风振交变载荷作用下，结构的疲劳寿命能够满足30年以上的线路服役周期要求，同时镀锌层的厚度符合户外电力金具的防腐标准，不需要在运行过程中额外做防腐涂装处理，减少了线路停电运维的频次。
