15W全频扬声器单元结构设计

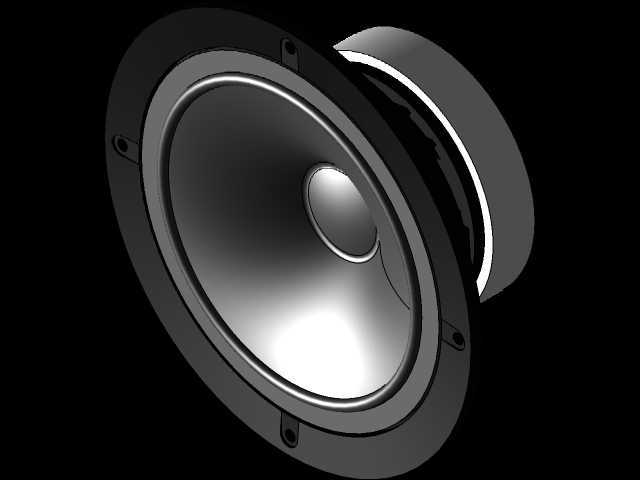

　　这款15W功率等级的扬声器单元，是音频重放链路里的核心电声转换部件，日常在桌面有源音箱、车载音响改装、公共广播壁挂终端、小型扩声设备里都能见到同规格产品的应用，承担着把电信号转化为可听声波的核心作用，其结构设计的合理性直接决定了整套音频系统的失真度、频响覆盖范围与长期工作可靠性。从结构组成来看，该单元采用圆形压装钢质盆架作为承载基体，盆架边缘预留了四个对称分布的沉头安装孔，安装时可通过M3规格的螺丝直接固定在音箱箱体的预设开孔位上，盆架与箱体贴合面预留了密封胶条的安装槽位，能够避免箱体内部声短路造成的低频声效衰减。

　　振膜采用掺加纸质纤维的复合锥盆结构，锥盆的折环采用耐老化的丁基橡胶材质，既能够保证振膜做轴向活塞运动时的顺性，又能抑制分割振动带来的中频段失真，振膜中心的防尘帽采用半球形硬质铝材质，除了阻挡外界灰尘进入磁隙影响音圈运动外，还能对高频段的声波扩散起到一定的优化作用。磁路部分采用外置式铁氧体磁钢结构，磁钢与T铁、华司通过结构胶压合为一体，形成均匀的环形磁隙，音圈采用铜包铝线材绕制在耐高温的聚酰亚胺骨架上，恰好悬置在磁隙的居中位置，当音频电流通过音圈时，产生的交变磁场与永磁体磁场相互作用，带动振膜做往复运动推动空气发声。

　　弹波（定心支片）采用浸酚醛树脂的棉布材质，固定在盆架中部的台阶位上，内圈与音圈骨架粘接，能够保证音圈在大动态运动时始终保持在磁隙的居中位置，不会出现擦圈造成的异音或损坏。从设计思路上，这款单元的参数匹配偏向全频重放，不需要额外搭配分频器即可覆盖80Hz-15kHz的常用音频频段，适合对成本控制要求较高、安装空间有限的音频设备使用。安装边界方面，单元的总厚度控制在适配常规箱体壁厚的范围，磁钢部分的外径小于盆架的安装开孔直径，安装时不需要在箱体内部额外预留过大的避让空间，四个安装孔的孔位遵循行业通用的圆形喇叭安装孔距规范，能够直接替换同尺寸同功率等级的市售常规扬声器单元，不需要对原有箱体的安装结构做二次修改。在实际工程选型中，这类扬声器单元的额定阻抗常见为4Ω或8Ω，搭配对应功率输出的功放模块时，需要注意预留足够的功率余量，避免长时间满功率输出造成音圈过热烧毁；在做箱体结构设计时，需要根据单元的Thiele-Small参数匹配合适的箱体容积与倒相管尺寸，才能让单元的低频特性得到充分发挥，如果是密闭箱设计，还需要在箱体内壁铺设适量的吸音棉，抑制箱体内驻波对中频段音质的影响。

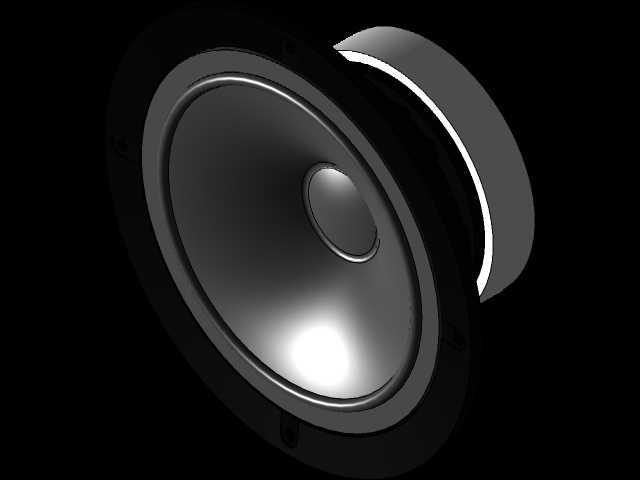

　　从结构建模的细节来看，该模型完整还原了各部件的装配关系，包括盆架的冲压折弯特征、折环的弧形曲面、磁钢的压装台阶、音圈骨架的壁厚、弹波的波纹结构都做了准确的还原，没有遗漏装配所需的干涉检查特征，在做整机结构装配时，可以直接调用该模型检查安装位的避让空间、螺丝孔的对位精度，避免实际生产时出现装配干涉的问题。日常使用场景中，这类扬声器单元除了民用音响设备外，也会用在工业设备的语音提示终端、安防系统的对讲扩声模块、自助服务终端的语音播报组件里，这类工业场景下使用时，还会在振膜表面额外增加防水防尘的处理层，提升单元在复杂环境下的使用寿命，该模型的基础结构也预留了这类改性设计的修改空间，只需要调整振膜表面的涂层特征、增加防水网罩的安装位即可适配特殊场景的使用需求。
