工业传动用40T10/32型正时皮带轮结构

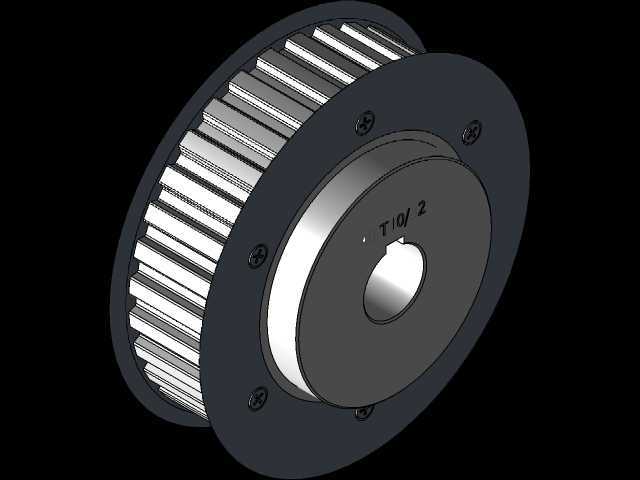

　　从实际使用的功能特性来看，这款带轮采用双侧挡边的结构设计，挡边通过圆周均布的紧固件与带轮本体锁紧固定，能够有效避免同步带在高速运转过程中出现轴向窜动、脱带的故障，带轮的齿形加工严格匹配T10型同步带的齿廓参数，齿面啮合间隙控制在合理区间，既不会因为间隙过小导致带齿磨损加剧，也不会因为间隙过大产生传动回差，影响传动精度。带轮中心的轴孔采用键槽连接结构，能够与配套的传动轴实现周向固定，传递额定扭矩的过程中不会出现轴与轮的相对转动，轴孔与轮毂的过渡区域做了圆角处理，减少应力集中带来的轮毂开裂风险，在长期交变载荷作用下的结构可靠性更有保障。在各类需要精准同步传动的工业设备场景中，正时皮带轮是保障传动比恒定、避免打滑丢转的核心执行部件，这款40T10/32规格的正时皮带轮，主要适配节距为T10的同步齿形带，常见于自动化输送线、精密检测设备、小型包装机械、纺织机械的同步传动单元中，区别于普通平带轮或者V带轮，这类带轮依靠齿形啮合传递动力，不存在弹性滑动带来的传动误差，能够在长周期运行中保持输入与输出端的转速匹配精度，尤其适合对相位同步有严格要求的工位联动场景。

　　从设计思路层面拆解这款带轮的结构，首先是齿数选定为40齿，适配T10节距的同步带时，带轮的节圆直径经过精准计算，能够匹配对应传动比的设计需求，32的参数对应轮毂的安装相关尺寸，在设计阶段就充分考虑了安装空间的边界限制，带轮的整体轴向尺寸控制紧凑，不会占用过多的传动箱内部空间，挡边的外径尺寸略大于带轮齿顶圆直径，突出的高度刚好能够限制同步带的轴向位移，同时不会与周边的机架、护罩等结构产生运动干涉。在实际选型安装过程中，需要注意这款带轮的安装轴径匹配要求，轴孔的公差带选用过渡配合，既能够保证装配时的便捷性，也能避免运行过程中出现松动，键槽的尺寸符合通用传动件的标准规格，不需要单独定制配套的平键，降低现场安装的配件准备难度。

　　带轮的轮体部分采用轻量化的结构设计，在保证齿部强度和轮毂刚性的前提下，尽可能减少不必要的实体材料，降低带轮自身的转动惯量，在设备启停、正反转切换的过程中，能够减少惯性冲击，提升传动系统的响应速度，对于需要频繁变速、换向的精密传动场景来说，更低的转动惯量也能降低驱动电机的负载波动，提升设备运行的平稳性。齿面的加工精度直接影响同步带的使用寿命，这款带轮的齿形在建模阶段就严格遵循同步带轮的齿廓标准，齿顶、齿根的圆弧过渡自然，啮合过程中带齿能够顺畅地进入和退出啮合区域，不会出现卡齿、啮入冲击过大的问题，运行过程中的噪音水平更低，适合对运行噪音有要求的车间生产环境。

　　另外，双侧挡边的可拆卸设计也给后期维护带来了便利，当挡边出现磨损、磕碰变形的时候，不需要拆卸整个带轮，只需要更换对应的挡边即可，降低设备维护的成本和停机时间，挡边的安装孔采用圆周均布的方式，锁紧力均匀分布，不会因为单侧锁紧力过大导致挡边倾斜，影响对同步带的限位效果。在实际的设备布局中，这类正时皮带轮通常成对使用，分别安装在驱动端和从动端，中心距的调整范围需要结合配套同步带的长度来确定，安装时需要保证两个带轮的端面共面，避免因为带轮偏斜导致同步带单边磨损、提前失效，这款带轮的轮毂端面设计有基准平面，安装时可以依托这个基准面快速找正带轮的安装垂直度，减少现场安装调试的时间成本。从结构强度的角度考量，带轮的齿根厚度经过校核，能够承受额定扭矩下的弯曲应力，不会出现断齿的故障，轮毂部分的壁厚也满足传递最大扭矩时的强度要求，在过载工况下不会出现轮毂开裂、轴孔变形的问题，整体结构的安全系数符合通用工业传动设备的设计规范，能够适应多数常规工业场景下的长期连续运行需求。
