AutodeskInventor参数化丝网三维结构设计

　　丝网作为工业领域应用极广的通用构件，在筛分过滤、设备防护、物料承载、流体整流等场景中都承担着核心功能，小到液压系统的油路过滤单元，大到矿山筛分设备的工作面、生产线的安全防护围挡，都需要匹配对应丝径、网孔规格的丝网构件。很多工程师在做整机装配建模时，往往会用简单的交叉薄片替代真实丝网结构，虽然能凑出视觉效果，但后续做干涉检查、受力仿真、装配间隙校核时就会出现偏差——比如防护网和周边运动部件的安全距离核算，要是忽略了丝网本身的丝径凸起、编织弧度，很容易出现实际装配后运动剐蹭的问题；做流体仿真时，简化的薄片模型也无法还原丝网对流体的扰流作用，仿真结果和实际工况偏差能到30%以上。

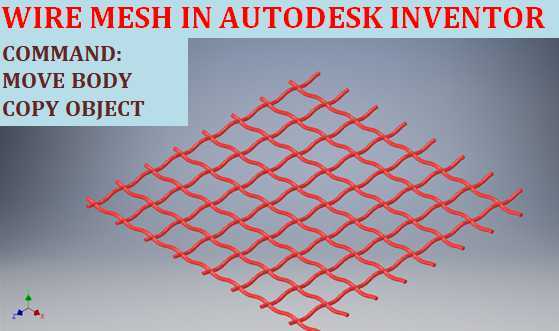

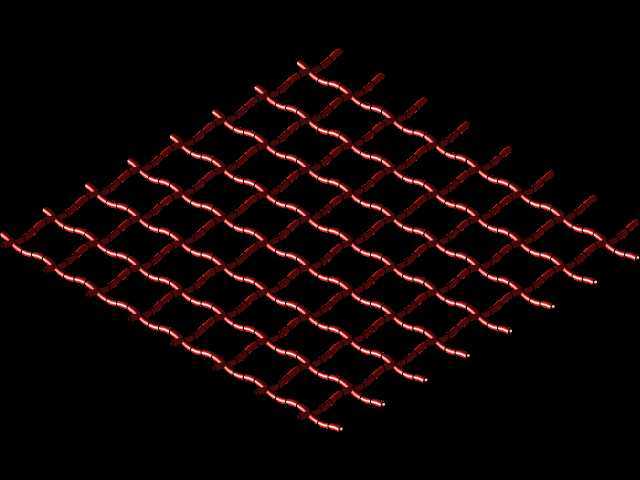

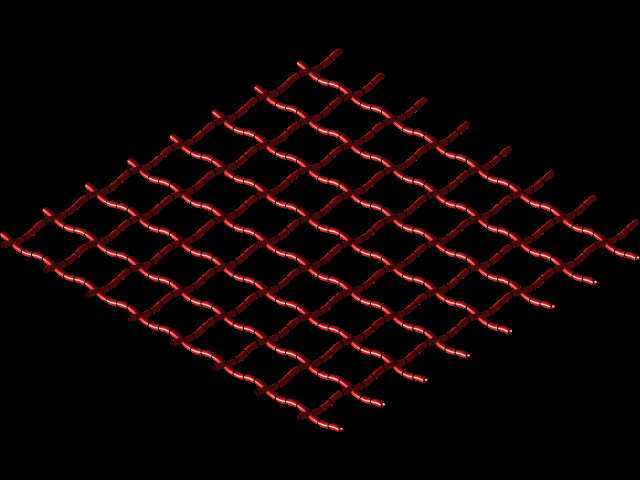

　　这次做的丝网三维模型，完全还原了金属编织丝网的真实成型逻辑，没有用交叉实体做布尔运算的偷懒做法——很多新手建模时会直接用两个方向的圆柱做交叉合并，最后得到的网丝在交叉位置是互相穿透的，既不符合实际编织的上下叠压结构，导出工程图时也会出现多余的相贯线，给后续加工标注添麻烦。建模时先确定单根网丝的成型轨迹，按照实际编织的起伏规律做波浪形扫掠路径，丝径的参数设置成可全局驱动的变量，网孔的中心距、整张网的长宽边界也都做了参数化关联，后续只要修改对应参数，就能快速生成不同规格的丝网模型，不用每次重新画路径扫掠。

　　从结构特性来看，这种波浪形编织的丝网，相比平面交叉的简化结构，能更真实还原实际产品的力学特性：网丝在交叉位置的上下叠压，会让整张网具备一定的弹性形变空间，受到冲击载荷时能通过网丝的微小形变分散应力，不会像刚性交叉结构那样在交叉位置出现应力集中断裂的问题。建模时特意预留了安装边界的处理空间，整张网的边缘位置可以根据实际安装需求做折边、包边或者焊接固定边的结构延伸，不用重新调整主体网格的参数，比如做设备安全防护网时，边缘需要预留和框架焊接的平直段，只要在现有模型的基础上延伸端部的扫掠路径，就能快速生成带安装边的完整结构，不会破坏中间网格的规整性。

　　在实际工程应用里，这类丝网模型的适配场景非常多：做振动筛分设备设计时，可以直接调用对应网孔规格的模型，装配到筛箱结构里，校核筛网和周边压条、横梁的安装间隙，模拟筛网工作时的振动形变范围，避免出现筛网和横梁碰撞磨损的问题；做液压阀组的过滤器设计时，调整丝径和网孔参数就能得到不同过滤精度的滤网模型，装配到阀块流道里可以做流场仿真，分析滤网对流体阻力的影响，优化流道的开口尺寸；做生产线的安全防护设计时，根据防护等级要求调整网孔大小，确保不会出现肢体或者工具误伸入设备运转区域的风险，同时核算防护网的整体刚度，匹配对应的安装框架型材规格。

　　建模过程中特意规避了很多常见的参数化设计问题：所有的阵列特征都用全局参数驱动，不会出现修改网孔尺寸后阵列数量不匹配、边缘出现半格网孔的问题；网丝的扫掠路径做了曲率连续处理，不会出现锐角拐点，后续导入有限元分析软件做网格划分时，不会因为局部曲率突变产生畸形网格，影响仿真计算的精度；模型的所有特征都做了分组命名，后续修改时可以快速找到丝径、网孔、外形尺寸对应的参数项，不用在复杂的特征树里逐个查找。另外考虑到不同装配场景的需求，模型可以快速裁剪成异形轮廓，比如圆形的过滤片、弧形的设备防护罩网，只要在现有网格模型的基础上做曲面裁剪，就能得到对应形状的丝网结构，裁剪后的网丝端部自动生成平整断面，和实际裁切后的丝网形态一致，不会出现多余的残缺结构。

　　很多工程师在做包含丝网的设备设计时，往往因为丝网建模繁琐就选择简化处理，最后导致生产加工时出现安装不匹配、防护间隙不足、过滤精度不达标的问题，这个参数化的丝网模型可以覆盖绝大多数工业场景的丝网设计需求，从细丝径的精密滤网到粗丝径的矿筛网、防护网，都能通过参数调整快速生成，大幅减少重复建模的工作量，同时保证模型和实际产品的结构一致性，给后续的仿真、出图、加工环节提供准确的三维数据支撑。
