达芬奇设计的复古扭力弹射装置

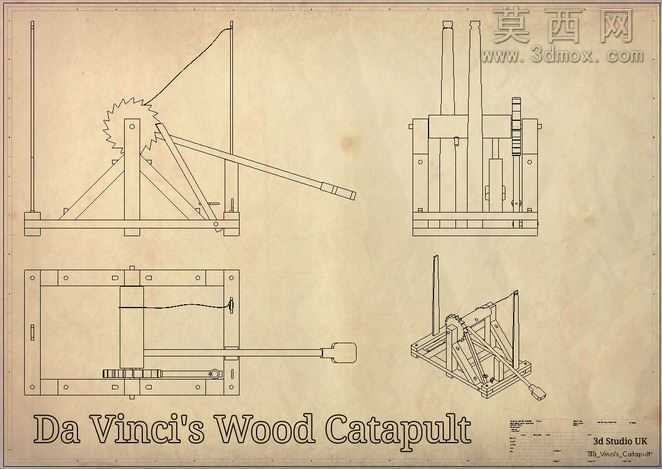

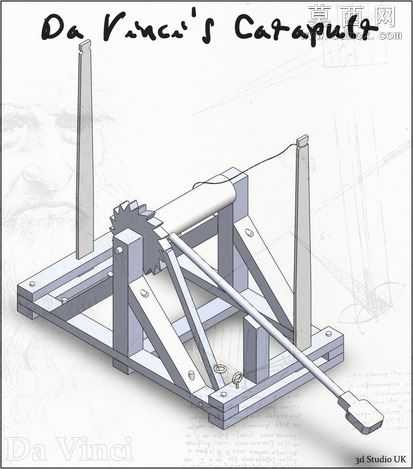

本作品为复刻莱昂纳多·达芬奇手稿设计的扭力弹射装置三维模型，整体采用SolidWorks完成全参数化建模，所有零件均按照手稿记载的比例还原，未做过度的现代化修改，完整保留了文艺复兴时期机械设计的巧思。建模过程中首先搭建底部的木质承载框架，框架采用多根矩形截面的实木构件拼接，通过榫卯结构的连接逻辑完成配合，所有框架的拼接处均做了倒角处理，模拟真实木材加工的工艺细节，框架底部设置了横向的加强肋，保证发射时整体结构的稳定性，避免后坐力导致框架散架。核心的扭力蓄能部分，模型还原了缠绕在横轴上的扭力束结构，横轴两端与立式支架的配合处设置了模拟的金属轴套，减少转动时的摩擦阻力，横轴上集成了棘轮止退结构，带棘爪的齿轮与横轴同轴固定，上弦时棘轮随横轴转动，棘爪卡入齿槽防止扭力回弹，保证蓄能过程的安全性，这一结构完全遵循达芬奇手稿中的棘轮止退设计，还原了早期机械锁止结构的设计逻辑。抛射臂采用长条形木质构件建模，抛射臂末端设置了勺状的弹托结构，用于放置投射物，抛射臂与横轴的连接位置做了加强处理，模拟真实结构中金属箍加固的细节，抛射臂的长度与扭力轴的直径比例经过反复调整，保证蓄能释放时抛射臂能获得足够的转动角速度。两侧的立式支架采用厚实的实木构件建模，支架顶部设置了用于固定扭力束端头的卡槽结构，支架与底部框架之间设置了斜向的支撑肋，形成三角形稳定结构，承受扭力释放时的巨大冲击力。材质渲染方面，所有木质构件均采用做旧的浅橡木材质，表面添加了细微的木纹纹理、使用磨损痕迹以及轻微的污渍效果，模拟古旧木质器械的质感；金属构件包括棘轮、棘爪、轴套、加固箍等均采用哑光熟铁材质，表面添加了氧化层质感和细微的锻造痕迹，还原古代金属零件的加工质感；牵引绳索采用粗麻材质，表面添加了纤维纹理和自然的下垂弯曲效果，模拟麻绳的真实物理形态。设计思路上完全遵循达芬奇手稿中的原始设计，没有添加任何现代机械元件，重点还原了扭力蓄能、棘轮止退、抛射轨迹这几个核心机械原理，所有运动部件均保留了合理的装配间隙，可直接用于运动仿真，直观演示古代弹射器的上弦、蓄能、发射全过程，展现早期机械设计中对力学、结构的巧妙运用，为研究文艺复兴时期机械设计提供了直观的三维参考。
