1/4HP立式垂直蒸汽引擎结构模型

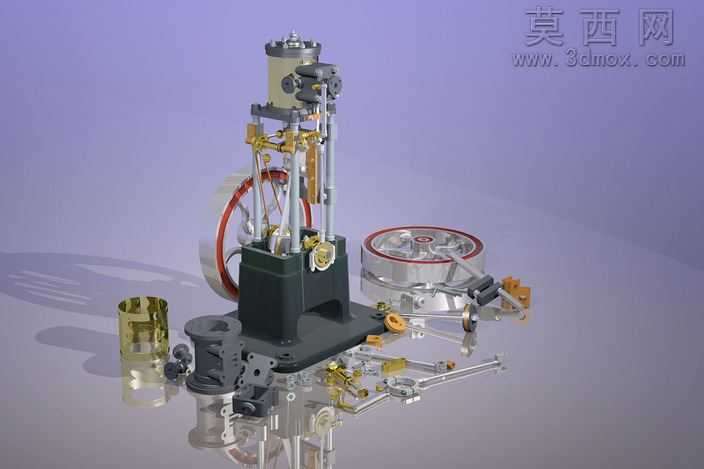

本模型为1/4马力规格的垂直蒸汽引擎三维建模作品，整体采用立式布局设计，在三维建模过程中严格遵循真实小型往复式蒸汽机的机械原理进行结构还原，对所有零部件进行1:1等比例参数化建模，确保各运动部件的装配间隙、运动行程完全符合机械设计规范。建模阶段首先完成核心基座的实体构建，采用铸铁质感的材质参数设置，还原厚重的机座支撑结构，基座上预留的气缸安装位、曲轴轴承座、操纵机构固定孔位均按照真实机加工定位尺寸绘制，保证后续部件装配的同轴度与位置精度。核心气缸部分采用分层建模思路，分别构建气缸套、活塞、活塞杆、密封压盖等独立零件，气缸外壁设置散热鳍片结构，建模时通过阵列特征快速生成等距鳍片，同时对气缸与基座的连接法兰做螺栓孔阵列与倒角细节处理，还原真实紧固件的装配特征。配气机构部分完整还原了滑阀配气结构，包含滑阀室、偏心轮驱动的滑阀杆、气门调节组件，建模时对偏心轮与主轴的联动配合关系做了运动约束预设，可直观演示蒸汽进排气的时序逻辑。动力输出端构建了大直径飞轮与曲柄连杆机构，飞轮采用轮辐式结构，轮缘做加厚配重处理，金属材质设置了抛光与做旧结合的质感，还原老式蒸汽机飞轮的金属光泽与使用痕迹；连杆部分分别构建大头轴瓦、小头铜套、杆身结构，对轴瓦的油槽、连接螺栓的细节做了精细化刻画，还原真实运动副的润滑与连接结构。模型还附带了拆解状态的独立零部件展示，包含备用活塞、气缸套、密封组件、紧固件等散件，所有散件的摆放位置遵循爆炸图的逻辑排布，方便观察各零件的装配关系。渲染阶段采用柔和的影棚布光，背景使用低饱和度的渐变紫色，突出金属零件的轮廓与材质质感，对黄铜材质的管路、操纵手柄做了金属反射参数调整，区分铸铁机座、钢制运动部件、铜质管路的不同材质表现，玻璃材质的油杯部分添加了折射与半透明效果，提升整体模型的真实感。整个建模过程兼顾了结构准确性与展示效果，既完整还原了垂直蒸汽引擎的工作原理与机械结构，也通过精细化的材质与渲染处理，呈现出老式动力机械的工业质感，可用于机械原理教学、复古动力装置展示等场景。
