JANATICS微型双作用缓冲气缸结构

　　这款微型气缸的设计完全贴合紧凑安装空间下的气动执行需求，在轻工装配工位、小型机械手末端、ROBOCON赛事类小型竞技机器人的气动回路里，这类小缸径气缸的应用占比极高——很多桌面级装配设备的推料、压装工位受安装板尺寸限制，无法容纳大规格气缸，10mm活塞直径的规格刚好能在狭小空间里输出足够推力，25mm的行程也刚好覆盖小型工件移位、夹具松紧这类短行程动作的需求，不会因为行程冗余造成结构外探，增加设备外围的干涉风险。从结构设计来看，这款气缸采用双作用气路设计，前后腔分别独立进气排气，相比单作用弹簧复位的结构，它的伸出和缩回动作都能通过气压精准控制出力，不会出现弹簧疲劳导致的回程力衰减问题，在频繁往复动作的工位上长期运行稳定性更好。

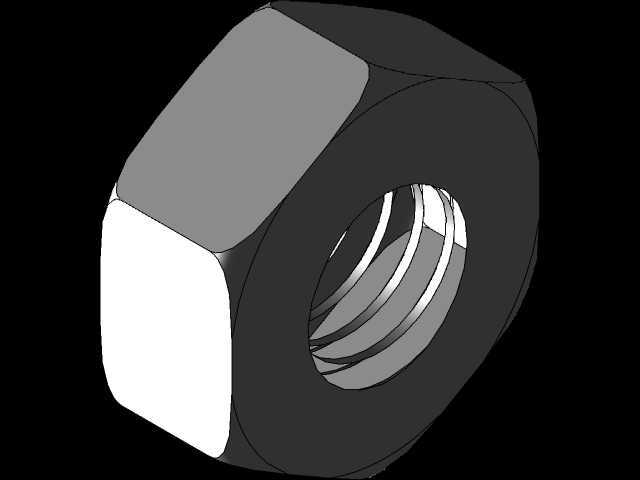

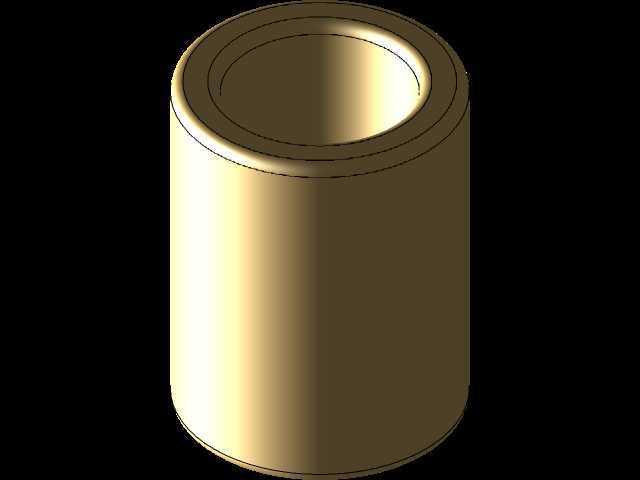

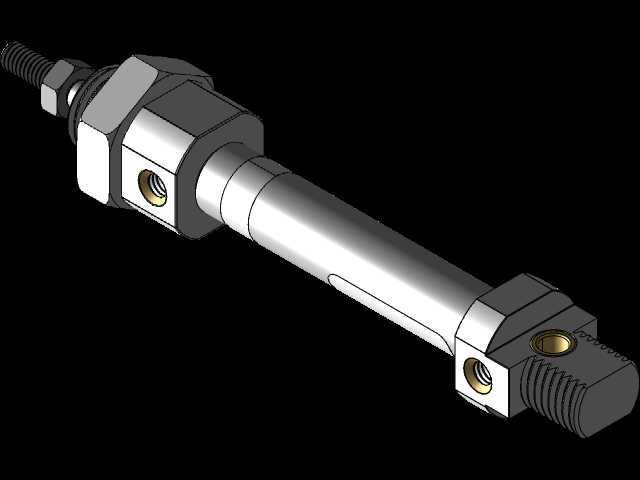

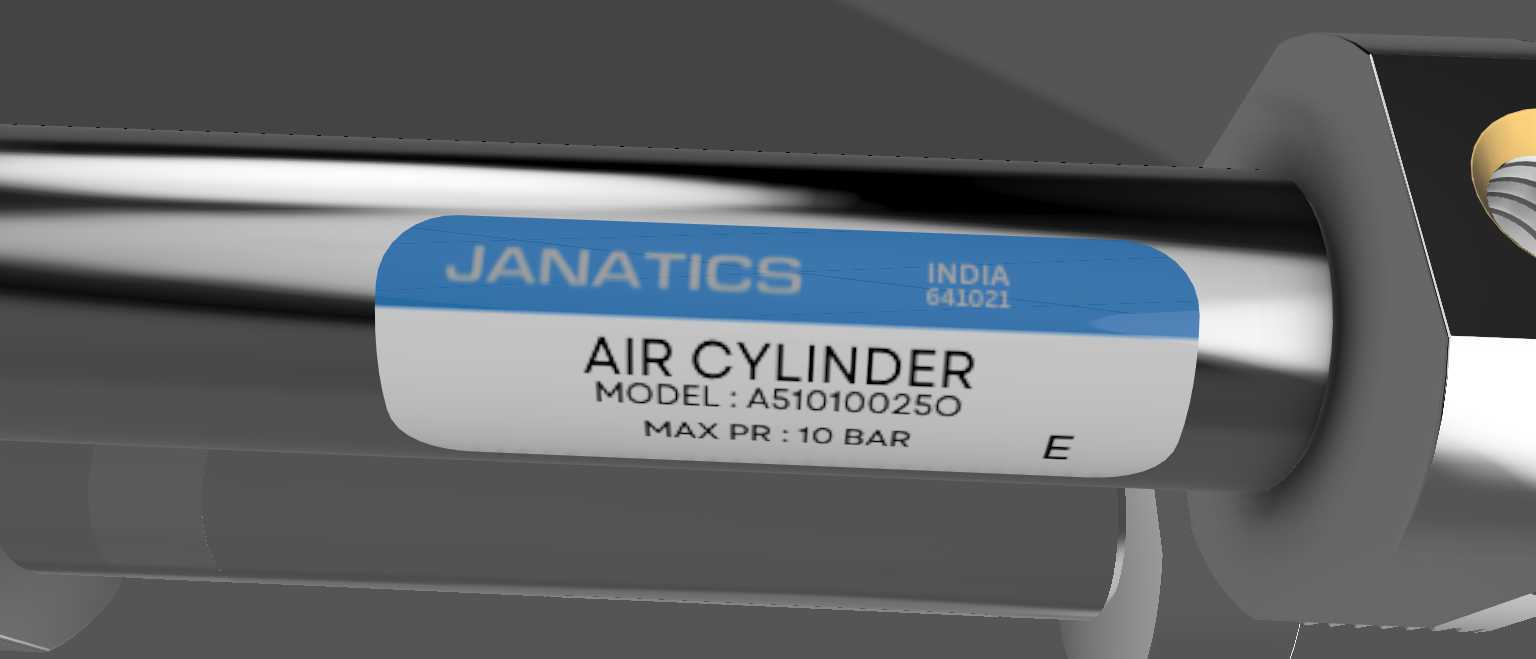

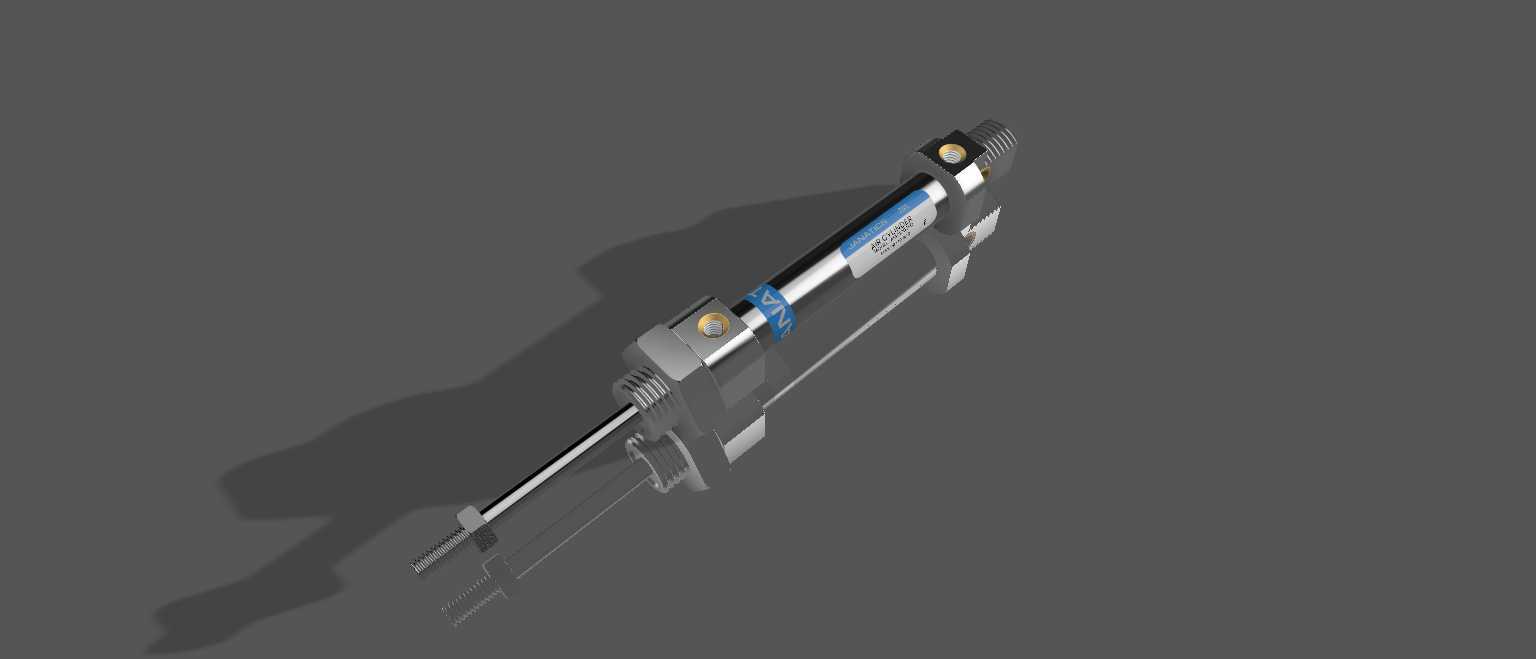

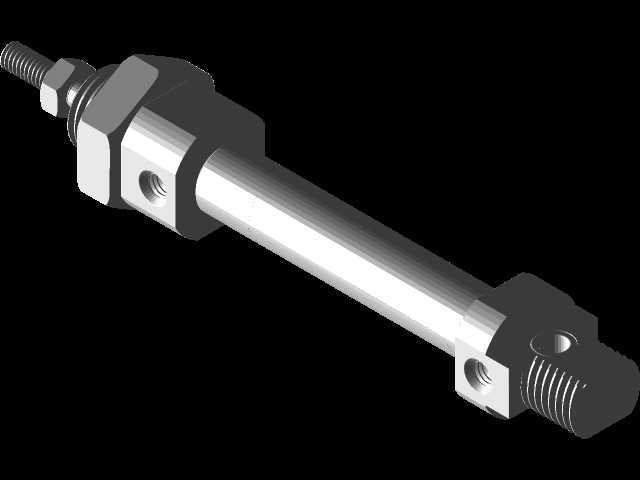

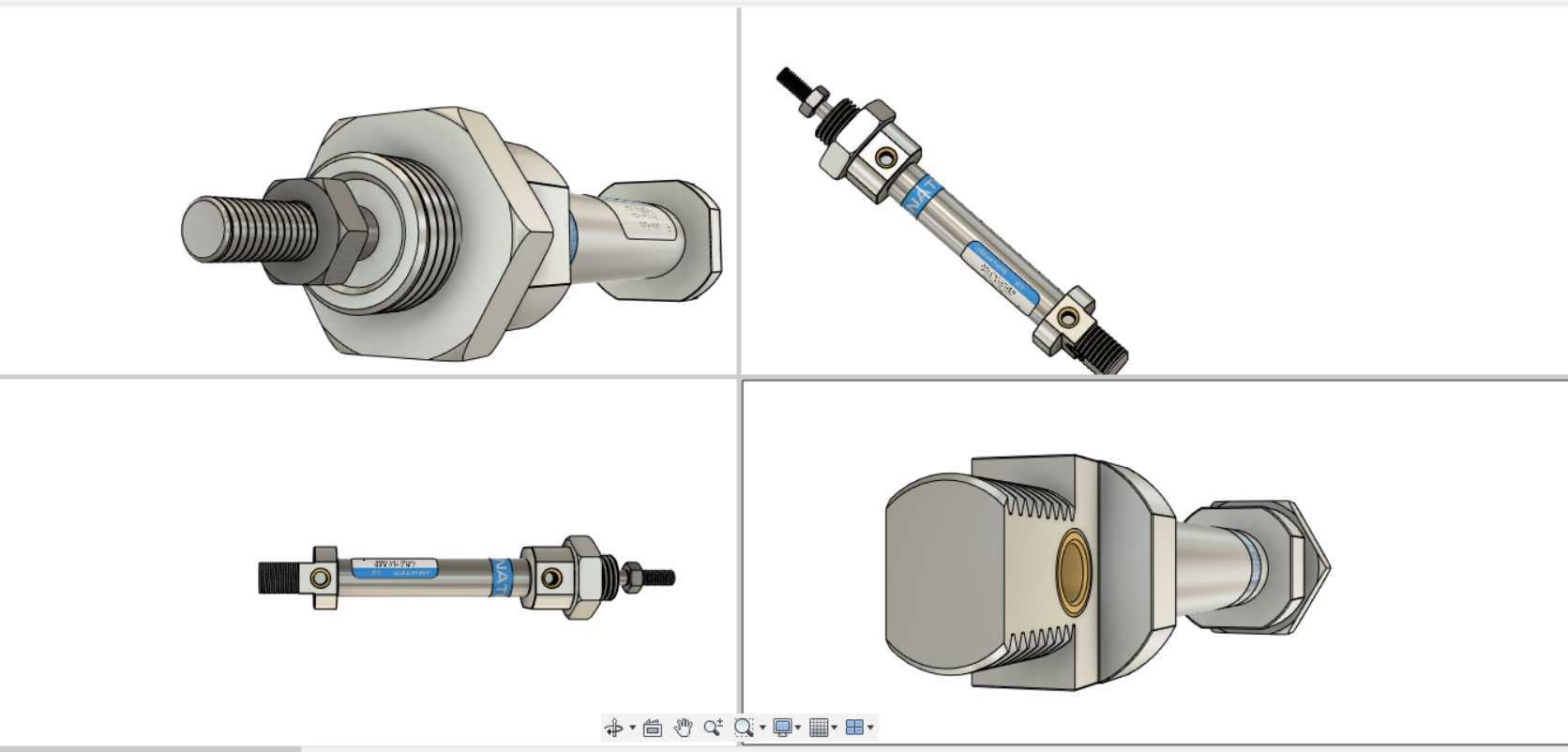

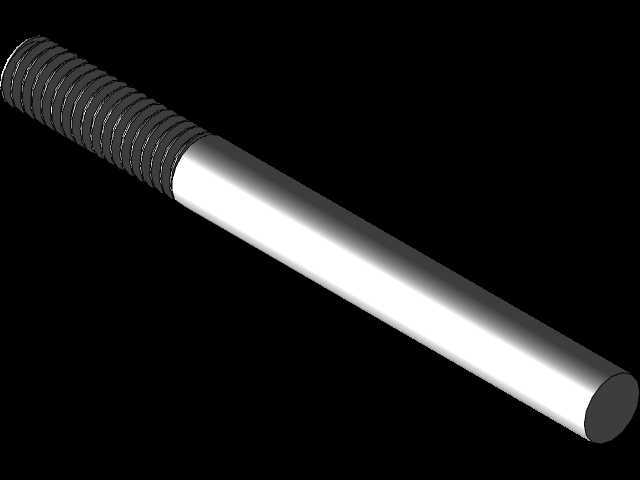

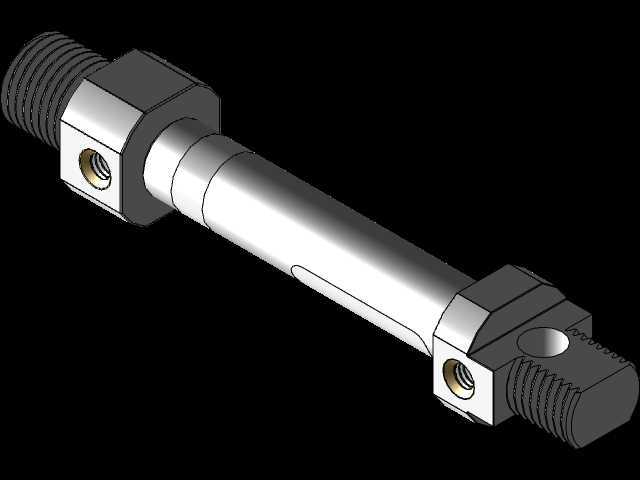

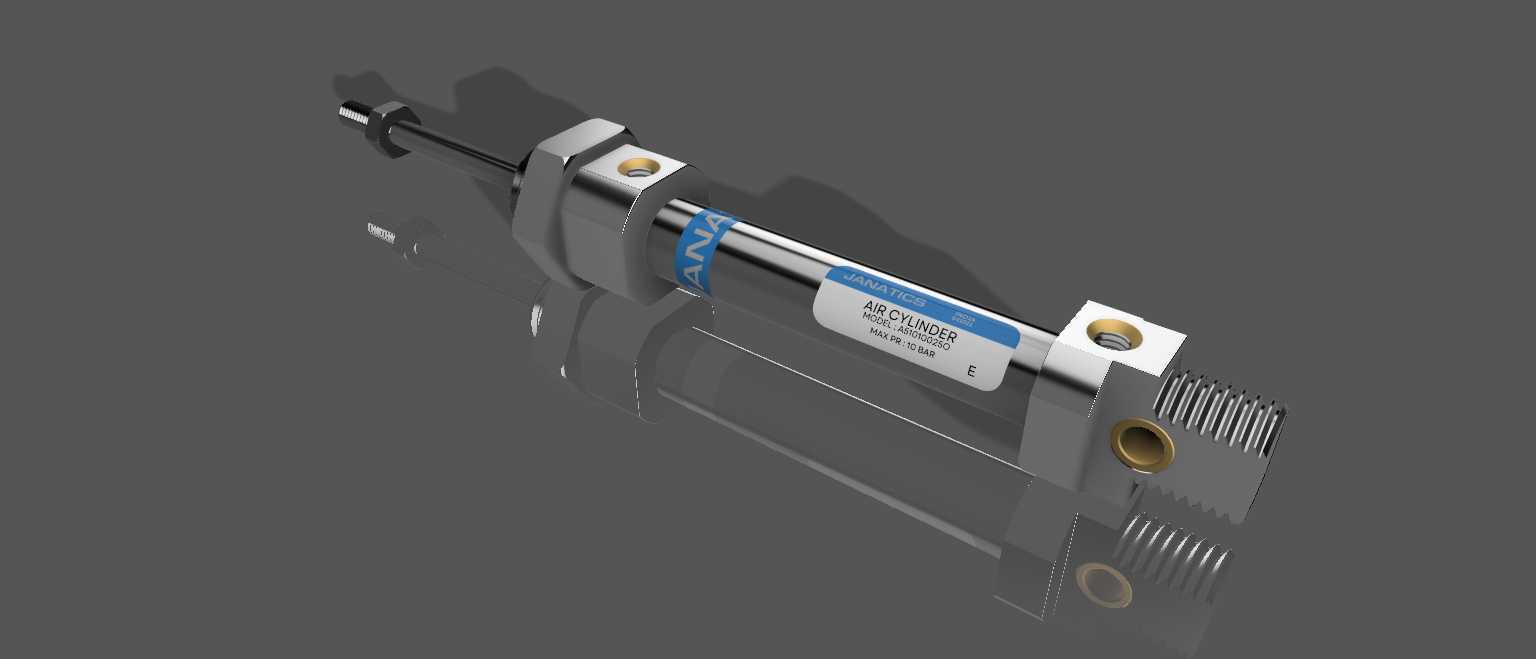

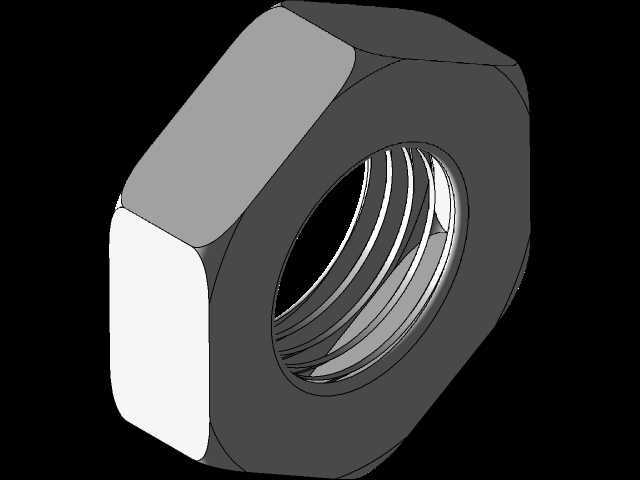

　　端部的弹性缓冲结构是这款产品的核心设计点，在活塞运行到行程末端前，缓冲段会提前封闭主排气通道，让残留空气通过狭小缝隙缓慢排出，形成气垫抵消活塞的惯性冲击力，既可以降低气缸运行到端点的撞击噪音，也能避免活塞直接撞击端盖造成的密封件磨损，延长气缸的整体使用寿命，在每分钟往复次数超过30次的高频工位上，带缓冲结构的气缸比无缓冲款的维护周期能拉长两倍以上。安装边界上，这款气缸符合ISO6432、CETOP RP52P的标准安装尺寸，不管是尾部的螺纹安装接口，还是缸体前端的安装螺母位，都和同规格标准件完全互换，设备维护时不需要重新调整安装位的加工尺寸，直接替换即可。非磁性的活塞设计让它可以用在对磁敏感的特殊工位，比如周边布置有磁敏感传感器的检测工位，不会因为活塞带磁干扰传感器的检测精度，当然如果后续需要搭配磁性开关做活塞位置检测，也可以更换对应带磁环的活塞组件，安装接口完全兼容不需要更换缸筒。从建模细节来看，这款模型还原了气缸的所有关键结构：缸筒表面的标签位、进出气口的螺纹细节、活塞杆端部的外螺纹连接位、前端的缓冲密封结构都做了等比例还原，结构工程师在做设备布局时，可以直接调用这个模型做干涉检查，不需要再额外测绘样品尺寸，能大幅缩短前期方案设计的周期。

　　在实际选型时，这类微型气缸的出力计算需要结合工作气压来核算，0.5到10Bar的工作压力区间里，10mm缸径的理论推力在0.4MPa气压下大概是31N左右，足够应对小型工件的推压、夹具的松紧动作，如果需要更大出力可以同安装尺寸下更换更大缸径的规格，安装孔位完全一致不需要修改安装板。另外缸体的材质选型上，这类微型气缸一般采用不锈钢缸筒搭配铝合金端盖，重量轻且有不错的防锈能力，在普通工业环境下不需要做额外的防锈处理，活塞杆表面做镀硬铬处理，耐磨性能好，长期往复运行不会轻易出现划痕导致漏气。温度适应范围覆盖5℃到60℃，大部分常规工业车间的环境都能满足使用要求，不需要额外做耐高低温的特殊定制。

　　在气动回路搭配上，这类气缸一般搭配两位五通电磁阀控制方向，进出气口可以搭配调速接头调节活塞运行速度，配合端部的弹性缓冲，可以让气缸运行到端点的冲击降到最低，在精密装配工位上，还可以搭配中位封闭型电磁阀实现活塞的中途位置保持，满足多工位动作的需求。很多初次做小型设备设计的工程师容易忽略气缸的缓冲结构选型，在短行程高频动作的工位上如果选用无缓冲的气缸，运行几个月就容易出现端盖撞裂、密封件漏气的问题，这款带弹性端部缓冲的结构刚好能解决这类痛点，而且标准的安装尺寸也让它的适配性更强，不管是新设备设计还是旧设备的备件替换，都能快速适配。
