五百公斤级手动链式起重吊钩结构设计

　　在小型设备检修、轻型物料转运、工位间工件调运这类场景里，大吨位行车往往受限于作业空间、部署成本无法覆盖需求，五百公斤额定载荷的手动链式起重吊钩，刚好填补了轻载起重作业的设备空白。这类吊具不需要外接电源，纯手动操作的特性让它能在无供电的野外检修、车间边角工位、仓储零散货位调运场景下灵活使用，不会受线缆长度、电源点位的限制，单人即可完成操作，不需要额外配合作业人员，在小批量轻型起重作业里的实用性非常突出。

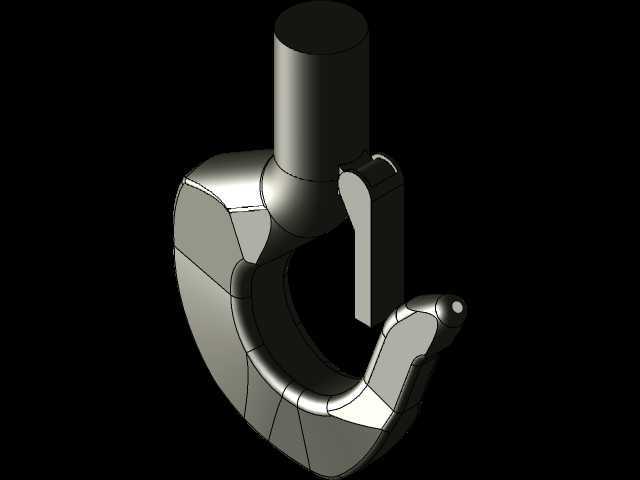

　　从结构设计逻辑来看，整个吊具的载荷传递路径非常清晰，顶部的吊钩直接挂接在固定吊点或者临时架设的横梁上，载荷通过吊钩颈部传递到下方的圆形载荷座，再通过均匀分布在载荷座底部的三根链条传递到下方的取物端，三点式的链条排布能保证起吊过程中载荷始终保持竖直状态，不会出现单侧偏载导致的吊具倾斜、重物滑脱问题。顶部的吊钩做了防脱卡舌设计，卡舌依靠自身弹性贴合吊钩开口处，当挂接吊点后卡舌自动复位封闭吊钩开口，避免作业过程中吊点从吊钩开口处滑出，这个细节是起重类配件强制要求的安全结构，建模时特意还原了卡舌的铰接间隙与复位角度，保证结构动作符合实际使用状态。

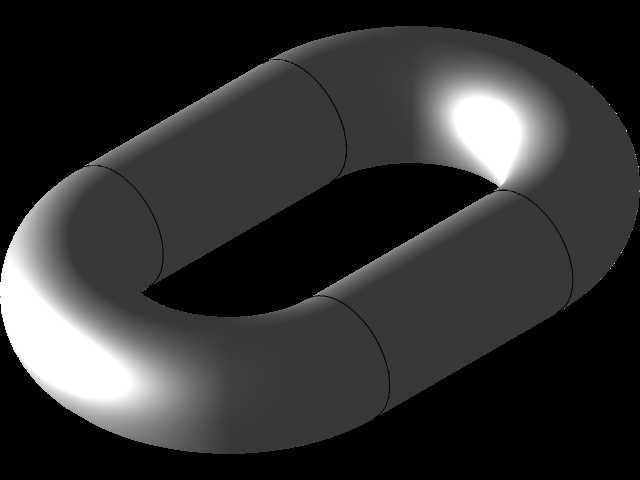

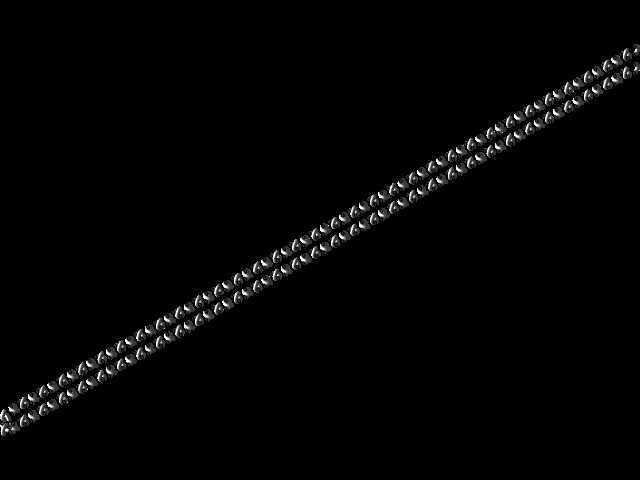

　　载荷座的圆形结构不是单纯的外观设计，圆形截面的应力分布更均匀，在承受500kg额定载荷时，座体边缘不会出现应力集中的尖角区域，座体表面冲压的500kg标识是载荷警示标记，实际生产中这个标记会采用模压或者蚀刻的方式固定在座体表面，不会因为长期摩擦、油污附着而模糊，作业人员能直观看到吊具的额定载荷，避免超载使用。链条采用标准的短环起重链结构，每一个链环的接触位置都做了圆弧过渡，建模时还原了链环之间的铰接间隙，保证链条在起吊过程中能灵活弯折，不会出现卡滞问题，三根链条的长度公差控制在极小范围内，避免因为链条长度不一致导致的载荷偏斜，单根链条的破断载荷按照额定载荷的5倍以上设计，满足起重设备的安全系数要求。

　　从安装边界来看，这类手动吊具本身不需要复杂的固定安装，使用时只需要将顶部吊钩挂接在承载能力满足要求的吊点上即可，挂接时需要保证吊点的承载能力不低于吊具额定载荷的1.5倍，吊点的接触直径不能小于吊钩喉部直径的三分之二，避免吊钩局部应力过大产生变形。吊具自身的整体高度控制在紧凑范围内，在低矮的作业空间里也能使用，不会因为吊具自身高度过大损失有效起升行程，链条的下垂长度可以根据实际作业需求选配，常规配置下的作业半径覆盖1.5米以内的起吊范围，足够满足工位内的轻型物料调运需求。

　　实际使用过程中，这类吊具的操作逻辑非常简单，作业前先检查吊钩防脱卡舌是否能正常复位、链条链环有没有出现变形裂纹、载荷座有没有明显的磕碰损伤，确认无异常后将顶部吊钩挂接在可靠吊点上，再将下方的取物端挂接在重物的吊点位置，拉动手动链条即可实现重物的起升与下降，起吊过程中要保证重物重心在三根链条的中心区域，避免斜拉歪吊，起吊后重物下方严禁站人。这类吊具的维护成本极低，日常只需要定期在链环铰接位置、吊钩铰接轴位置涂抹润滑脂，避免锈蚀卡滞即可，不需要复杂的电气维护，在无防爆要求的普通作业环境里使用寿命能达到十年以上，是轻型起重作业里性价比极高的配套工具。

　　建模过程中对各个配合面的间隙做了精准还原，比如吊钩与载荷座的铰接位置预留了合理的转动间隙，链环之间的铰接间隙符合实际链条的活动范围，防脱卡舌的转动角度也和实物保持一致，没有出现结构干涉的问题，能直接用于起重工具的结构展示、作业场景模拟、产品宣传动画制作等用途，也能作为轻型起重设备选型阶段的结构参考，帮助设计人员快速了解这类手动吊具的结构组成与尺寸边界。
