压铸成型钨浇口散布机吊具结构设计

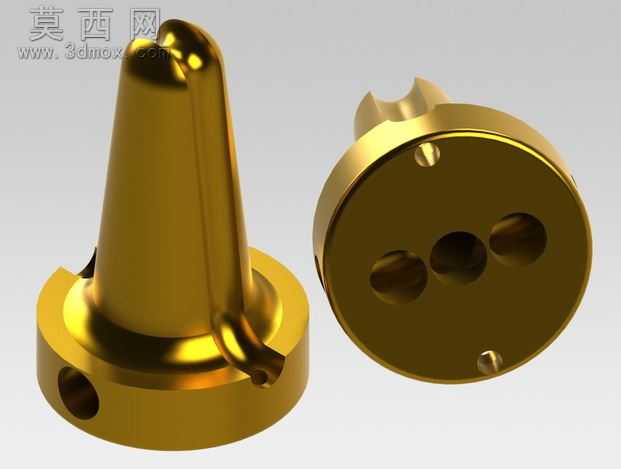

本作品为适配钨浇口散布机压铸工序的专用吊具三维设计，建模阶段采用参数化特征构建方式，先以回转特征生成主体锥形基座与顶部导向柱的基础轮廓，再通过拉伸切除完成法兰盘上的定位孔、中心流道孔以及侧向安装孔的结构制作，所有孔位的同轴度、位置度公差均按照压铸工装的装配要求设定，保证后续与散布机连接时的定位精度。材质渲染阶段选用金属黄铜材质，调整材质的反射率、粗糙度参数，还原钨钢压铸配件表面的金属光泽与细微磨砂质感，同时添加环境HDR贴图模拟工业车间的光照环境，让模型表面的光影过渡自然，清晰呈现出锥形柱体的曲面弧度、法兰盘的平面平整度以及各孔位的内部结构细节。结构设计上，吊具主体采用上窄下宽的锥形导向结构，能够在压铸作业时快速对准浇口位置，底部法兰盘设置三个均布的沉头孔用于与散布机的安装固定，侧向开设的横向通孔用于连接吊装牵引部件，顶部导向柱侧面的缺口结构用于适配压铸时的料流导向，避免浇口余料堆积影响后续脱模。设计思路围绕压铸工序的实际作业需求展开，充分考虑吊具在高温压铸环境下的结构强度，整体采用一体化结构减少拼接缝隙，避免金属液渗入缝隙造成清理困难，同时各边角位置均做圆角过渡处理，减少应力集中的同时也能避免作业时划伤操作人员，所有结构尺寸均经过干涉校验，保证与散布机的各连接部件无装配冲突，能够顺畅完成浇口吊装、定位、压铸脱模的全流程作业，模型的每一处结构都对应实际生产中的功能需求，没有冗余设计，兼顾了结构实用性与加工工艺性，能够直接用于后续的工程图导出与实际加工生产参考。
