沙拉碗三板式注塑成型模具结构设计

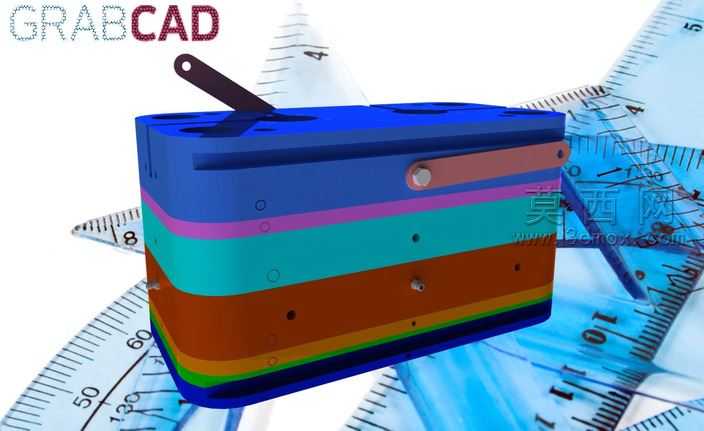

本作品为适配沙拉碗制品生产的三板式注塑模具三维设计成果，建模阶段依托三维参数化设计软件完成全结构1:1精准复刻，从模具整体模架选型到细小的紧固螺钉、导柱导套、浇口套、拉料杆等零部件均完成独立参数化建模，所有零部件间的装配约束完全贴合实际注塑模具的装配逻辑，可直接用于模具结构验证、生产加工参考以及注塑工艺模拟。渲染阶段针对不同模具零部件赋予了差异化的材质表现：模架各层模板分别采用不同色相的哑光工程塑料材质进行区分，便于快速识别定模板、动模板、卸料板、流道板等不同功能层级的结构；导柱、紧固螺钉、侧抽芯组件等金属零部件赋予了磨砂金属材质，还原标准模具配件的真实质感；背景搭配带刻度的量具元素，强化模型的工业设计属性与尺寸精准度特征。结构设计上采用典型的三板模结构，能够在开模过程中自动完成流道凝料与制品的分离，无需人工修剪浇口，可适配沙拉碗这类薄壁日用塑料制品的大批量自动化注塑生产需求；模具设置了精准的侧抽芯结构，对应沙拉碗制品外侧的卡扣、把手安装位等倒扣特征，保证开模时不会损伤制品表面；冷却水路围绕型腔均匀排布，可保证注塑过程中型腔各区域温度均衡，有效降低制品翘曲、缩痕等成型缺陷的发生概率。设计思路围绕沙拉碗制品的量产需求展开，首先基于沙拉碗的外观造型与使用需求确定分型面位置，将分型面设置在制品口部边缘最大轮廓处，保证制品开模后可顺利留于动模侧；其次针对沙拉碗的薄壁特性优化了浇口位置与流道尺寸，采用点浇口进胶方式，进胶痕迹小且不会影响制品的外观质感；同时对模具的顶出结构进行了优化，采用均匀分布的顶杆顶出结构，顶出力分布均匀，避免顶出过程中造成薄壁制品变形；整套模具的开合模行程、抽芯距离均经过严格的参数校核，可适配常规卧式注塑机的安装参数，具备直接落地生产的参考价值。
