带标识绿色按键船型翘板电源开关

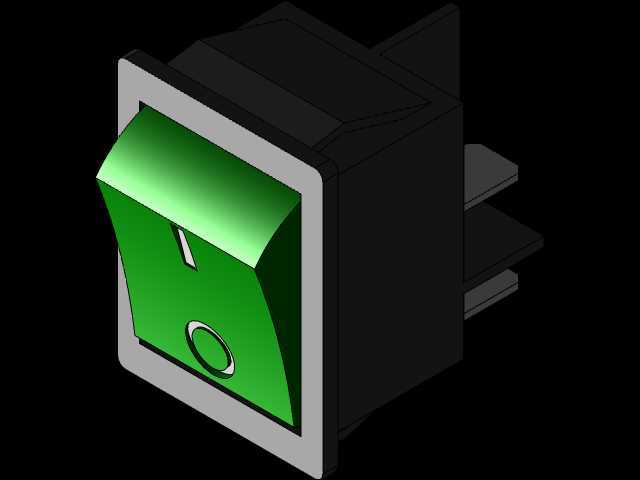

　　日常做设备电控部分选型的时候，翘板开关是绕不开的基础元件，小到桌面测试工装、台式实验仪器，大到小型工控机柜、民用电器的电源通断控制，都能见到这类元件的身影。这次建模的这款翘板开关，采用黑座绿键的配色方案，按键表面做了通用的通断标识，圆形标识对应断开档位，条形标识对应接通档位，操作人员不用凑近看文字标识，仅凭标识轮廓就能快速判断当前设备的通电状态，能有效降低现场误操作的概率。

　　从结构设计逻辑来看，这款开关采用嵌入式卡装的安装方式，外壳主体为黑色绝缘阻燃材质，底部伸出四个铜质插片接线端，属于四脚双回路的接线结构，相比两脚单回路开关，它可以同时切断火线与零线回路，在二类电器或者需要强电完全断开的设备上使用，能更好地避免单极断开带来的漏电风险。建模过程中特意还原了按键的翘动行程结构，按键与底座的配合间隙控制在合理范围，既不会因为间隙过大出现晃动松垮的问题，也不会因为间隙过小导致按键卡滞、按动不畅的情况。

　　安装边界方面，这类开关的面板部分为方形结构，底座部分做了导向斜角设计，安装时只需要在设备面板上开出对应尺寸的方形安装孔，将开关从面板正面推入，依靠底座两侧的弹性卡扣就能牢牢卡在面板上，不需要额外打螺丝固定，装配效率很高，适合批量生产的设备使用。接线端的插片厚度与宽度符合通用接插端子的尺寸标准，配套使用标准的6.3mm插簧端子就能完成接线，不需要焊接，现场装配或者后期维护更换都很方便。

　　从实际使用场景出发，这款开关的按键按压手感做了针对性的设计，按动到行程临界点时会有清晰的段落反馈，操作人员不需要盯着开关，仅凭手感就能确认是否完成档位切换，在设备操作视线被遮挡的场景下非常实用。外壳的绝缘材质可以满足常规民用与工业低压设备的耐压要求，底部插片之间做了隔离筋设计，能避免接线过程中铜线外露导致的极间短路问题，提升使用过程中的安全系数。

　　建模的时候特意还原了开关的所有装配细节，包括按键与底座的配合卡扣、内部翘板结构的外部轮廓、接线插片的倒角细节，不管是用来做设备的外观渲染展示，还是做面板开孔的干涉检查，都能直接复用模型数据，不需要再反复核对实物尺寸调整参数。这类开关虽然是很小的基础元件，但在设备整体设计里，细节尺寸如果出错，比如安装孔开得过大或者过小，接线端与设备内部结构出现干涉，都会直接影响整台设备的装配效率，精准的三维模型能在设计阶段就规避掉这些低级问题，减少后期打样整改的成本。
