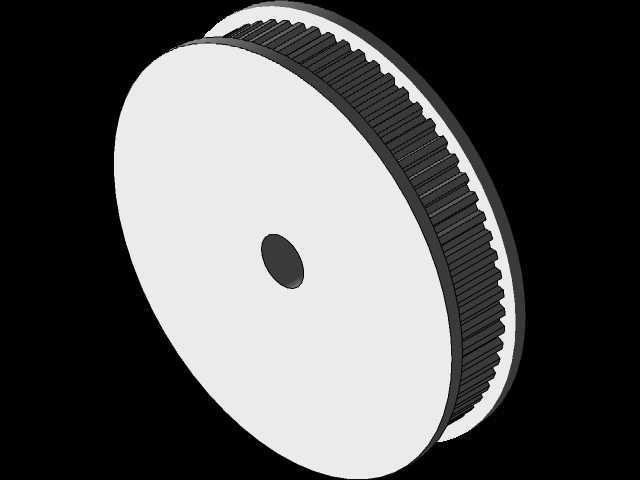

在中小功率精密传动场景中,正时皮带轮的选型与结构设计直接决定整套传动链路的传动精度、运行噪音与维护周期,这款64-3M-9规格的正时带轮,正是针对紧凑安装空间下的同步传动需求开发的配套传动部件。从实际应用场景来看,这类带轮常被用在小型自动化设备的进给传动单元、仪器仪表的动力传输模块、小型内燃机的正时驱动链路,以及部分对传动比稳定性要求较高的轻工机械动力端,和常规平带轮、V带轮不同,正时带轮依靠轮齿与皮带齿槽的啮合实现动力传递,不存在打滑风险,能够保证严格的传动比匹配,这也是它在需要同步动作的传动场景中被广泛选用的核心原因。
这款带轮的设计首先围绕啮合精度展开,轮齿部分采用3M节距的齿形设计,也就是节距为3mm的圆弧齿同步带齿形,相比梯形齿同步轮,圆弧齿的齿根应力分布更均匀,啮合过程中齿面的接触应力更小,高速运转时的多边形效应更弱,能够有效降低运行过程中的振动与噪音。带轮的有效啮合宽度为9mm,适配对应宽度的3M同步带,在设计齿宽时特意预留了0.5mm的轴向安装余量,避免皮带安装后出现偏磨、蹭边的问题,同时齿顶部分做了微小的倒角处理,既可以在皮带安装时起到导向作用,也能去除机加工后留下的锐边毛刺,防止长期运转过程中锐边切割皮带齿面,缩短皮带使用寿命。
带轮的主体结构采用单挡边带轮毂的一体式设计,轮缘一侧的挡边高度略高于皮带安装后的侧边高度,能够在皮带运转出现轻微轴向窜动时起到限位作用,避免皮带从带轮上滑脱。轮毂部分设计为凸台结构,中心开设安装轴孔,轴孔与轮毂的同轴度公差控制在0.02mm以内,保证带轮安装到传动轴上之后不会出现偏心晃动,降低运转时的动不平衡量。轮毂的轴向长度经过匹配计算,既能够保证带轮与传动轴之间有足够的配合接触面积,传递额定扭矩时不会出现轴孔打滑、键槽压溃的问题,又不会因为轮毂过长占用过多的轴向安装空间,适配紧凑布局的设备安装需求。
从安装边界来看,这款带轮的节圆直径为64mm,对应的外圆尺寸略小于节圆直径,在做设备布局校核时,需要以节圆直径作为传动中心距的计算基准,同时要预留出皮带安装的张紧调节空间,通常中心距的调节余量不小于10mm,方便皮带安装时的套入以及后期磨损后的张紧调整。带轮的轴向总尺寸由轮毂长度、轮缘宽度以及挡边厚度共同决定,安装时需要注意轮毂的贴合面要与传动轴的轴肩完全贴合,避免带轮安装倾斜导致齿面偏载。另外这款带轮在设计时就考虑了与22-3M-10规格正时带轮的配套使用需求,两者的齿形节距完全一致,配套使用时传动比稳定,中心距计算可以直接按照两个带轮的节圆直径、所选皮带的节线长度进行匹配,不需要额外做齿形适配调整。
在材料选型的适配性上,这类带轮通常可以根据使用场景选择不同的加工材料,常规工况下采用45号钢精加工后做表面氧化处理,能够满足常规转速下的强度与耐磨需求;如果是对重量有要求的高速场景,也可以采用铝合金加工后做硬质阳极氧化处理,降低带轮自身重量,减小转动惯量,提升传动响应速度。轮齿部分的加工精度直接影响传动效果,加工时需要保证齿距累积误差控制在允许范围内,齿面粗糙度达到Ra1.6以下,减少啮合过程中的摩擦损耗。在实际选型使用时,还要注意根据传递的额定扭矩核算轴孔的配合方式,轻载场景可以采用间隙配合加顶丝固定,重载场景则需要增加键槽连接,保证扭矩传递的可靠性,避免长期运转出现带轮与轴之间的相对转动,导致传动失准。
