Nema23规格两相混合式步进电机结构

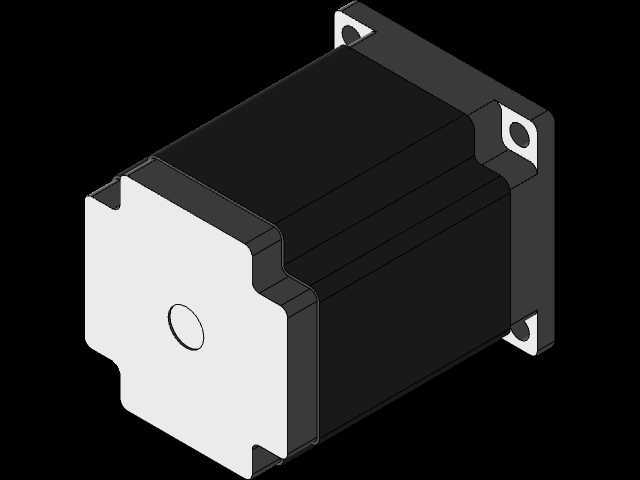

　　这款Nema23规格步进电机的三维结构，是面向数控进给、小型自动化传动场景做的参数化建模，建模过程中优先还原了实际选型时最关注的安装匹配特性，没有做多余的外观美化，所有结构尺寸都对应市面主流量产57系列步进电机的通用边界。从实际应用场景来看，这类电机是桌面级CNC雕刻机、小型皮带输送线、3D打印设备运动轴、自动点胶机位移平台、小型包装机械送料机构里最常用的动力执行元件，相比伺服系统成本更低，开环控制下就能满足中低速大扭矩的输出需求，不需要额外加装编码器就能实现稳定的位置控制，对预算有限的小型设备开发场景适配性极强。

　　建模时首先确定的是安装法兰的基准尺寸，Nema23对应的法兰安装面为边长56.4mm的正方形结构，四个安装孔的中心距为47.1mm，采用M5内螺纹安装孔设计，孔深统一做了8mm的深度约束，完全匹配行业通用的安装支架、电机座的固定尺寸，不会出现建模完成后和标准配件干涉的问题。输出轴部分还原了直径8mm的D型切削轴结构，切削平面到轴中心的距离为7mm，轴伸出长度为24mm，这个尺寸可以直接适配标准的8mm孔径联轴器、同步轮，不需要额外做轴径转换，轴根部做了1mm的退刀槽结构，避免安装传动件时和端盖发生硬接触。

　　电机本体的结构分层也完全按照实物拆解结构做了还原，前端盖采用压铸铝合金材质的建模特征，表面做了均匀的壁厚处理，轴承安装位预留了标准608ZZ轴承的安装腔，公差带按照基孔制过渡配合做了约束，保证虚拟装配时轴承可以完全卡入端盖位，不会出现径向窜动的间隙。定子部分的外圆直径做了56mm的尺寸约束，和前后端盖的止口配合位做了0.1mm的间隙预留，还原实际生产中的装配公差。机身外壳的长度对应76mm机身长度的扭矩版本，这个长度的Nema23电机在2.4A额定电流下可以输出1.2N·m的保持扭矩，是通用场景下选型最多的规格，外壳表面做了四条轴向的加强筋结构，既还原了实物的散热结构特征，也能在建模时区分机身和端盖的装配边界。后端盖部分预留了标准的4Pin接线座安装位，接线座的引脚间距为2.54mm，对应市面通用的步进电机驱动器连接线序，不需要额外改线就能直接匹配TB6600、DM542这类常用的步进驱动器。

　　设计思路上没有做一体化的机身建模，而是把端盖、定子、转子、输出轴、接线座都做了独立的零件拆分，每个零件都保留了可编辑的参数特征，方便使用者根据自己的选型需求修改机身长度、轴径、安装孔位这些关键尺寸，比如需要更长机身的高扭矩版本时，只需要拉伸定子和外壳的长度参数，不需要重新绘制整体结构。建模时特意规避了很多同类模型容易忽略的安装干涉问题：比如法兰面的四个安装孔做了沉头孔预留，M5螺丝锁紧后螺丝头不会高出法兰安装面，保证电机可以完全贴平安装支架表面；输出轴的D型切面方向和机身安装孔的位置做了对齐，方便设备调试时判断电机的初始相位角；机身尾部的接线座突出高度做了12mm的约束，计算安装空间时不会因为忽略接线座尺寸导致和设备后盖发生碰撞。

　　从实际选型的角度看，这个模型可以直接用于设备整体装配的干涉检查，在做设备结构设计时，把这个电机模型导入装配体，就能提前确认电机和周围的传动件、机架、护罩之间的安全距离，不需要等实物采购回来再发现空间不足的问题。比如做小型CNC雕刻机的Z轴结构设计时，把这个电机模型装配到电机座上，就能提前计算输出轴和联轴器、滚珠丝杠的同轴度，确认电机尾部和Z轴上护罩的间隙是否足够，避免后期加工零件时出现护罩刮碰电机外壳的问题。模型的所有圆角、倒角特征都按照实物的加工工艺做了还原，端盖边缘的R2圆角、安装孔口的C1倒角都没有省略，渲染出来的效果和实物几乎一致，也可以用于设备方案的展示效果图制作，不需要再额外做外观修饰。

　　另外建模时特意考虑了不同使用场景的适配性，比如用户需要做双出轴版本的电机时，只需要在后端盖中心位置切除对应的轴孔，拉伸输出轴的特征就能快速修改，不需要重构整个模型；如果需要加装刹车模块或者编码器，也可以直接在后端盖的安装面上预留对应的安装孔位，扩展不同的功能版本。整个模型的装配约束都采用了同轴、面重合的标准配合方式，导入到不同的三维软件中都不会出现配合错位的问题，所有特征都没有做加密处理，可以直接编辑修改特征参数，适配不同的设计需求。
