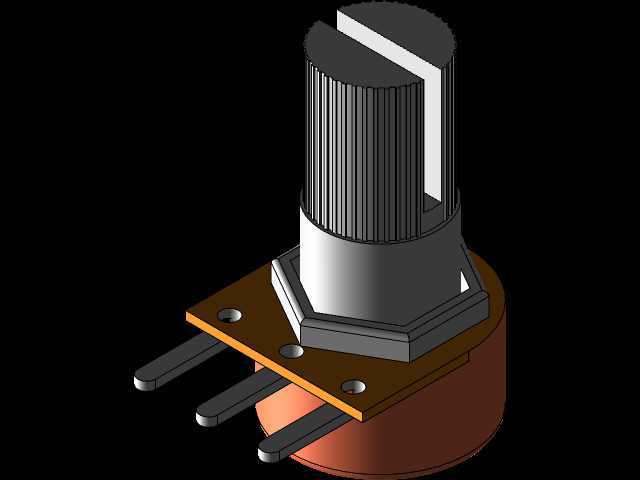

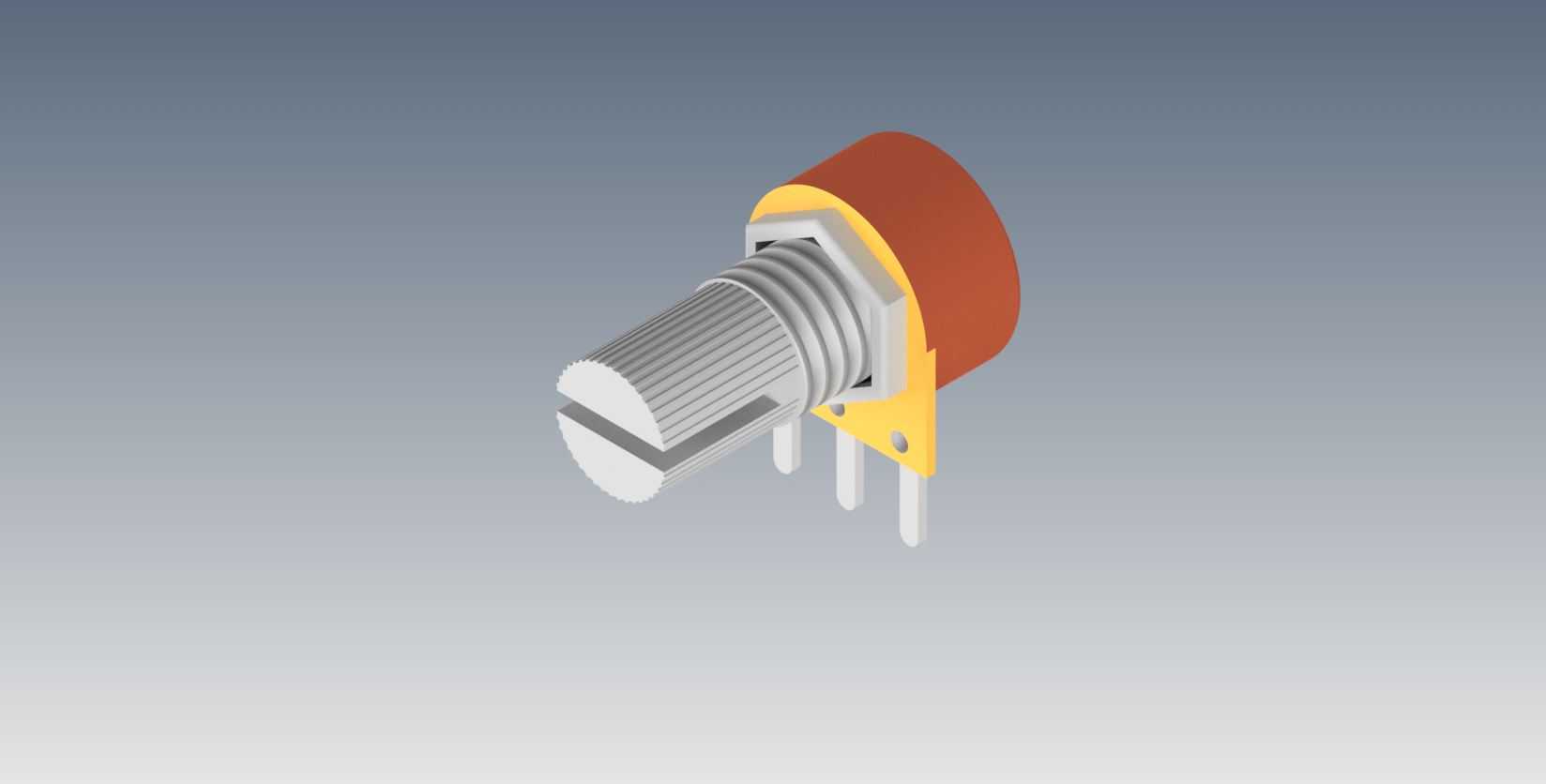

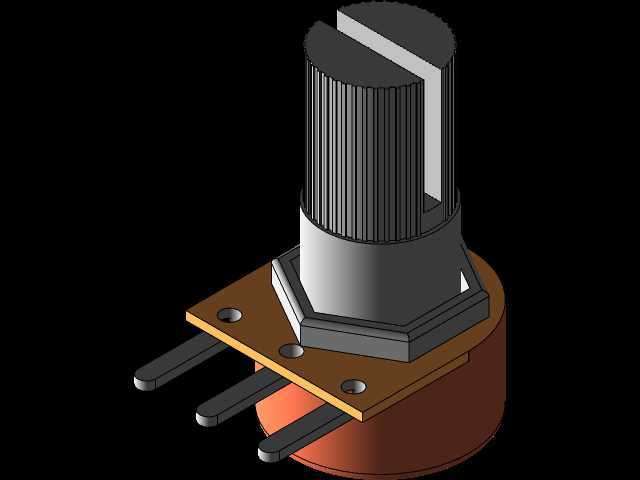

卧式带安装支架旋转可调碳膜电位器结构

　　做小型电控板布线时，这类卧式安装的碳膜电位器是很常用的被动调节元件，很多人建模时容易忽略引脚间距和安装支架的定位尺寸，最后打样回来要么插不进PCB孔位，要么调节旋钮和面板开口干涉，反而耽误整机组装进度。从实际应用场景看，这类电位器覆盖的场景很杂，小到手持检测设备的参数校准旋钮、小型电源的输出电压调节，大到工控端子台的信号增益微调、民用小家电的功率档位调节，只要是需要手动改变回路电阻值、实现连续参数调节的电路位置，基本都能见到同结构电位器的身影。

　　从功能特性上拆解，这个结构的电位器靠转轴带动内部碳膜基片上的接触刷滑动，改变接入回路的碳膜有效长度，以此实现电阻值的连续可调，相比贴片式可调电阻，带伸出转轴的结构更适合用户在设备外部直接操作，不需要打开机壳用螺丝刀调节，日常使用的便利性更高。自带的黄色安装支架是结构设计里的核心定位件，支架上的两个定位孔刚好对应PCB上的安装焊盘，除了电气连接之外，还能把电位器本体牢牢固定在板面上，避免用户旋转旋钮时的扭矩把引脚掰弯、甚至把PCB焊盘扯掉，很多新手建模时只画三个引脚不做支架结构，实际装配时根本没法保证转轴的垂直度，旋钮装上去是歪的，旋转时还会带着整个电位器本体跟着转，完全没法正常使用。

　　建模时要重点把控几个安装边界尺寸：首先是转轴的伸出长度和螺纹段长度，螺纹段是用来穿设备面板、配锁紧螺母固定的，如果螺纹段长度做短了，面板厚度稍大就没法装螺母，做长了又会导致旋钮和面板之间留缝过大，容易进灰；转轴端部的一字开槽是给旋钮定位用的，要和常用的塑料旋钮卡槽尺寸匹配，过盈量控制在0.1mm左右，既不会装上去松旷，也不会因为过盈太大把转轴撑裂。然后是引脚的间距和伸出长度，三个引脚分别对应电阻体的两个固定端和滑动抽头，引脚间距要符合常规PCB设计的2.54mm网格标准，伸出PCB背面的长度控制在1.5-2mm，刚好够波峰焊上锡，太长容易在焊接时和相邻元件引脚短路，太短则会导致焊锡浸润不足，容易出现虚焊问题。

　　设计思路上，这个结构的电位器特意把本体做了扁形卧式布局，相比立式安装的电位器，能大幅降低元件在PCB上的占用高度，适合内部空间紧凑的薄型设备，比如手持万用表、小型桌面电源这类对整机厚度有严格限制的产品。尾部的红色绝缘封装层既要保证内部碳膜基片和外界的绝缘隔离，也要和安装支架保持足够的爬电距离，避免高压应用场景下出现击穿打火的问题。转轴和本体之间的配合间隙要控制合理，既要保证旋转时手感顺滑无卡滞，也要避免间隙过大导致转轴晃动，影响调节精度，通常这个位置会在内部加一个薄的阻尼弹片，给旋转操作提供合适的阻尼感，用户调节时能清晰感知参数变化的幅度，不会轻轻一碰就偏移设定值。

　　实际选型配型时，还要注意转轴的旋转角度范围，这类普通碳膜电位器通常是270度旋转行程，对应电阻值从0到标称值的连续变化，建模时要把旋转止挡的结构做准确，不能让转轴360度无限制旋转，否则会把内部的接触刷扯断，直接导致元件报废。安装支架的弯折角度也要严格控制，保证支架贴装到PCB上之后，转轴的轴线和PCB板面保持平行，和面板的安装孔保持同轴，不然旋钮装上去之后会和面板开口蹭边，旋转时阻力变大，长期使用还会磨损转轴和面板涂层。很多刚接触结构设计的工程师画这类元件时，只会照着外观画个大概外形，不核对实际安装尺寸，最后做结构干涉检查时才发现，要么电位器和旁边的电容、接线端子撞件，要么旋钮位置和面板上的标识对不齐，反复改图反而浪费更多时间。
