RC履带车用550规格有刷直流电机结构

　　做小型遥控履带行走设备的结构设计时，动力单元的选型和安装匹配往往是最先要敲定的核心环节，这款550规格有刷直流电机，就是针对小型RC履带车的动力需求做的结构还原，能直接给同类小型行走设备、桌面级传动装置的动力布局提供参考。先从实际应用场景说，这类550尺寸有刷电机的适用范围并不局限在RC模型领域，小型桌面传送带的驱动端、学生竞赛用小型行走机器人的动力输出、低负载电动工具的动力核心、甚至小型开窗器、自动卷帘这类民用小传动装置，都能看到同规格电机的身影，它的扭矩输出区间刚好覆盖10W-30W功率段的低负载传动需求，启动扭矩足够克服履带行走时的地面静阻力，额定转速区间也匹配小型履带车的行走速度要求，不会出现转速过高导致履带打滑、或者转速过低行走无力的问题。

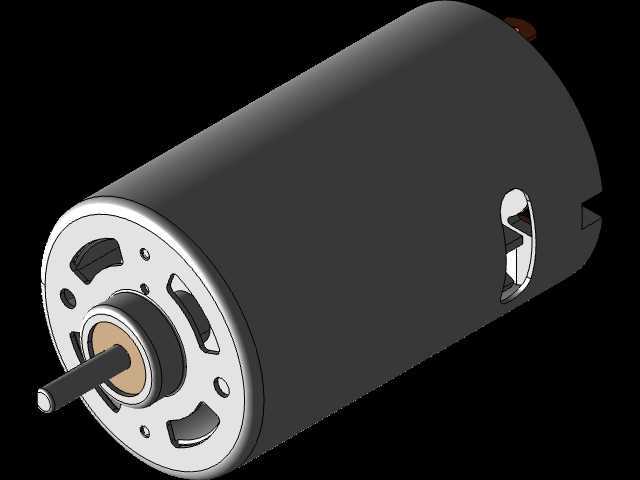

　　从功能特性上看，有刷结构的直流电机驱动逻辑十分简单，不需要额外搭配复杂的驱动控制板，直接通过调整输入电压就能实现转速调节，正反转切换也仅需调换正负极接线即可，对于入门级模型、简易传动装置来说，这种低门槛的驱动特性能大幅降低整体电路设计的复杂度，减少电控部分的调试工作量。电机本体的输出轴为单出轴D型切面设计，这种轴端结构能直接和铜质带轮、钢制齿轮配合，靠D型面传递扭矩，不需要额外加工键槽，装配时只需要将带轮或齿轮的内孔对应D型轴推入，再用顶丝锁紧就能完成传动连接，能有效避免轴和传动件之间出现打滑空转的问题。再说到设计思路上，这款电机的结构完全还原了量产550有刷电机的实际尺寸，外壳采用拉伸成型的钢制圆筒结构，端盖通过铆点和外壳固定，不需要额外的螺丝连接，这种结构能在保证壳体强度的前提下，最大限度压缩电机的径向尺寸，端盖上预留的通风缺口刚好对应内部碳刷和换向器的位置，能在电机运转时通过转子自带的风叶带动空气流通，带走碳刷摩擦和线圈通电产生的热量，避免长时间高负载运转时出现过热退磁的问题。

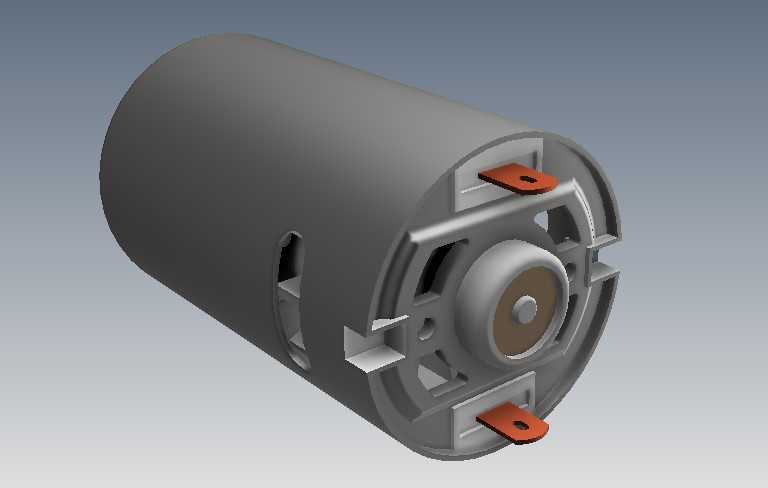

　　电机尾部的端盖上预留了两个对称的安装缺口，这两个缺口是专门为电机安装固定设计的，做设备结构设计时，可以直接在安装板上对应位置做两个凸台卡入缺口，或者用U型压片压住电机外壳尾部，不需要在电机本体上打孔，就能实现电机的周向固定，避免电机输出扭矩时本体跟着转动。关于安装边界和尺寸参数，这款电机的主体外径为36mm，不含输出轴的本体长度为50mm，输出轴直径为3.17mm，输出轴伸出端盖的长度为12mm，端盖上的安装固定孔位间距为25mm，做安装结构设计时，需要预留至少38mm的径向安装空间，轴向方向要给输出轴端的传动件预留至少15mm的装配空间，尾部要给接线端子预留5mm以上的走线空间，避免装配时出现干涉。

　　另外要注意，电机的两个接线端子位于尾部端盖的侧面，走线时要避开电机外壳的铆接位置，防止线材被铆点的锐边割破绝缘层造成短路。在做配套的传动结构设计时，输出轴上搭配的传动件内孔要做和轴匹配的D型结构，顶丝的位置要对应D型轴的平面位置，这样锁紧后能承受更大的扭矩冲击，不会因为履带卡滞导致传动件和轴之间出现相对转动。如果是做密封结构的设备，还要注意这款电机本身没有防水设计，端盖和外壳的配合位置、输出轴和端盖的配合位置都没有密封胶圈，不能直接在有水淋或者高湿度的环境下使用，如果要在这类场景使用，需要额外给电机设计密封外壳，同时预留散热通道，避免密封后电机散热不畅烧毁。很多刚接触小型设备结构设计的工程师，在选这类小电机的时候容易忽略安装位的匹配问题，要么预留的径向空间不足导致电机装不进去，要么没有做周向防转结构，导致电机大扭矩输出时本体跟着转动，拉断接线，参考这个三维模型的结构细节，就能在设计阶段把这些安装边界都考虑进去，减少后续打样调试时的修改次数。另外这类有刷电机的碳刷是易损件，在做整体结构设计时，如果设备需要长时间连续运转，最好在端盖碳刷对应的位置预留维护窗口，不需要拆开整个设备就能更换碳刷，延长设备的整体维护周期。
