带安装底座有刷直流驱动电机结构

　　这款有刷直流电机的三维结构，还原了小功率动力输出单元的完整装配细节，在民用小型设备、低压驱动场景里的适配性很强，比如桌面自动化输送模组、小型阀门执行机构、教学实验台动力端、便携农用机具的驱动单元，都能见到同结构电机的应用。从实际使用场景来看，这类有刷直流电机的优势在于驱动电路简单，不需要复杂的换向控制逻辑，低压供电场景下启动扭矩输出直接，调速仅需调整供电电压即可实现，对于成本控制严格、控制逻辑简单的设备来说，选型优先级很高。

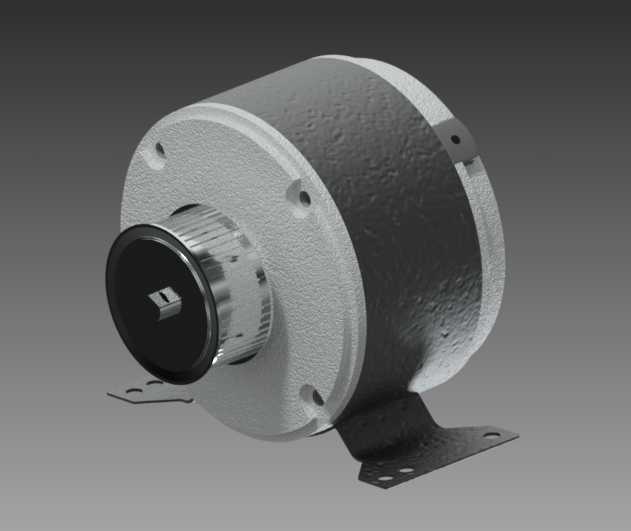

　　从结构设计思路来看，模型完整还原了定子机壳、前端盖、输出轴带轮、安装底座的全部配合关系：机壳采用卷制钢质外壳搭配铸铝端盖的组合，既保证了定子磁钢的安装定位精度，又通过端盖的散热筋结构提升了连续运行时的热量散出效率；输出轴端集成了同步带轮结构，不需要额外加装传动连接件，就能直接和同步带配合实现动力输出，减少了装配环节的同轴度调整工作量，也避免了额外连接件带来的传动间隙。前端盖的三个均匀分布安装孔，既可以用来固定端盖与机壳的连接，也能作为前端负载安装的定位基准，在做结构适配时，可以直接以这三个孔的位置作为安装限位参考，不需要额外做定位工装。

　　底部的冲压成型安装底座是这个结构的实用设计点，底座采用弯折钢板结构，两个安装支脚向外延伸，支脚上预留的长条形安装孔可以适配不同孔距的安装面，在设备机架加工存在小范围孔位误差时，不需要重新加工机架，仅需调整电机在安装面上的位置就能完成固定，降低了机架加工的精度要求。底座与机壳的连接采用点焊加螺栓紧固的双重固定方式，既保证了电机运行时的底座刚度，避免高速运转时底座产生共振噪音，也方便后期维护时拆卸底座调整安装角度。

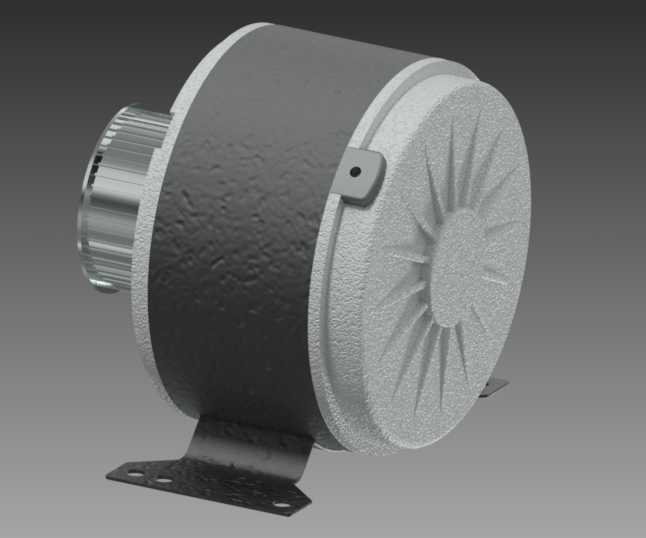

　　从安装边界尺寸来看，机壳的圆柱形外径是整机最大径向尺寸，在做设备内部布局时，需要给机壳预留至少5mm的径向散热空间，避免机壳直接贴合设备内壁影响散热；输出轴的伸出长度从前端盖端面算起，刚好覆盖同步带轮的安装宽度，带轮的齿形为常规圆弧齿，适配市面上通用的同步带规格，选型传动件时不需要定制特殊规格带轮。轴向尺寸上，后端盖的凸起部分是电刷组件的安装腔，布局时要注意预留电刷更换的操作空间，不能将后端完全贴死在设备壁板上，否则后期维护更换电刷时需要整体拆下电机，增加维护工作量。

　　功能特性上，这个结构的有刷电机采用内置碳刷架设计，碳刷的压力通过涡卷弹簧自动补偿，在碳刷正常磨损周期内不需要人工调整压力，能保证运转过程中换向的稳定性，减少换向火花带来的电磁干扰。输出轴的轴承采用两端深沟球轴承支撑，能承受一定的径向负载，在直接驱动同步带、轻负载齿轮的场景下，不需要额外加装支撑轴承座，简化了整体传动结构。机壳表面的粗糙纹理是喷塑处理的还原，这种表面处理既能提升机壳的防锈能力，也能在电机运转时减少表面反光，在有视觉检测的设备场景下，不会因为机壳反光影响视觉传感器的判断。

　　在做三维建模适配时，这个模型的所有配合面都做了公差还原，端盖与机壳的配合为过渡配合，安装底座与机壳的贴合面做了平面度处理，输出轴与带轮的配合为过盈配合，在做虚拟装配验证时，可以直接调用这个模型做干涉检查，不需要再额外调整配合公差。对于做小型设备开发的结构工程师来说，这个模型可以直接导入装配体作为动力单元参考，提前预留安装空间、传动件配合位置，减少前期方案设计时的建模工作量，也能避免因为动力单元尺寸估算错误导致的后期结构改版。
