14齿单双轮毂链轮传动结构设计

　　链传动作为机械传动系统中应用极为广泛的传动形式，在中低速、重载、传动中心距较大的工况下，相比带传动具备传动比精准、无弹性滑动、张紧力小、轴承受载低的优势，相比齿轮传动则对安装精度要求更低、适配远距离动力传递，广泛应用在输送设备、农业机械、轻工包装线、小型动力传输单元中。本次涉及的14齿链轮，同时覆盖单轮毂与双轮毂两种结构形式，可适配不同的安装空间与载荷工况需求。

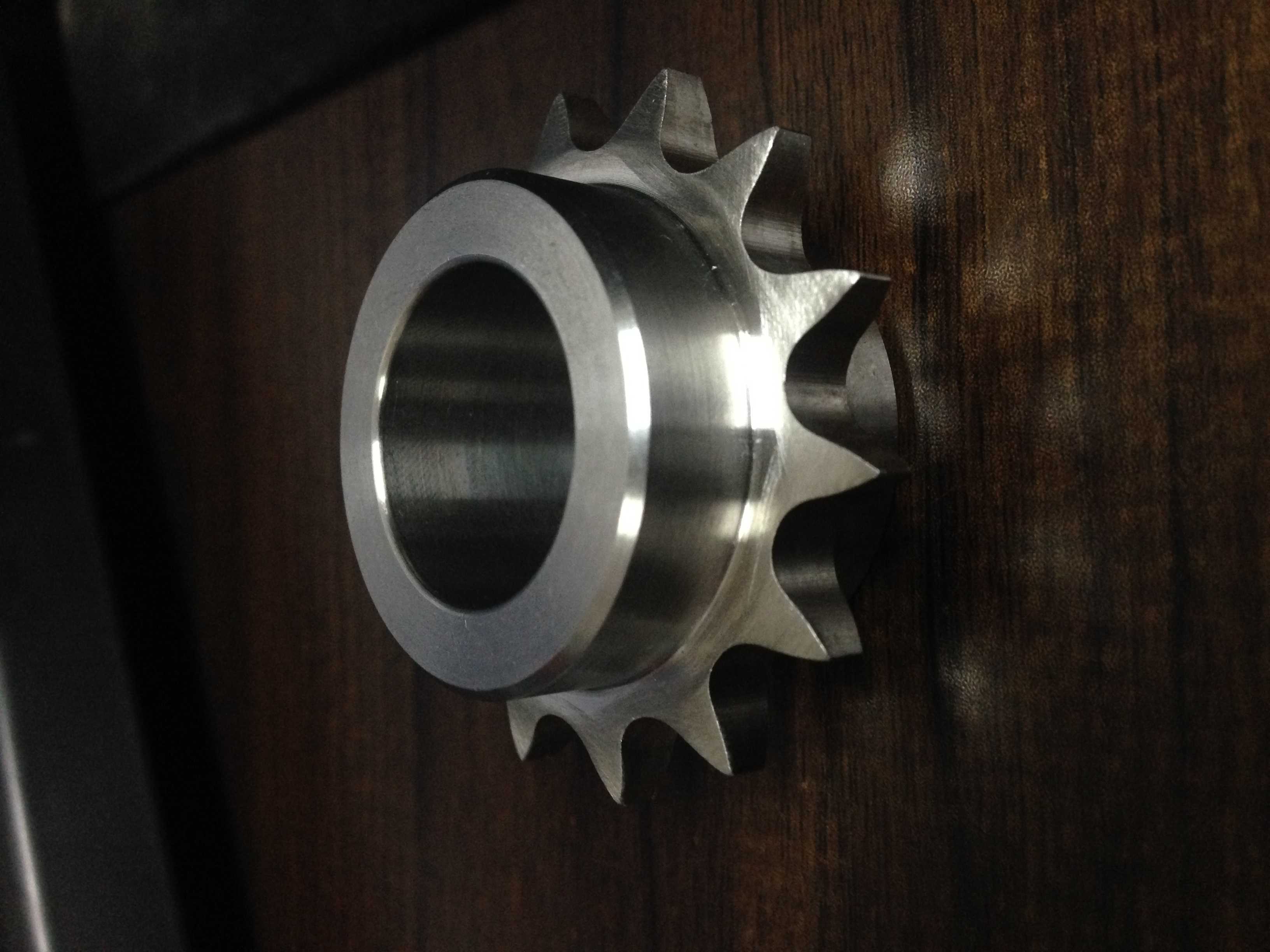

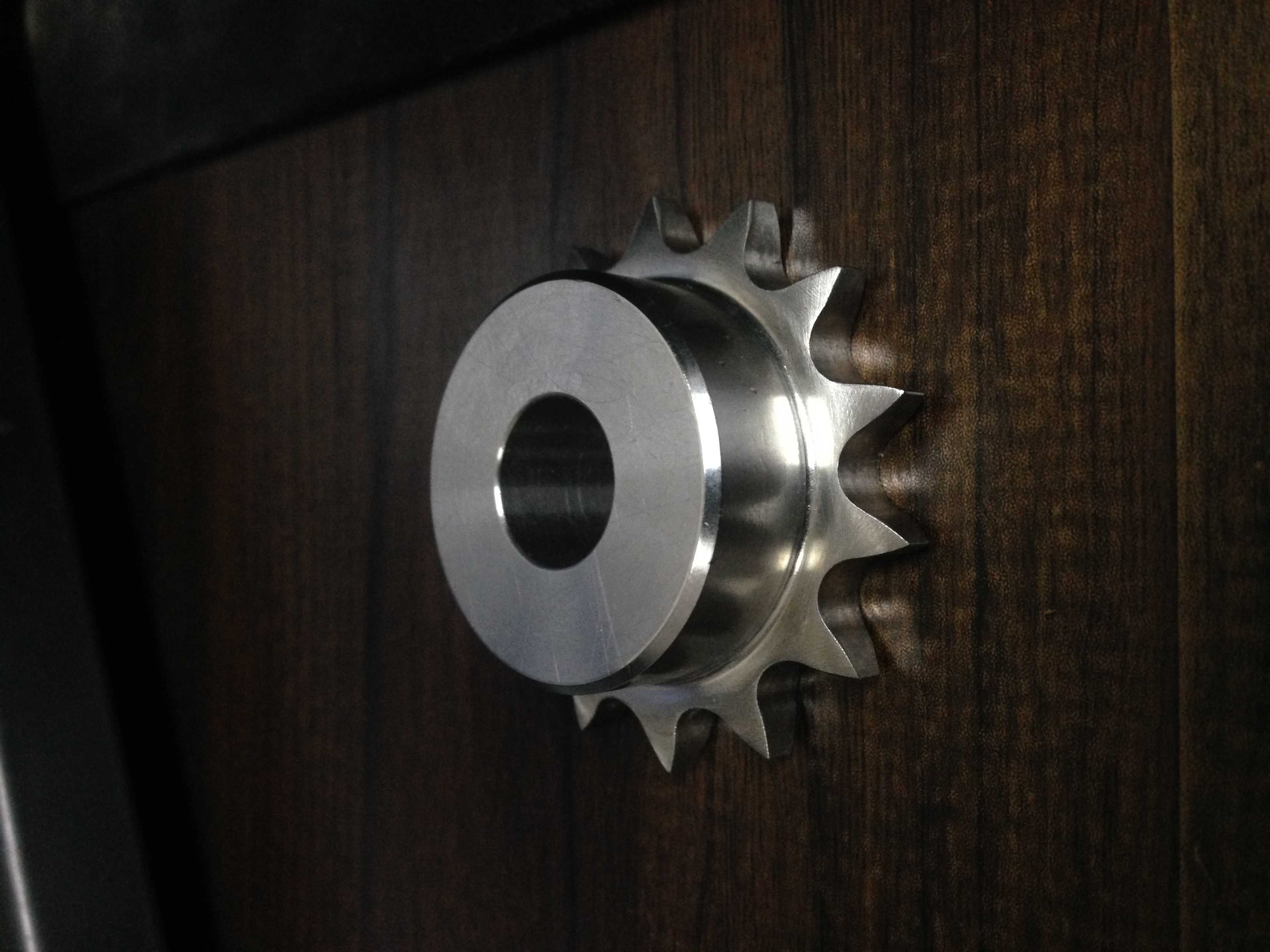

　　从实际应用场景来看，单轮毂结构的链轮通常用于单侧支撑的传动轴端，安装时轮毂侧贴靠轴肩定位，另一侧通过轴端挡圈或者锁紧螺母实现轴向固定，这类结构占用轴向空间更小，适合安装位置紧凑、传动载荷中等的场合，比如小型输送线的从动端、包装机械的送料机构传动端；双轮毂结构的链轮则是在链轮腹板两侧均设置轮毂凸台，安装时可跨接在两个支撑轴承之间的轴段上，两侧轮毂可分别与轴套、轴承内圈配合，受力时轴的弯曲载荷分布更均匀，能承受更大的交变冲击载荷，多用于动力输入端、重载输送线的主动传动端，以及需要频繁正反转的传动工位，避免单侧轮毂受力导致的轴偏磨、链轮窜动问题。

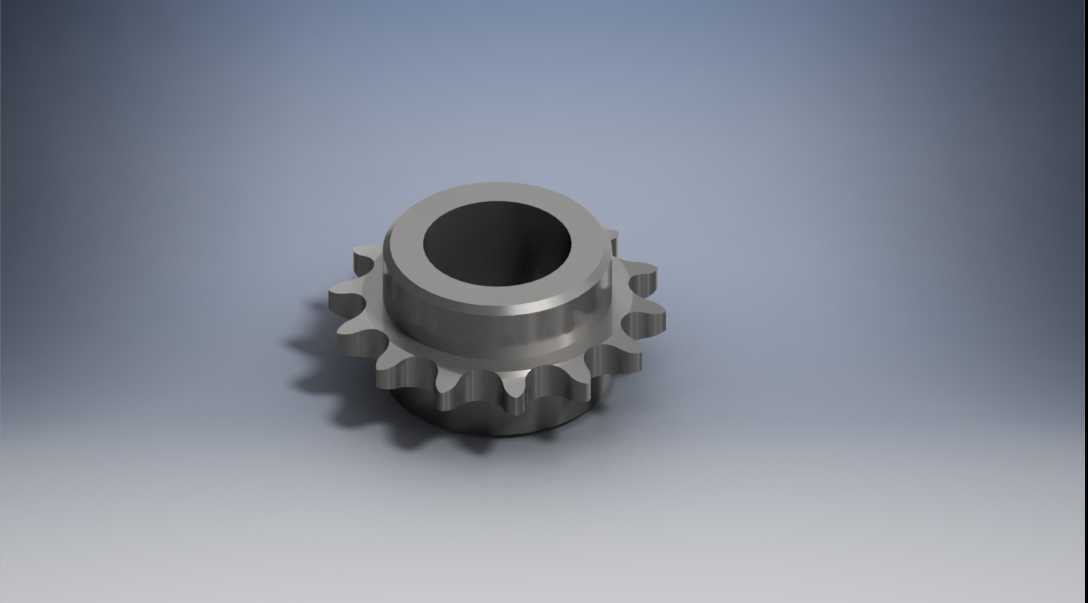

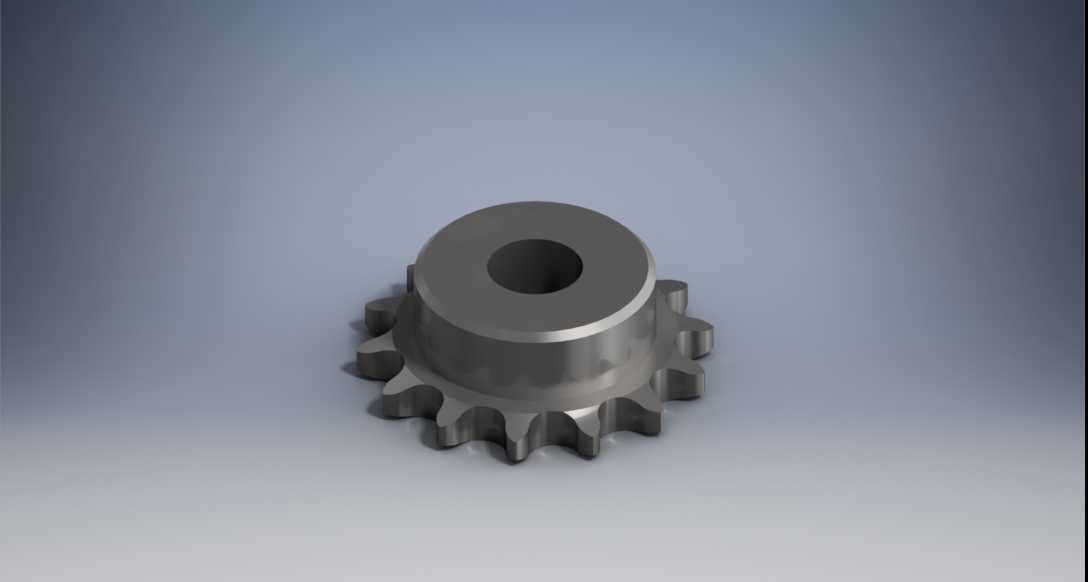

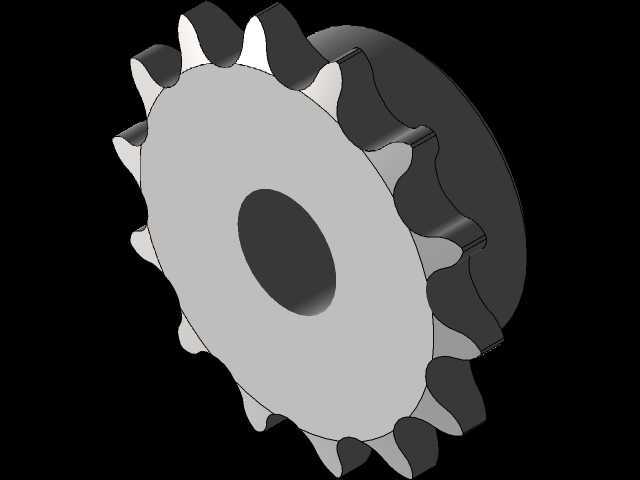

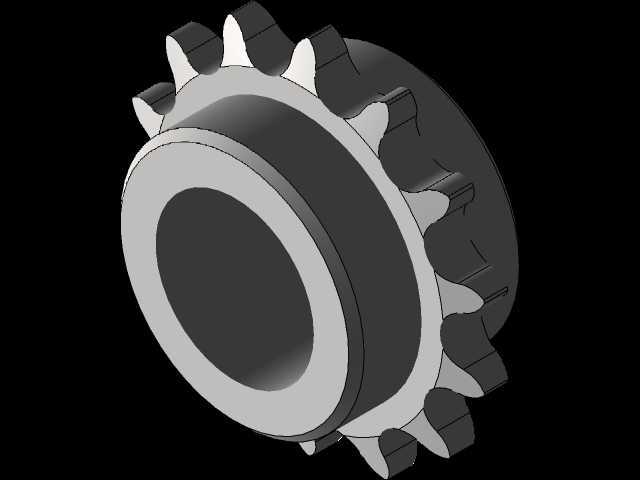

　　该链轮的齿顶圆外径为47毫米，14齿的齿数设计属于小齿数链轮范畴，小齿数链轮的优势在于同等节距下整体径向尺寸更小，可压缩传动机构的整体体积，但设计时需要注意齿形的加工精度，避免齿数过少导致的链节啮入冲击增大、多边形效应加剧的问题。建模过程中，齿形参数严格匹配对应节距的滚子链尺寸，齿沟圆弧半径、齿面工作段长度、齿顶圆弧参数均按照链传动设计规范取值，保证滚子啮入时能顺滑贴合齿沟，减少啮合过程中的冲击与磨损。轮毂部分的内孔为光孔设计，可根据实际轴径需求后续加工键槽或者顶丝孔，适配不同直径的传动轴；轮毂的外径与轴向长度按照轮毂强度计算公式取值，保证键槽挤压强度、轮毂与轴的配合接触面积满足额定扭矩传递需求，避免传动过程中出现轮毂开裂、键连接失效的问题。

　　从安装边界来看，单轮毂结构的轴向总厚度为腹板厚度加单侧轮毂长度，安装时需要预留的轴向空间略大于总厚度，保证轴端挡圈的安装空间；双轮毂结构的轴向总厚度为腹板厚度加两侧轮毂长度，安装时需要确认轴段上两个支撑轴承的间距大于双轮毂总长度，预留0.5到1毫米的轴向窜动间隙，避免链轮运转时与轴承端盖发生摩擦。链轮的腹板部分采用等厚度设计，在保证整体结构强度的前提下尽可能减轻自重，减少转动惯量，对于频繁启停的传动工位，更低的转动惯量可降低启动瞬间的电机负载冲击，提升传动系统的响应速度。

　　在实际选型替换时，需要确认该链轮适配的链条节距与滚子直径，保证与现有链条参数匹配，避免出现跳齿、卡滞、异常磨损的问题；同时要核对轴孔直径与键槽尺寸，若现有轴径与模型内孔存在差异，可在建模环境中直接修改内孔参数，调整轮毂长度以适配不同的轴段安装尺寸。两种轮毂结构的链轮齿形部分参数完全一致，可在同一传动系统中互换使用，仅需根据安装位置的支撑形式选择对应的轮毂结构即可，无需调整链轮中心距与链条长度。建模过程中对齿形部分做了工艺性优化，所有棱角处均设置了微小的倒角，既避免热处理过程中的应力集中问题，也能减少安装过程中锐边划伤的风险，符合机械零件的加工工艺要求。
