RS型推拉式直流电磁阀结构设计

　　这款推拉式电磁阀的结构设计，核心围绕小空间内的高频通断执行需求展开，从实际装配场景倒推每一处结构的公差与配合逻辑。在轻工自动化生产线的气动回路、小型流体管路通断控制场景中，这类直动式电磁阀不需要额外的先导压力驱动，靠线圈通电产生的电磁吸力直接带动衔铁动作，响应速度可以做到毫秒级，适合分拣机构、小型夹具锁紧、医疗设备流体切换这类对动作节拍要求高的工位。

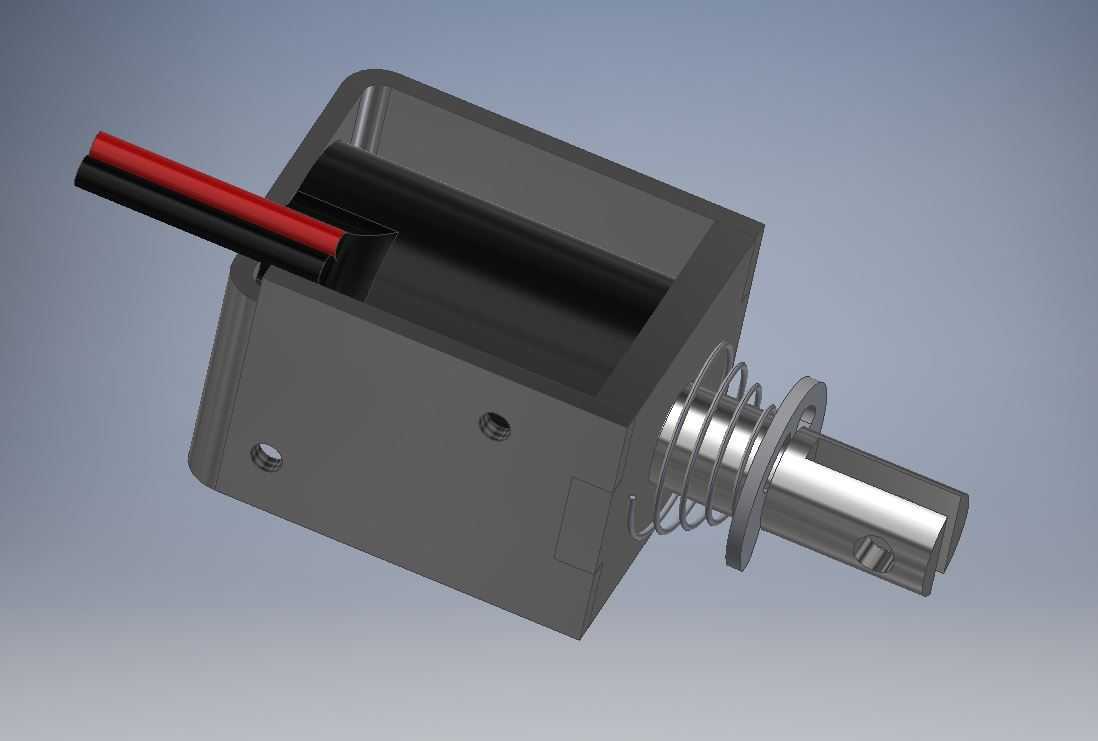

　　从结构布局来看，主体采用方形塑封外壳，一方面是为了适配设备安装板上的方形开孔，相比圆形外壳能更好地限制周向转动，不需要额外加装防转销，减少装配零件数量；外壳侧面预留的两个安装小孔，采用沉头设计，安装时螺丝头完全沉入壳体内，不会突出外壳表面干涉周边布线或者其他元件的安装，孔位的中心距按照常规小型执行元件的安装模数设计，能直接替换市面上同规格的老旧电磁阀，不需要重新加工安装板。

　　伸出端的动铁芯部分搭配复位弹簧，弹簧的预压缩量经过反复校核：线圈断电时，弹簧弹力要能可靠推动动铁芯复位到初始位置，克服铁芯残留磁滞带来的吸合阻力，同时弹簧刚度不能选得过大，否则会提升线圈的吸合功率要求，增加不必要的能耗。动铁芯的导向段采用磨削加工的光滑圆柱面，和前端的导向套采用小间隙配合，间隙控制在0.02mm到0.03mm之间，既保证动作时不会出现卡滞，又能减少铁芯动作时的侧向晃动，降低动作噪音，延长使用寿命。动铁芯端部的扁位结构，是为了外接执行连杆时的周向固定，避免连杆随铁芯动作时发生转动，保证执行位置的重复精度。

　　尾部的出线部分采用双绝缘导线直接引出的设计，红色为正极、黑色为负极，接线时不需要额外打开外壳接线，减少现场接线的工作量，导线和外壳的结合处做了密封灌胶处理，能阻挡车间内的粉尘、少量切削液飞溅进入线圈腔，避免线圈短路故障。线圈部分完全塑封在方形外壳内部，相比外露式线圈，散热虽然略受影响，但防护等级更高，适合在多粉尘、有少量油污的车间环境下长期使用，线圈的漆包线选用耐高温等级的型号，长期通电工作时外壳温度控制在安全范围内，不会出现过热烧毁的问题。

　　在安装边界上，这款电磁阀的整体轴向尺寸控制得非常紧凑，方形外壳的边长适配30mm安装间距的标准铝型材安装槽，不需要额外加装转接板就能直接固定在型材机架上；动铁芯的伸出行程控制在合理范围内，既满足常规小行程执行的需求，又不会因为行程过长导致电磁吸力衰减过多，保证全行程范围内的吸力都能可靠驱动负载。设计时还特意考虑了动作时的冲击问题，动铁芯的吸合端面做了薄缓冲垫结构，吸合时不会出现金属硬碰撞的异响，也能减少长期动作带来的端面磨损，保证长期使用后的行程精度不会出现明显偏移。

　　从实际选型适配的角度看，这类电磁阀不需要复杂的控制回路，直接给对应额定电压的直流供电就能可靠动作，控制逻辑简单，非常适合集成在小型自动化设备、实验仪器、小型流体控制装置里，相比气动执行元件不需要配套气源管路，整体布置更简洁，维护点更少。结构建模时所有配合面的公差都按照实际加工能力设定，塑料外壳的脱模斜度、金属零件的加工倒角都做了完整还原，动铁芯和弹簧的运动行程也做了限位校核，不会出现超行程脱出的问题，完全符合实际量产零件的结构要求。
