消防喷淋系统20mm口径洒水喷头结构

　　这款20mm口径洒水喷头，是自动喷水灭火系统里的核心终端执行部件，日常在民用建筑、工业厂房、仓储空间的消防管网里大量部署，平时处于管网压力保压的待命状态，一旦防护区域出现火情，环境温度达到动作阈值后，喷头内部的热敏支撑元件失效，溅水盘在水流冲击下展开，将压力水均匀打散成覆盖对应防护面积的水滴，实现控火、灭火的作用。

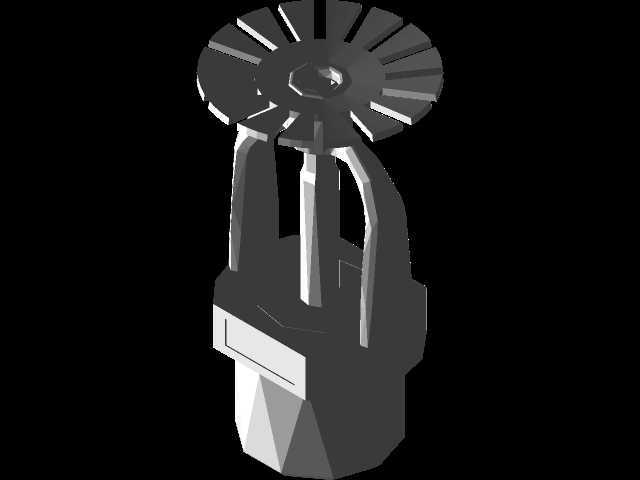

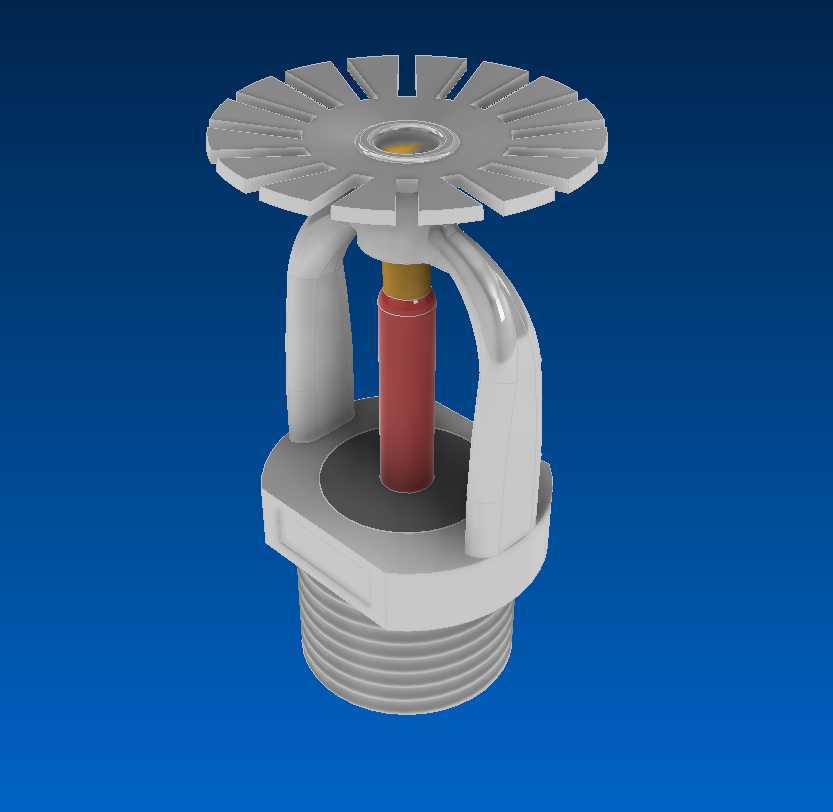

　　从结构设计逻辑来看，底部的外螺纹接口采用标准管螺纹规格，公称通径对应20mm，安装时直接与消防支管的内螺纹接头旋合，接口处需缠绕密封生料带保证管网静压下无渗漏，安装后喷头溅水盘与吊顶、楼板的距离需要符合施工规范要求，避免遮挡洒水覆盖范围。中间的支撑框架采用对称式双支臂结构，这种结构一方面可以给热敏元件提供稳定的支撑力，承受管网日常的静压推力，避免误动作；另一方面支臂的流线型外形可以减少对水流的干扰，让水流向上冲击溅水盘时流态更稳定，不会因为支臂挡水出现洒水盲区。

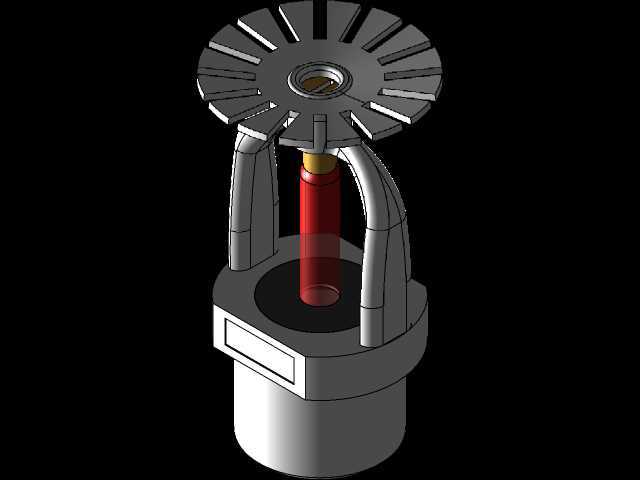

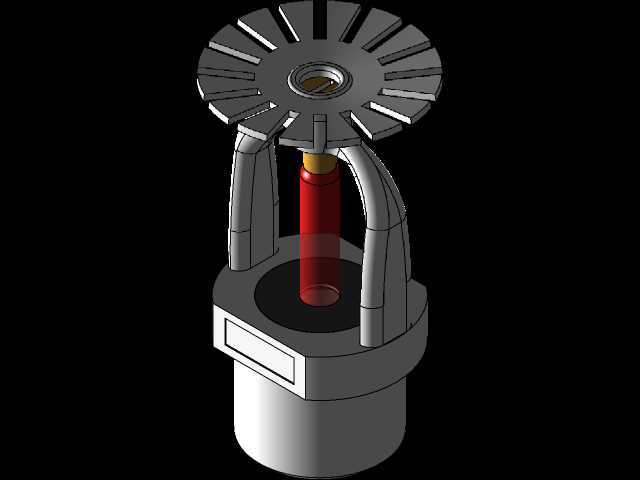

　　热敏触发部分采用玻璃球感温元件，不同颜色的玻璃球对应不同的公称动作温度，日常选型时需要根据安装场所的最高环境温度来匹配，比如普通常温场所选用68℃级别的玻璃球，高温作业场所则需要选用对应更高温度等级的元件，避免环境高温导致喷头误喷。溅水盘采用齿形开槽的盘式结构，盘面上的辐射状开槽与齿形边缘经过水力计算优化，当压力水从喷嘴喷出冲击到溅水盘时，水流会被齿边切割、被开槽分流，一部分水滴向下喷射覆盖喷头正下方区域，一部分水滴向四周水平抛洒，还有部分细小水滴向上扩散，在喷头下方形成均匀的布水曲面，保证整个保护半径内的喷水强度达到设计要求，不会出现局部水量不足的情况。

　　在实际工程选型时，除了口径参数，还需要结合安装场景的火灾危险等级确认喷头的流量系数，不同的溅水盘结构对应不同的布水特性，比如直立型、下垂型、边墙型喷头的溅水盘结构存在明显差异，这款下垂型安装的喷头，溅水盘的齿形角度更偏向于将水流向下、向四周均匀分布，适合安装在无吊顶的管网下方或者吊顶下的平面布置场景。安装过程中需要注意，不能用工具夹持溅水盘或者感温玻璃球部位施力，必须使用专用扳手夹持喷头的六角基座部位旋紧，避免外力导致玻璃球破裂、框架变形，影响喷头的正常动作性能与布水效果。

　　日常运维过程中，需要定期检查喷头是否存在磕碰损伤、玻璃球是否有积尘或者被涂料覆盖，一旦发现喷头出现渗漏、框架变形、玻璃球破损的情况，必须立即更换同规格同参数的喷头，不能随意用其他口径或者其他温度等级的喷头替代，避免火情发生时喷头无法正常动作，或者布水范围达不到设计要求，影响灭火效果。从三维建模的角度来看，这类喷头的建模重点在于溅水盘的齿形阵列、支臂的曲面过渡、螺纹接口的标准牙型还原，建模时需要保证各部件的装配间隙符合实际产品的公差要求，感温元件与支撑座、喷嘴的配合位置要准确，还原实际产品的装配关系，方便后续做消防系统的BIM排布、安装干涉检查时直接调用。
