TOTX1350(F)型Toslink光纤音频光发射接口

　　在消费类音频设备、专业音视频传输系统的板卡设计环节，Toslink光发射接口是实现数字音频光电隔离传输的核心接插件，这款TOTX1350(F)型号的光发射机，主要承担将板载音频芯片输出的电信号转换为光信号、通过光纤链路向外传输的功能，能从物理层面彻底阻断电气回路的共模干扰，避免不同设备接地电位差引发的电流噪声，在HiFi播放设备、家庭影院功放、专业调音台外设、工业音频采集终端里都有广泛的应用场景。

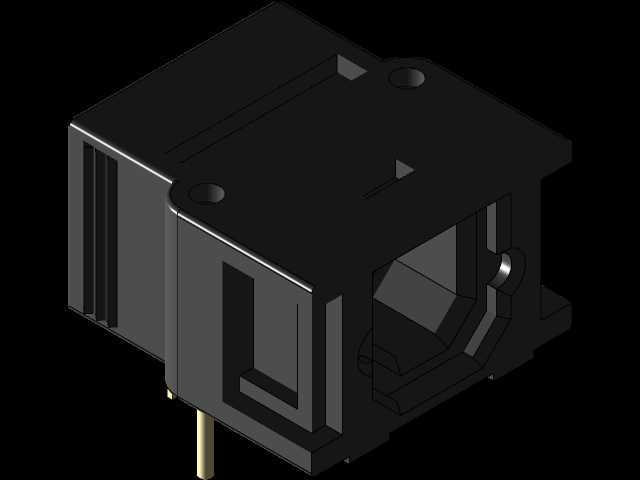

　　从实际结构设计的角度看，这款接口的外形采用了行业通用的Toslink标准封装轮廓，主体为黑色绝缘塑壳结构，外壳两侧预留了定位安装柱，适配PCB板上的标准安装孔位，安装时插脚穿过PCB焊盘后，两侧的定位柱能先卡入板上对应定位孔，完成器件的预固定，避免过波峰焊时器件偏移导致的引脚虚焊、接口对位偏差问题。接口正面是标准的方形光纤插拔腔，内部做了导向倒角，能适配通用规格的Toslink光纤插头，插拔时的导向行程经过匹配，不会出现插头插偏顶坏内部发射管的问题，腔体内部的限位结构能保证插头插入后，光纤端面与内部光发射管的距离保持在设计要求的耦合范围内，保证光信号的传输效率，避免光功率损耗过大导致的接收端信号误码。

　　建模过程中需要特别注意安装边界的把控：器件伸出PCB板面的高度要严格匹配实际器件的尺寸，避免结构设计时外壳与接口出现干涉；底部伸出的插脚长度要符合波峰焊的工艺要求，引脚间距严格遵循官方 datasheet 给出的焊盘尺寸，不能随意调整引脚位置，否则会导致PCB打样后器件无法正常插装。需要注意的是，这类用于渲染的外观模型，内部的光发射芯片、精细塑壳卡扣结构不需要做精确还原，仅需要保证外部安装尺寸、插脚位置、接口插拔腔的外形尺寸与实物一致即可，完全能满足结构干涉检查、产品外观渲染的使用需求，如果要做生产级的精确结构验证，还是需要参考原厂给出的精确规格书对内部结构做补充建模。

　　从实际选型使用的角度看，这类光发射接口的塑壳采用耐温阻燃材质，能过常规波峰焊的高温工况，不会出现焊接受热变形的问题；外壳的金属屏蔽部分（如果是带屏蔽的版本）需要在PCB设计时预留接地焊盘，焊接后与板上的信号地连通，能进一步提升接口的抗干扰能力，避免空间电磁辐射串入光信号链路引发的音频底噪。在做整机结构设计时，接口的外露端面要与设备外壳的开孔精准对位，开孔边缘要做倒角处理，避免用户插拔光纤时被锐边划伤，同时开孔尺寸要留够足够的公差，避免外壳加工误差导致接口被挡住、光纤插头无法正常插入。

　　很多刚接触音频板卡设计的工程师，容易忽略这类接口的安装高度差问题，不同厂家生产的同规格Toslink接口，塑壳高度、插脚折弯尺寸会有微小的公差，建模时如果完全照搬单一型号的尺寸，没有预留足够的适配间隙，很容易出现组装时外壳压到接口塑壳、导致器件引脚脱焊的问题，因此在做结构堆叠的时候，要在接口顶部与外壳内壁之间预留至少0.5mm的安全间隙，抵消器件公差和组装公差带来的尺寸偏差。另外，接口两侧的固定柱不要设计得过盈配合，要留轻微的间隙，方便焊接时器件能自动微调位置，抵消PCB焊盘加工的位置偏差。

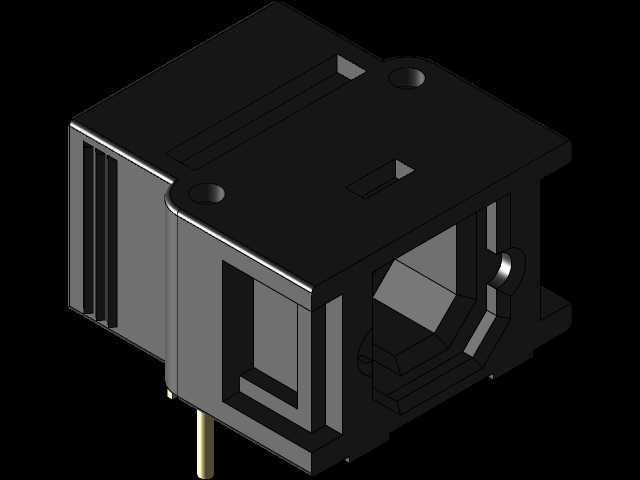

　　这款模型的外观做了写实的材质区分，黑色塑壳部分做了哑光磨砂的质感还原，金属插脚部分做了镀金黄铜的材质表现，接口内部的空腔结构也做了还原，用于产品宣传渲染、结构装配演示的时候，能达到足够的真实感，不需要再额外调整外观细节。对于做音频设备结构设计的工程师来说，这类通用接口的三维模型能大幅减少重复建模的工作量，直接导入装配体中就能做干涉检查和布局验证，不需要从零开始绘制外形，能有效缩短产品开发的周期。
