方形线圈结构射频识别应答器结构设计

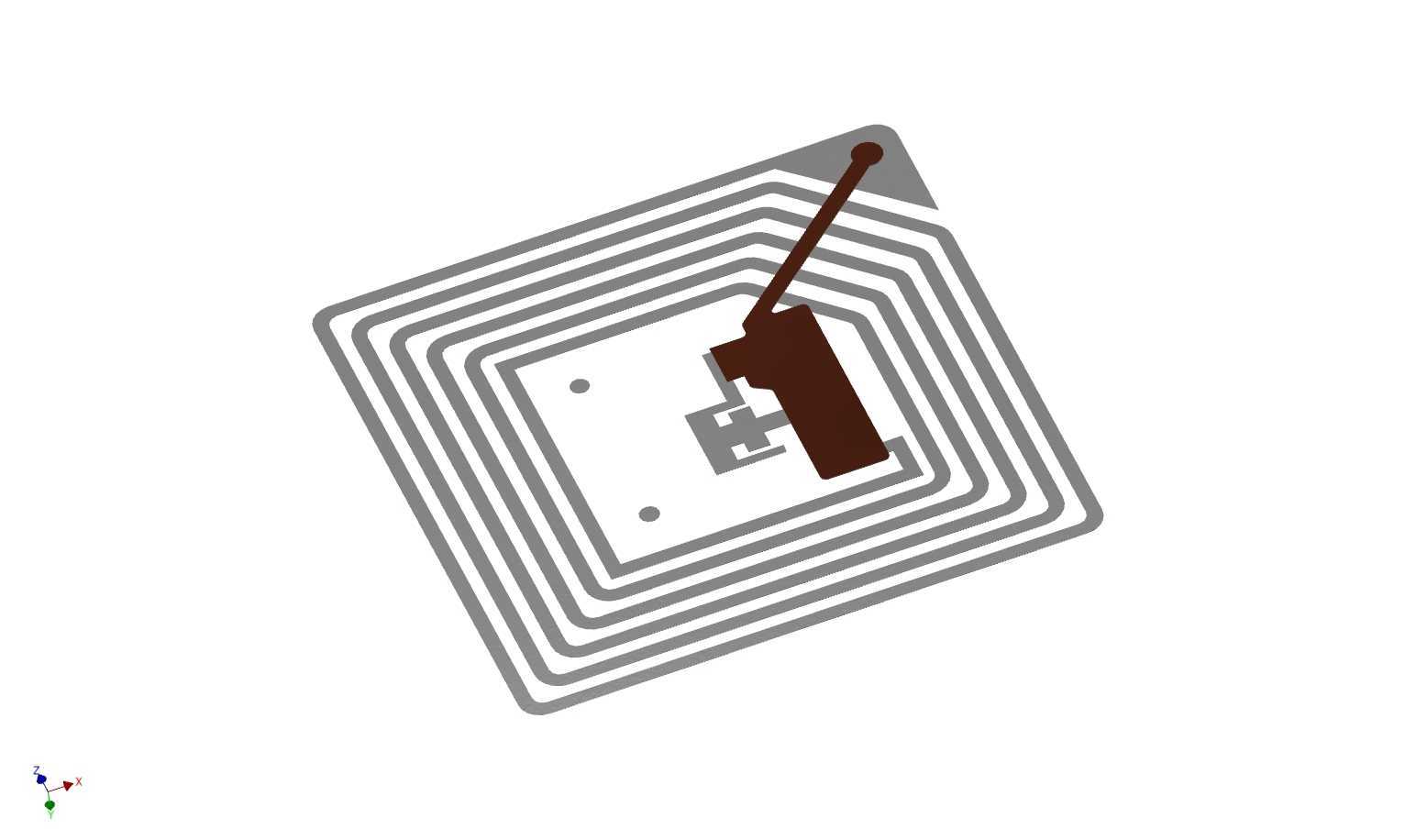

　　在工业产线物料追溯、仓储物流货位管理、门禁身份核验、智能交通车辆识别等场景中，射频识别应答器是完成非接触式数据交互的核心终端载体，区别于有源射频标签的电池供电结构，该款无源应答器依靠读写器发射的射频场获取工作能量，无需额外供电线路即可完成身份编码的回传，适配长期免维护的部署需求。从结构设计逻辑来看，该应答器采用方形螺旋平面线圈作为天线主体，线圈走线采用等间距回环布局，这种布局相比圆形线圈在相同外形尺寸下能获得更大的有效耦合面积，在正对读写器天线时的磁场耦合效率更稳定，同时方形轮廓更适配常规方形载码体的安装空间，在金属工装、塑料周转箱、设备壳体表面安装时的空间利用率更高。

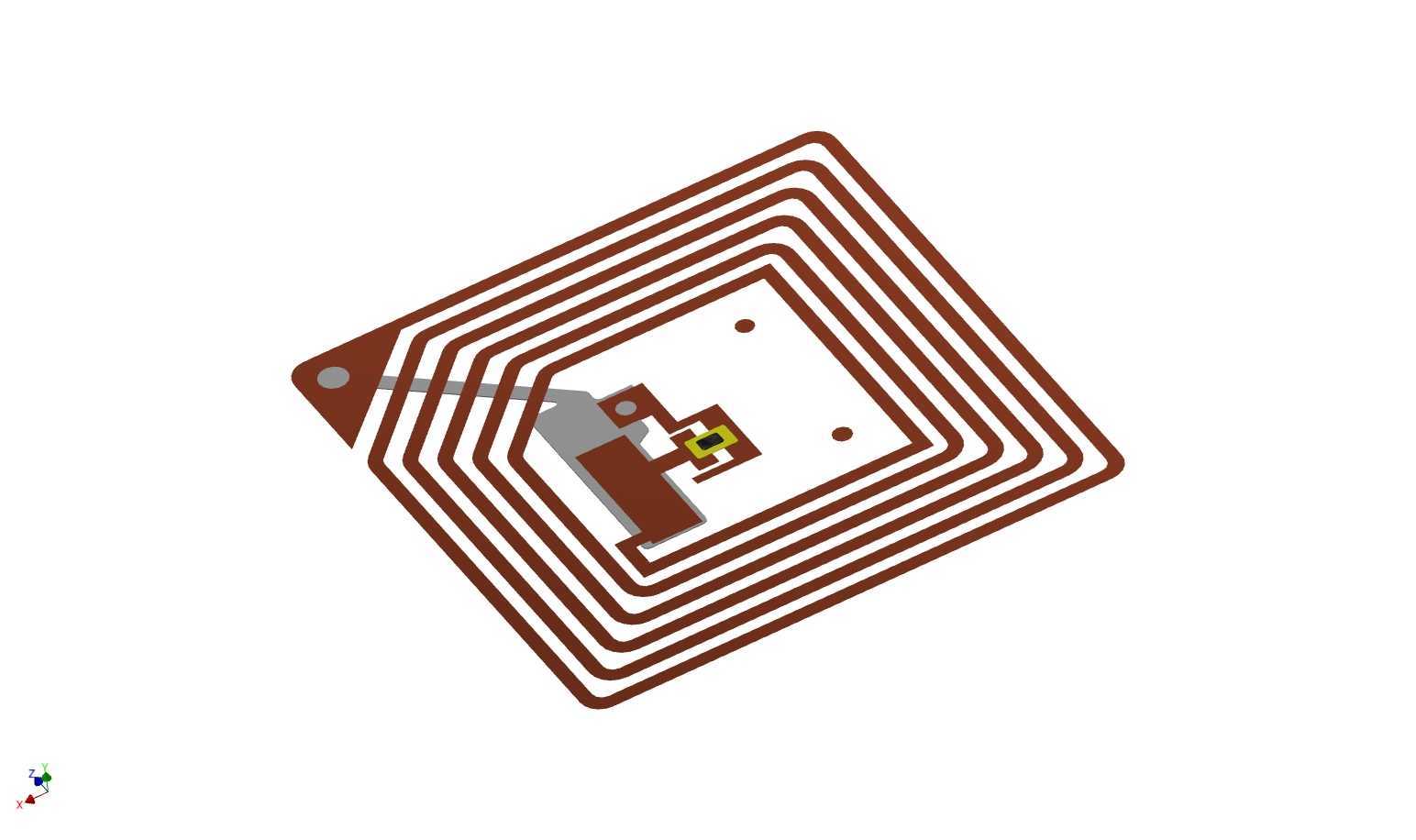

　　线圈中心区域集成了射频匹配电路与应答芯片的承载位，棕色的模组封装结构将芯片与匹配电容完全包覆，一方面避免组装过程中静电、外力对芯片引脚造成损伤，另一方面通过固定的封装结构保证匹配电路的寄生参数稳定，避免因结构偏移导致谐振频率偏移，影响识读距离。线圈基材采用常规FR-4环氧板作为承载基底，基底上预留的两个小圆孔为组装定位孔，可通过塑料铆钉或者背胶定位柱将应答器固定在安装面上，避免长期使用过程中因振动、磕碰出现移位。

　　从安装边界来看，该应答器整体为薄型方形平板结构，厚度方向尺寸远小于长宽方向尺寸，安装时仅需在安装面预留略大于线圈外轮廓的平整区域即可，安装面若为非金属材质，可直接采用背胶粘贴固定；若安装面为金属材质，需在线圈背面增加隔磁片抵消金属涡流对射频场的衰减作用，保证识读性能稳定。在实际功能实现层面，该应答器的线圈匝数经过匹配计算，可适配常规UHF或者HF频段的射频识别系统，线圈的走线宽度、线间距经过阻抗匹配设计，保证天线端的输入阻抗与射频芯片的端口阻抗共轭匹配，最大化能量传输效率，在标准读写器功率下可实现稳定的非接触识读。

　　设计过程中充分考虑了批量组装的工艺性，线圈采用印刷电路板工艺制作，一致性远高于绕制线圈，模组封装采用标准SMT回流焊工艺即可完成组装，无需额外的手工绕线、点胶固定工序，适合批量生产。在实际选型应用中，这类结构的应答器可嵌入到塑料托盘、工装夹具、产品外壳内部，不会额外占用过多安装空间，表面可覆盖塑料、纸质等非金属保护层，不会对射频信号造成明显衰减，相比条形、圆形的小尺寸标签，该款大线圈结构的应答器识读距离更远，角度适应性更好，当读写器天线与应答器存在小角度偏移时，依然能保持稳定的识读效果，适合在工业现场存在安装对位偏差的场景下使用。结构设计上没有多余的冗余结构，所有轮廓均为直线与圆角过渡，没有复杂的曲面特征，建模过程中可通过草图阵列、拉伸等基础特征完成全结构建模，线圈的螺旋走线可通过偏移命令快速生成，封装模组的结构可通过简单的拉伸凸台完成，整体建模逻辑清晰，可直接用于后续的结构仿真、安装干涉检查以及3D打印样件验证。
