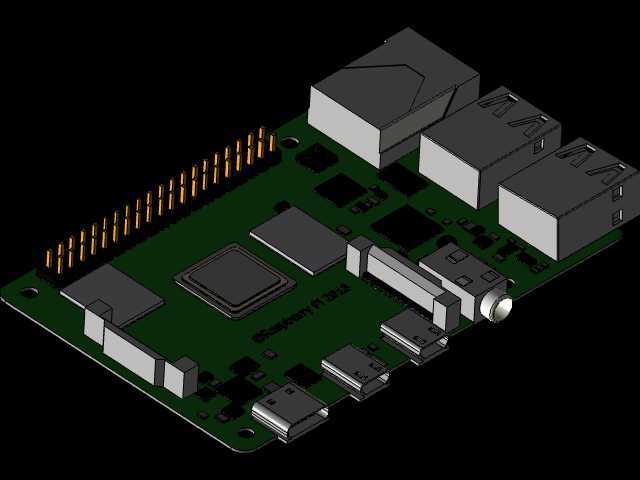

树莓派3单板计算机三维结构模型

　　在嵌入式开发与智能硬件原型验证场景中，单板计算机的结构适配是很多项目落地前需要反复核对的环节，这款树莓派3的三维模型完整还原了实体板卡的所有结构细节，能直接用于设备外壳设计、安装工位排布、周边配件适配等工作。从实际使用场景来看，不管是做工业现场的数据采集终端、小型智能设备的控制核心，还是教学实验用的嵌入式开发平台，都需要提前确认板卡的接口位置、固定孔位与周边结构的干涉情况，这个模型把板上所有元件的高度、位置都做了1:1还原，能直接导入装配体做干涉检查，省去了手动测量实体板卡的繁琐步骤。

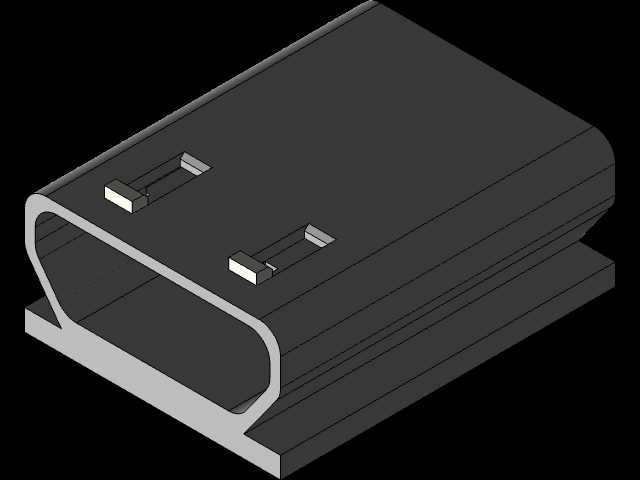

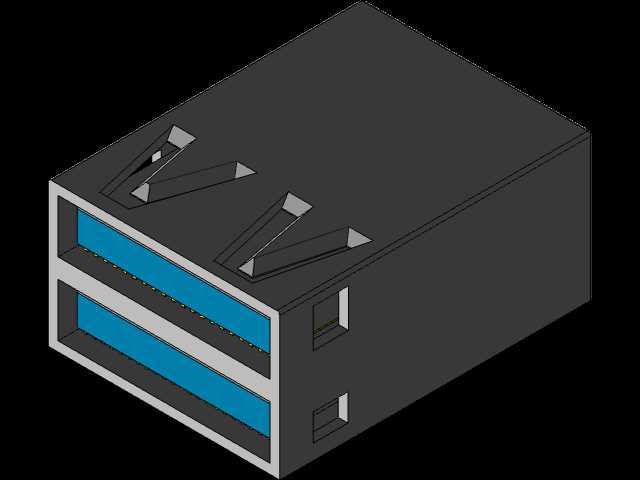

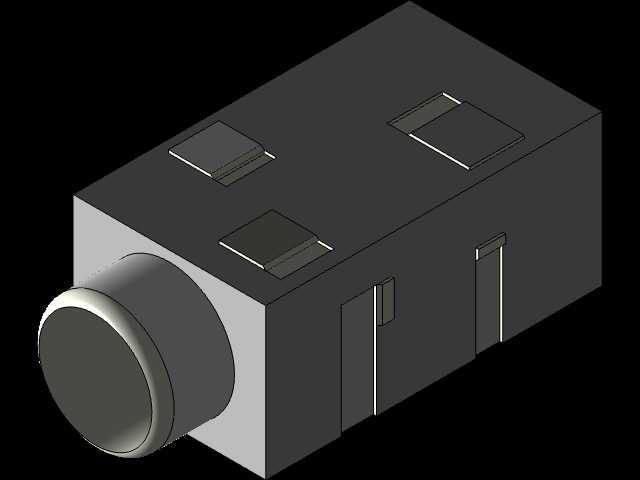

　　从功能特性对应的结构设计来看，模型完整复刻了板载的四个USB Type-A接口、一个以太网接口、HDMI输出接口、3.5mm音频复合接口、Micro USB供电接口，以及CSI摄像头接口、DSI显示接口的位置与外形尺寸，排针的引脚间距、伸出高度都和实物完全一致，板载的主控芯片、内存芯片、以太网控制芯片、无线模块等元件的外形与高度也都做了精准还原，甚至连PCB板的边角弧度、固定孔的倒角都没有遗漏。做结构设计的时候，很多人容易忽略接口周围的预留空间，比如USB接口插U盘的时候需要的插拔空间、HDMI接口插线时的尾部余量、排针接杜邦线时的高度空间，这个模型把所有元件的外轮廓都做了精确表达，在做外壳开孔、安装槽设计的时候，可以直接以模型为基准做拉伸切除，不用反复调整开孔位置与尺寸。

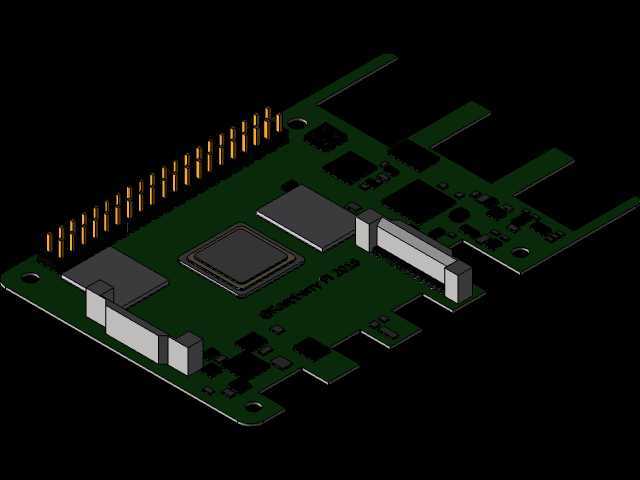

　　设计思路上，这个模型采用分零件建模再装配的方式构建，PCB基板、各类接口、板载芯片、排针、固定孔都作为独立零件存在，方便设计者根据自己的需求做修改，比如需要去掉某个不用的接口来适配紧凑外壳的时候，可以直接隐藏对应零件，或者修改接口的安装位置来适配自定义载板。模型的装配约束完全按照实际焊接位置设定，所有元件的相对位置没有偏差，导入到不同三维软件中也不会出现零件错位的问题。

　　外形尺寸与安装边界方面，模型完全匹配实物树莓派3的外形尺寸，PCB板的长宽尺寸、板厚都和实物一致，四个安装孔的孔距、孔径都符合通用树莓派外壳的安装标准，不管是搭配标准的亚克力外壳、金属外壳，还是自定义设计嵌入式设备的内置安装槽，都可以直接用这个模型做定位参考。板上最高的元件是以太网接口与USB接口的屏蔽罩，模型准确还原了这部分的高度，在设计外壳内部净空的时候，只需要以这个最高高度为基准预留0.5-1mm的安全间隙即可，不用再逐一核对每个元件的高度。排针的伸出高度也做了精准还原，如果设计的设备需要把排针引出到外壳外部接扩展模块，可以直接用模型测量排针顶部到PCB板的距离，来确定外壳上排针开孔的位置与高度。

　　在实际的项目开发中，很多嵌入式项目的结构设计都是在硬件板卡定型前就开始推进的，有了这个精准的三维模型，结构工程师可以和硬件开发工程师并行工作，不用等拿到实体板卡再开始外壳设计，能大幅缩短项目的开发周期。比如做工业环境下使用的树莓派采集终端，需要设计带防水结构的外壳，就可以直接用这个模型来确定密封槽的位置、接口防水胶圈的尺寸，以及内部固定柱的高度，避免出现外壳做好之后和板卡干涉、接口对不上孔的问题。另外在做教学演示或者产品展示的时候，这个模型也可以直接用来做爆炸视图、装配动画，清晰展示树莓派3的硬件结构组成，比单纯的实物照片更能直观体现各个元件的位置关系。
