UCFC210凸台圆形带座外球面轴承结构

　　在轻工输送线、食品加工包装设备、中小型农机传动单元这类需要快速安装调整的传动场景里，带座外球面轴承的应用占比一直不低，UCFC210作为凸台圆形座的常规型号，适配内径50mm的轴系安装需求，这类轴承座的核心优势是自带安装定位凸台，安装时可以直接嵌入设备安装板的预制圆孔内，不需要额外加工复杂的定位止口，对安装板的加工精度要求比方形座更低，很适合现场改造、快装类设备的装配场景。从结构设计来看，这个轴承组件将外球面球轴承与凸台圆形铸造座整合为一体，轴承外圈的球面结构与座体内凹球面配合，允许轴在安装时存在一定范围的角度偏差，自动补偿轴加工、安装过程中产生的同轴度误差，避免轴系因不对中产生的额外附加载荷，大幅降低轴系早期磨损的概率。

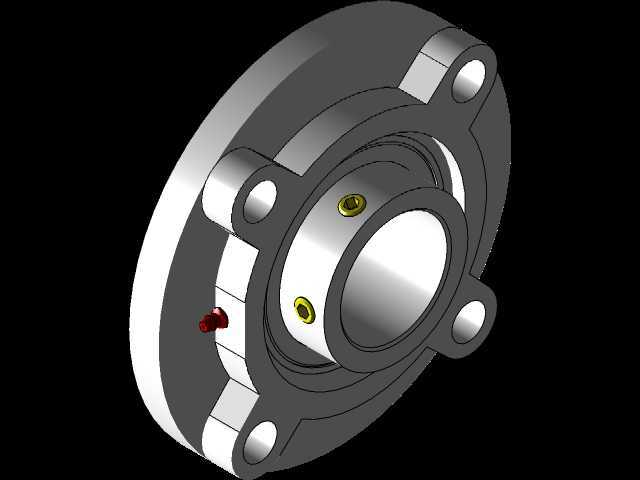

　　座体采用凸台圆形结构，四个安装螺栓孔沿圆周均匀分布，安装时凸台嵌入安装板孔后，四个螺栓锁紧即可完成固定，相比方形座，圆形座的外轮廓占用安装空间更小，在安装面空间受限的辊道、小型传送带辊筒两端安装时，布局灵活性更高。轴承本体自带顶丝锁紧结构，也就是模型上可见的两个内六角顶丝，安装时将轴穿入轴承内孔后，拧紧两个顶丝即可实现内圈与轴的锁紧固定，不需要额外配置轴肩、锁紧螺母等定位零件，装配步骤简单，对现场装配人员的技能要求更低，同时轴承侧端配置的注油嘴，可以在设备不停机的状态下定期补充润滑脂，延长轴承的维护周期，适配长时间连续运转的输送类设备工况。

　　从安装边界来看，UCFC210的座体外径、凸台直径、安装孔中心距都遵循标准尺寸规范，安装板上需要预制的凸台嵌入孔尺寸与座体凸台为间隙配合，四个安装螺栓采用公制常规规格，安装时螺栓的锁紧扭矩需要控制在合理范围，避免铸造座因局部受力过大产生开裂。在实际选型应用中，这类带座轴承通常用于承受径向载荷为主的工况，也能承受一定程度的轴向载荷，适合转速不高、载荷平稳的传动部位，比如包装线的输送辊、农机的排种器传动轴、小型风机的支撑端，在有一定粉尘、水汽的工况下，配合带密封圈的外球面轴承，能有效阻挡外界杂质进入轴承滚道，提升组件的使用寿命。

　　建模过程中需要重点关注几个配合面的尺寸精度：一是轴承外圈与座体的球面配合面，球面的曲率半径需要完全匹配，保证调心功能顺畅，不会出现卡滞；二是内圈的顶丝孔位置，需要保证两个顶丝孔沿内圈圆周120度分布，锁紧时受力均匀，不会出现轴被顶偏的情况；三是座体的安装凸台与安装面的垂直度，凸台端面需要与轴承内孔轴线保持垂直，避免安装后轴系产生偏斜；四是注油嘴的安装位置，需要保证油道连通轴承内部的滚道空间，加注润滑脂时能直接到达滚动体接触区域，避免出现假注油的情况。另外座体的铸造圆角、安装孔的沉头结构也需要按照标准规范建模，避免后续出工程图时出现工艺性问题，比如安装孔处的壁厚需要均匀，避免铸造时产生缩孔缺陷，凸台与座体主体的过渡圆角需要足够大，降低应力集中的风险，在承受冲击载荷的工况下，这个过渡位置是最容易出现断裂的部位，建模时不能随意简化圆角结构。
