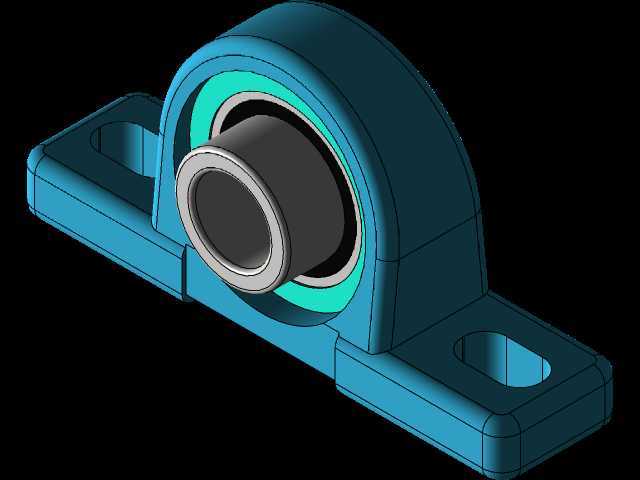

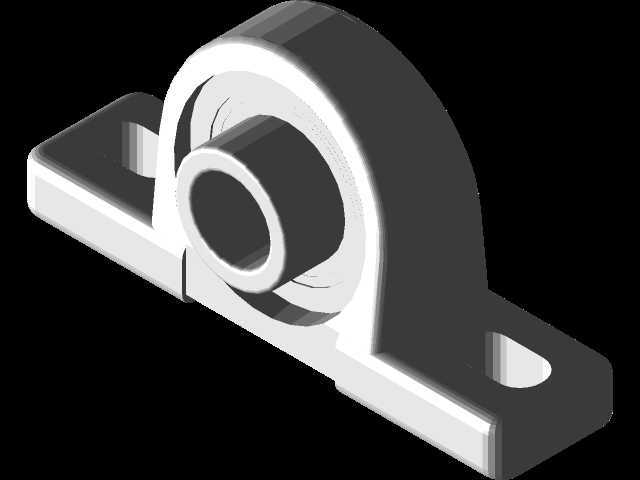

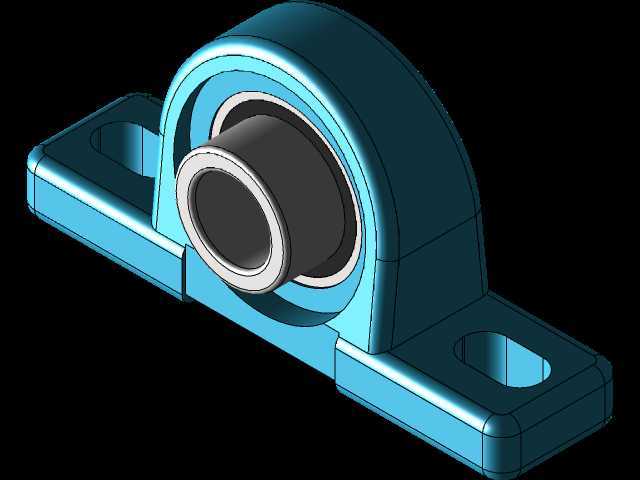

带立式座外球面UCP204轴承结构

　　在轻工输送线、小型食品加工设备、农用辅助机具这类对安装调心有一定要求的传动场景里，带立式座的外球面轴承是非常常见的旋转支承部件，UCP204作为该系列里内径适配20mm轴径的常规型号，很多入门级结构设计人员在做小型传动布局时经常会用到。这类带座轴承的核心优势，是不需要设计人员额外加工复杂的轴承安装座孔，只需要在安装基板上按照座体的安装孔位加工对应的螺栓过孔，就能完成轴承单元的固定，大幅降低了小型设备的机架加工难度，也减少了装配环节的同轴度找正工作量。

　　从实际功能特性来看，UCP204的轴承部分采用外球面设计，和立式铸座的内球面配合，能够补偿一定范围内的轴安装偏角，在实际车间装配场景里，很多小型设备的焊接机架难免存在轻微的焊接变形，轴的安装同轴度很难做到完全精准，这种带调心能力的轴承单元就能很好地适配这类工况，避免因为轴系轻微偏斜导致轴承早期磨损、卡滞的问题。轴承内圈通过顶丝和传动轴实现锁紧，不需要额外设计轴肩、锁紧螺母这类轴向定位结构，对于轴端没有空间布置锁紧结构的轻载传动场景，这种锁紧方式装配效率很高，日常维护更换时也不需要复杂的拆卸工具。

　　设计层面上，这个立式座采用了灰铸铁材质的铸造结构，底座的两个安装耳做了加厚处理，安装孔为长圆孔设计，安装时可以在一定范围内调整轴承的轴向位置，方便装配时对齐轴系的中心距。座体的承孔部分做了环形加强筋过渡，能够承受径向载荷下的结构变形，避免承孔受力扩张导致轴承外圈松动。轴承部分的密封采用了接触式橡胶密封圈，能够阻挡日常工况下的粉尘、少量飞溅的水汽进入轴承滚道，适合多尘、轻度潮湿的普通工业工况，不需要额外加装外置密封结构。

　　从安装边界尺寸来看，UCP204的轴承内径为20mm，适配公称直径20mm的光轴，座体总高度、两个安装孔的中心距、安装孔的孔径都有统一的行业标准，不同厂商生产的同型号产品可以直接互换，设备维护时不需要重新加工安装位，直接替换即可。底座的底面为精加工平面，安装时需要和设备机架的安装面贴合，避免底座悬空导致受力时座体断裂。轴承内圈伸出座体的长度有固定范围，设计轴的定位台阶时需要避开内圈的旋转范围，防止轴上零件和轴承座、密封圈发生摩擦干涉。

　　在实际选型应用中，这类轴承主要承受径向载荷，也能承受较小的轴向载荷，适合转速不高、载荷平稳的轻载传动场景，比如小型皮带输送机的辊筒支承、小型风机的叶轮轴支承、农用机械的轻载传动轴支承。如果是冲击载荷较大、转速较高的工况，就需要选用重载系列的带座轴承或者滚子轴承单元，不能盲目套用该型号。建模过程中需要注意球面配合面的尺寸公差，外球面轴承的外圈球面和座体内球面的配合间隙要控制在合理范围，间隙过大会导致轴承运转时晃动，间隙过小则会丧失调心能力，甚至出现卡滞。安装孔的长圆孔方向要和轴的调整方向匹配，方便装配时的位置微调。座体的铸造圆角要符合铸造工艺要求，避免应力集中导致座体在受冲击时开裂。

　　很多新手设计人员在使用这类标准件建模时，容易忽略密封圈的突出尺寸、顶丝的突出高度，导致装配时出现干涉，实际建模时需要把这些细节结构都还原出来，在做整机装配干涉检查时才能提前发现问题，避免实际加工装配后才发现零件碰撞。另外，座体的安装螺栓长度选型也要匹配底座的厚度，螺栓拧入后不能突出底座顶面，否则会和轴承外圈的旋转部分发生干涉，这也是很多初次使用该型号的设计人员容易踩的坑。
