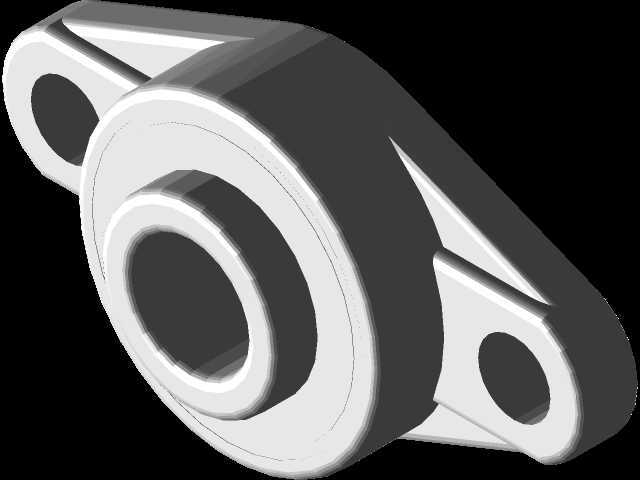

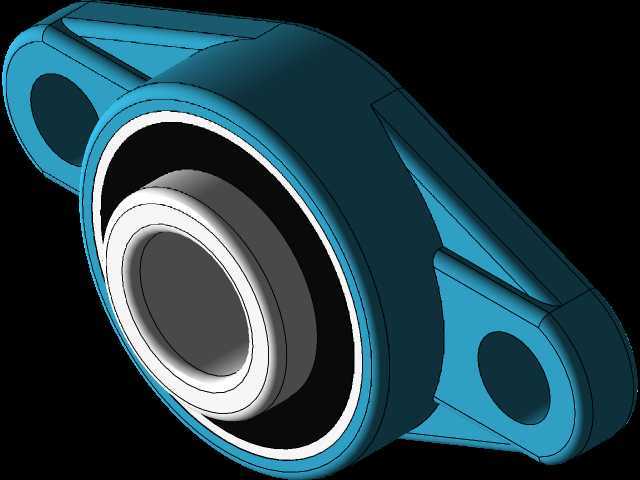

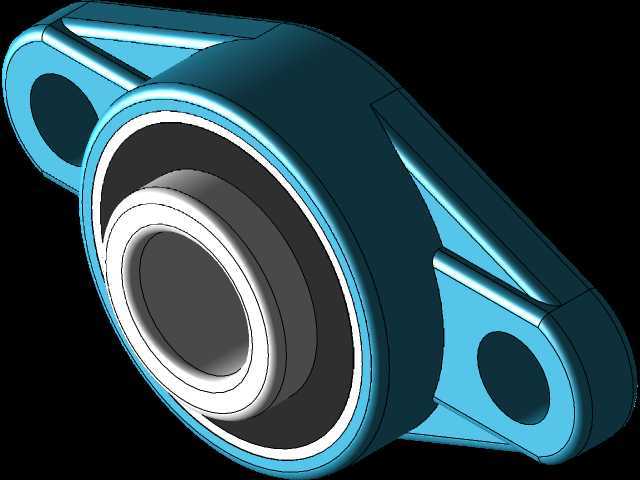

在轻工输送线、小型食品加工设备、农用辅助机具这类对安装空间有严格限制的传动场景中,菱形法兰式带座外球面轴承的应用占比一直居高不下,UCFL205作为该系列里适配25mm轴径的常规型号,其结构设计完全围绕快速安装、自动调心、低维护需求展开。从实际安装边界来看,这款轴承的菱形铸钢座两个安装孔中心距遵循行业通用尺寸规范,安装孔可适配M10规格的紧固螺栓,座体整体厚度控制在合理范围,安装时不需要额外加工复杂的定位止口,直接通过两个螺栓将座体固定在设备的安装立板或者机架侧面即可,相比立式方形座轴承,菱形座的两个安装耳沿对角线延伸,在狭窄的安装空间里能避开相邻的管线、结构件干涉,尤其适合安装面空间局促、无法布置方形座四个安装孔的场景。
从功能特性上看,内嵌的外球面轴承内圈带有顶丝结构,安装时将轴穿入内圈孔后,拧紧两个顶丝即可实现轴与轴承内圈的周向固定,不需要额外加工轴肩、配置锁紧螺母,大幅降低了现场装配的工序复杂度。轴承外圈与铸钢座的内孔为球面配合结构,当设备机架存在加工形位误差、传动轴运行中出现轻微挠曲变形时,球面配合副可以自动补偿角度偏差,最大补偿角度可达2度左右,避免轴承因为轴系不对中承受额外的附加载荷,有效延长轴承的实际使用寿命。座体的铸造结构做了加强筋设计,在两个安装耳与轴承容纳腔的衔接位置做了圆弧过渡,既避免了应力集中导致的座体开裂,也在控制整体重量的前提下保证了足够的结构刚性,能够承受中等强度的径向载荷与一定程度的轴向冲击载荷,适配转速不超过3000rpm的中低速传动工况。
设计这款轴承的三维模型时,首先要明确各配合面的尺寸公差:轴承内圈孔与轴的配合为过渡配合,保证顶丝锁紧后不会出现跑内圈的问题;外圈球面与座体内球面的配合要预留适当的间隙,保证调心动作顺畅无卡滞,同时不能间隙过大导致运行中出现异常振动。建模过程中需要还原座体表面的铸造拔模斜度,安装孔的沉台结构也要准确呈现,避免后续生成工程图时出现安装尺寸标注错误。轴承内部的密封结构为双唇式接触密封,建模时要还原密封唇的结构形态,这部分结构直接决定了轴承在多粉尘、少量溅水工况下的防护能力,很多新手建模时容易忽略密封结构的细节,导致后续做装配干涉检查时出现误判。另外,座体的安装面要做平面度的工艺性考量,实际生产中安装面会经过铣削加工,建模时不需要额外添加粗糙的铸造纹理,但要区分加工面与非加工面的结构边界,方便后续出图时标注不同的表面粗糙度要求。
从实际选型适配的角度,这款轴承常被用在带式输送机的从动辊支撑、小型风机的叶轮轴支撑、包装机械的送料辊支撑位置,这类场景的共性是载荷平稳、安装精度不高、维护频次低,带座轴承整体出厂时已经预填了润滑脂,用户安装后不需要在初期额外加注润滑脂,后续维护时只需要通过轴承外圈的注油嘴定期补脂即可。需要注意的是,安装时两个紧固螺栓要采用对角拧紧的方式,避免座体安装时出现偏斜,导致轴承初始不对中;顶丝的拧紧力矩要符合规范,力矩过大会导致内圈变形,力矩过小则会出现轴与内圈打滑的问题。在三维装配环境中调用这款模型时,要注意轴承座的安装面与设备机架面要设置重合配合,轴与轴承内圈孔设置同轴配合,同时要预留出调心角度的活动余量,不要将外圈与座体设置为完全固定的约束,否则仿真分析时无法还原实际的调心补偿特性,得到的应力分析结果会与实际工况存在较大偏差。
