带参数化驱动功能的键槽传动轴结构

　　这类带键槽的轴类零件，在减压阀等流体控制类仪表设备中承担核心的扭矩传递与运动支撑作用，是阀组内部调节机构实现动作输出的关键受力构件。日常工况中，轴体需要配合阀芯、调节手柄或者驱动组件完成开度调整、压力反馈传导等动作，既要承受周向的扭转载荷，也要承担一定的径向支撑力，部分工况下还需要耐受流体介质的轻微腐蚀，因此结构设计上的合理性直接影响整个阀组的调节精度与使用寿命。

　　从结构设计逻辑来看，这款轴采用了多阶梯轴的经典构型，不同轴段的直径差异是为了匹配不同位置的安装配合需求：直径较大的轴段主要作为主体支撑段，用来和阀体内的轴承或者衬套配合，保证轴转动过程中的同轴度，避免出现卡滞、晃动的问题；直径收窄的轴段则用来安装传动件、密封件或者定位挡圈，通过轴肩实现各配合零件的轴向定位，不需要额外设计复杂的定位结构就能保证各组件的装配位置精度。轴体上开设的键槽是周向扭矩传递的核心结构，键槽的位置、宽度与深度都经过受力校核，能够保证和配套的平键紧密贴合，在传递扭矩的过程中不会出现键的压溃、轴槽侧壁变形等失效问题，同时键槽的长度也匹配对应安装零件的轮毂宽度，避免键过长干涉其他组件、过短导致接触应力过大的问题。

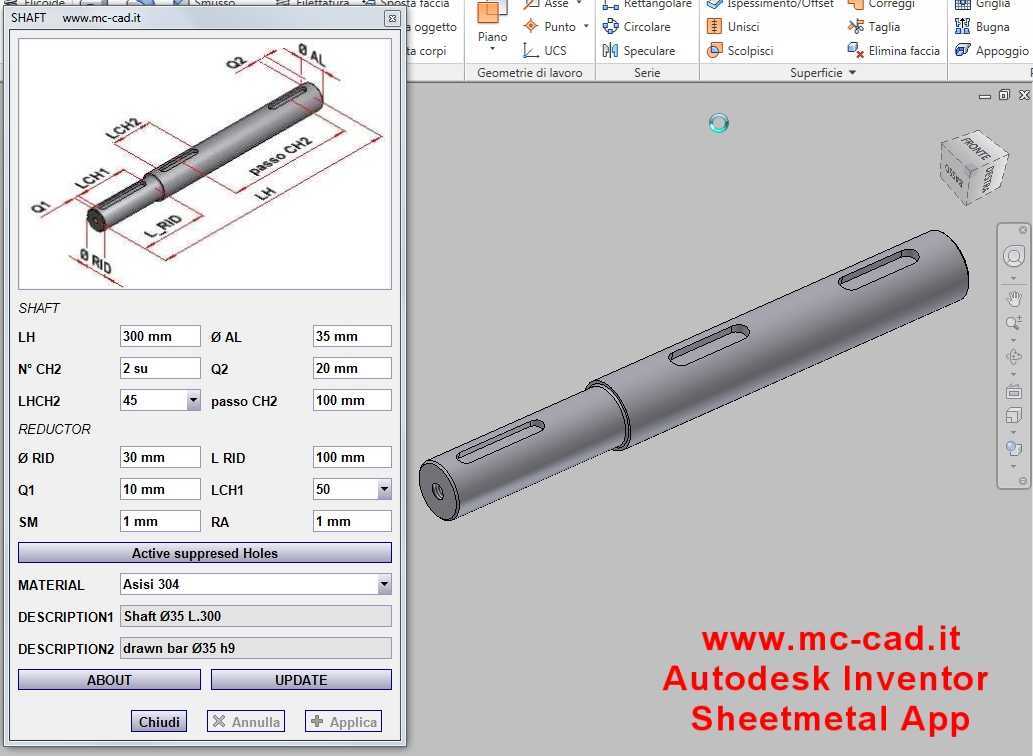

　　这款轴的核心设计特点是搭载了参数化驱动的逻辑控制能力，在建模过程中把所有关键尺寸都设置为可关联调整的参数：包括各轴段的直径、长度，键槽的位置、宽度、深度，轴端的倒角尺寸，甚至材料属性都可以通过参数面板直接修改，不需要逐个特征去编辑草图或者特征参数。这种设计方式对于同系列不同规格减压阀的轴类零件开发效率提升非常明显，当阀组的通径、额定压力参数变化需要调整轴的尺寸时，只需要在参数面板输入对应的尺寸数值，模型就能自动完成所有特征的更新，同时自动匹配对应的工程图标注，不需要设计人员重复建模，也能避免手动修改特征时容易出现的参考丢失、特征报错等问题。

　　从安装边界的角度来说，轴的各段长度尺寸是严格按照阀体内腔的安装空间来设定的，轴的总长度需要保证两端伸出或者定位的位置刚好匹配阀盖、调节机构的安装位置，不会出现轴过长顶到阀体内壁、过短导致传动件无法啮合的问题。各配合轴段的直径公差一般根据配合性质选择，和轴承、衬套配合的位置采用过渡配合或者小间隙配合，保证转动顺畅的同时不会有过大的窜动；和传动件配合的轴段则根据扭矩大小选择合适的过盈或者过渡配合，加上键的周向固定，就能保证动力传递的可靠性。轴端的倒角设计不仅是为了装配时方便导入配合孔，也能去除加工过程中产生的毛刺，避免装配时毛刺脱落掉入阀腔内部，造成密封面划伤、流道堵塞等问题。

　　在实际的设备应用场景中，这类轴除了用在减压阀上，也可以通用在其他需要回转传动、扭矩传递的阀类或者小型仪表设备中，只要调整对应的尺寸参数就能适配不同的安装空间与载荷需求。设计这类轴的时候，除了尺寸参数的匹配，还需要考虑材料的选择，常规工况下选用普通的碳素结构钢就能满足强度要求，如果是有腐蚀介质的工况，则可以通过参数面板直接切换材料为不锈钢，模型会自动关联更新对应的质量、强度校核参数，方便设计人员快速完成不同工况下的零件适配。轴上的退刀槽、圆角等细节结构也都做了参数化关联，调整轴径的时候这些工艺结构会自动匹配对应的尺寸，不会出现工艺结构和轴径不匹配、无法加工的问题，完全符合机械加工的工艺要求，不需要设计人员在参数调整后再逐一修正工艺特征，大幅减少了重复设计的工作量。
