ODRIVE V3.6高性能电机驱动控制板

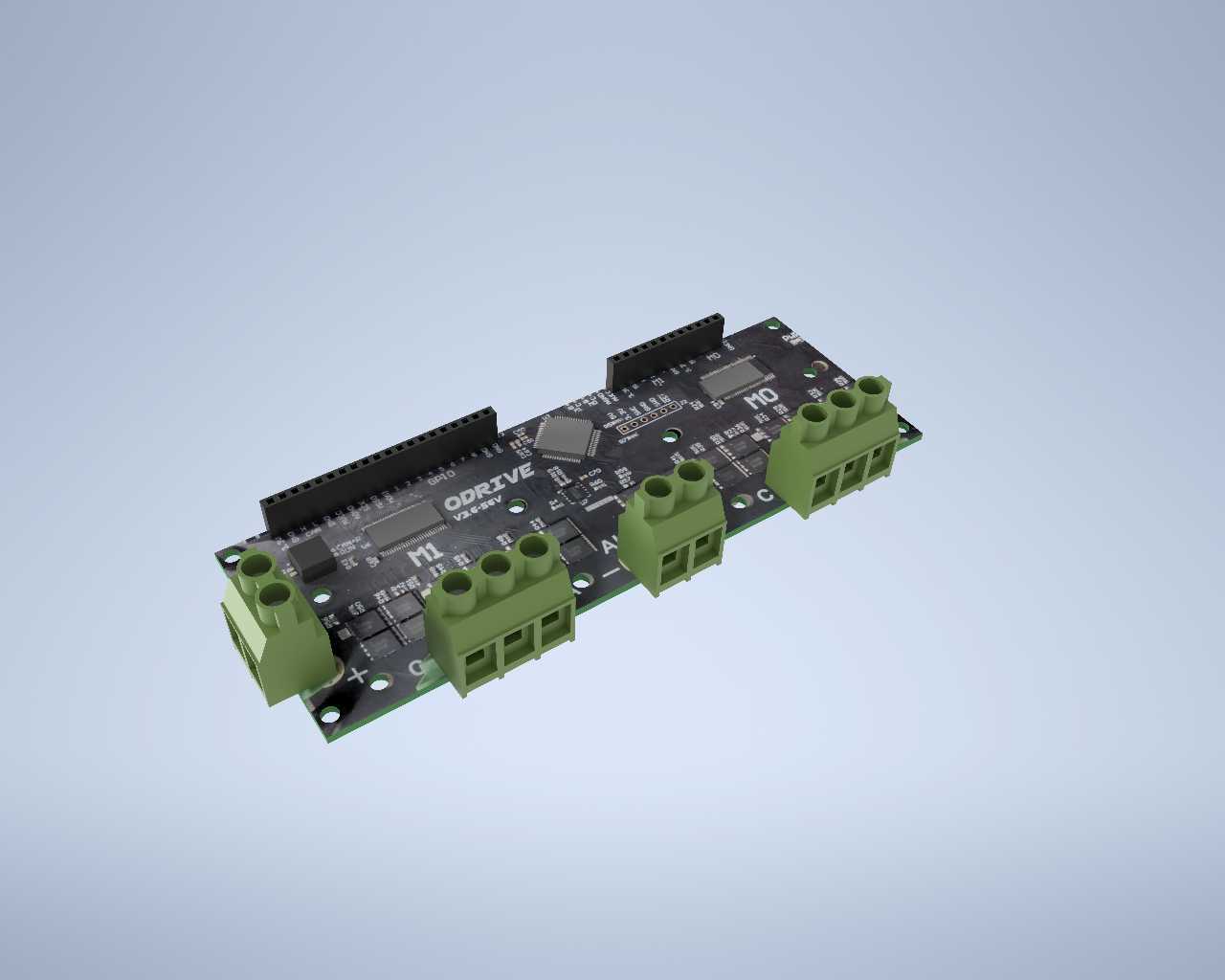

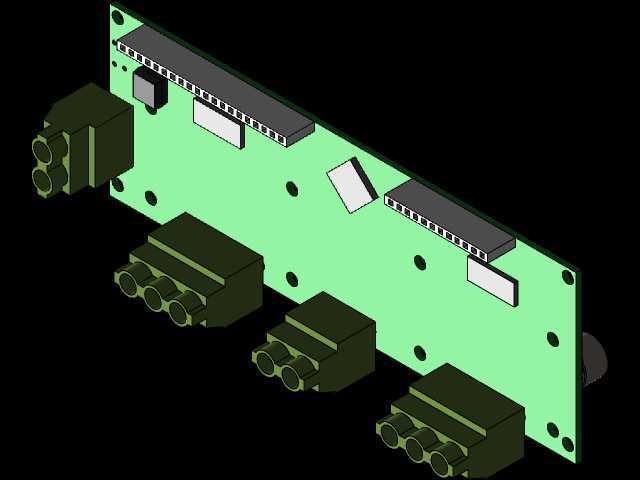

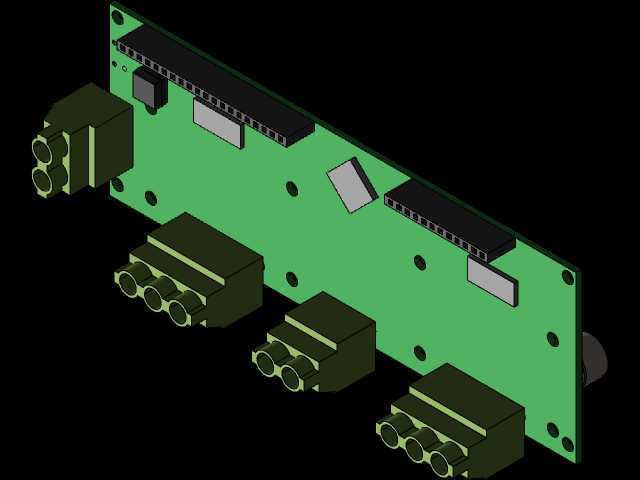

　　在桌面级数控设备、小型AGV底盘、协作机械臂关节、3D打印机运动轴改造、实验室精密位移平台这类对电机控制精度、响应速度有较高要求的场景里，适配性强的开源电机驱动方案一直是结构工程师、电控开发者做原型验证和小批量设备搭建的核心选型部件，ODRIVE V3.6驱动板正是这类场景下经过多轮迭代验证的成熟硬件载体。从硬件布局来看，这块驱动板采用长条形PCB布局，板载四个大电流绿色接线端子分别对应两路电机的动力线接线位，端子旁预留清晰的丝印标识区分A、B、C相序，避免现场接线时出现相序接反导致的电机抖动、失步问题；板边布置的排针接口覆盖编码器信号输入、IO输入输出、串口通信、电源输入等功能引脚，引脚间距采用标准2.54mm规格，既可以直接插装杜邦线做原型调试，也可以根据设备内部走线需求定制压接端子线，适配不同设备的内部布线空间。

　　安装边界上，PCB四角预留标准M3安装孔位，孔位距离板边留有足够的绝缘间隙，安装时可以搭配尼龙隔离柱固定在设备电控仓内，不需要额外做绝缘裁切处理，整板厚度控制在1.6mm常规PCB厚度，板上最高的电解电容元件高度不超过12mm，接线端子凸起高度为15mm，算上接线后导线弯折的预留空间，电控仓内只要预留20mm的垂直安装空间即可完成装配，不会和仓内其他电控元件出现空间干涉。功能特性层面，这款驱动板支持位置、速度、电流三环控制模式，硬件层面搭载的采样电路可以自动识别所接电机的电感、电阻参数，不需要开发者手动输入复杂的电机铭牌参数，初次上电即可完成参数自整定，大幅缩短设备调试周期。

　　通信层面板载USB接口，可以和上位机程序实现实时高速数据传输，单帧可传输的浮点数据量足以支撑位置、速度、电流、控制增益等多变量的实时回传，开发者可以在上位机端直接绘制参数变化曲线，直观调试控制效果；同时板载UART串口，可以和常见的开源主控板实现串口通信，不需要额外加装电平转换模块，适配多主控的设备架构。输入接口方面，板上预留的步/方向输入通道可以直接替换传统步进电机驱动器，接入现有脉冲型运动控制卡即可使用，不需要重新修改控制程序，降低旧设备改造的替换成本；针对不同类型的位置反馈元件，驱动板支持绝对编码器、霍尔效应传感器、带索引脉冲的增量编码器等多种反馈元件接入，不需要额外加装信号转换板，适配不同精度等级、不同成本预算的电机选型需求。从设计思路来看，整板的元件布局遵循强弱电分离原则，大电流动力走线和弱信号反馈走线在PCB上做了分区布置，大电流回路做了铺铜加厚处理，降低大电流输出时的线路压降和发热问题，信号走线做了等长处理和包地防护，减少编码器信号传输过程中的干扰丢步问题；板载的引导加载程序支持通过USB接口直接刷写固件，不需要额外的编程器，开发者可以根据自身的功能需求修改固件逻辑，实现定制化的控制功能，比如轨迹生成与跟踪、过流保护阈值调整、电流环带宽调整等，适配不同负载特性的运动场景。

　　在实际设备装配中，这款驱动板的接线端子采用螺丝锁紧结构，相比插针式接线的接触可靠性更高，在设备存在持续振动的工况下也不会出现接线松脱导致的动力缺相问题；板上的状态指示灯布置在PCB边缘位置，安装在电控仓内时不需要拆开仓盖即可通过指示灯判断驱动板的供电、通信、故障状态，方便现场运维排查问题。对于做小型自动化设备原型开发的工程师来说，这款驱动板的三维模型可以直接导入设备整体装配文件中，提前核对安装孔位、接线空间、和周边元件的干涉情况，避免实际加工装配时出现空间冲突，减少样机迭代的打样次数，缩短设备开发周期。
