20kV电网用复合聚合物应变绝缘子结构

　　在配电网架空线路的架设与运维场景中，绝缘子是承担电气绝缘、机械固定双重功能的核心部件，这款适配20kV电压等级的复合聚合物应变绝缘子，主要应用于城区配网、城郊农网的架空线路耐张段、转角杆位以及线路张力承载点位，替代传统陶瓷或玻璃绝缘子，解决传统材质重量大、耐污闪性能不足、受外力易碎裂的痛点。从实际工程使用角度看，这类绝缘子需要同时满足两方面核心要求：一是电气层面，要在工频电压、雷电过电压、操作过电压工况下保持足够的爬电距离，避免沿面闪络；二是机械层面，要长期承受导线的纵向张力，同时耐受风偏、覆冰、温度形变带来的动态载荷，还要具备一定的应变缓冲能力，避免导线应力集中导致的断线或金具损伤。

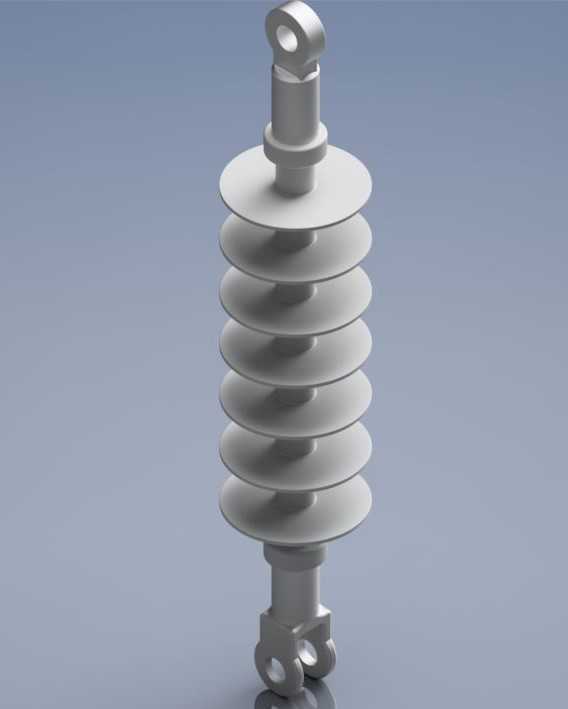

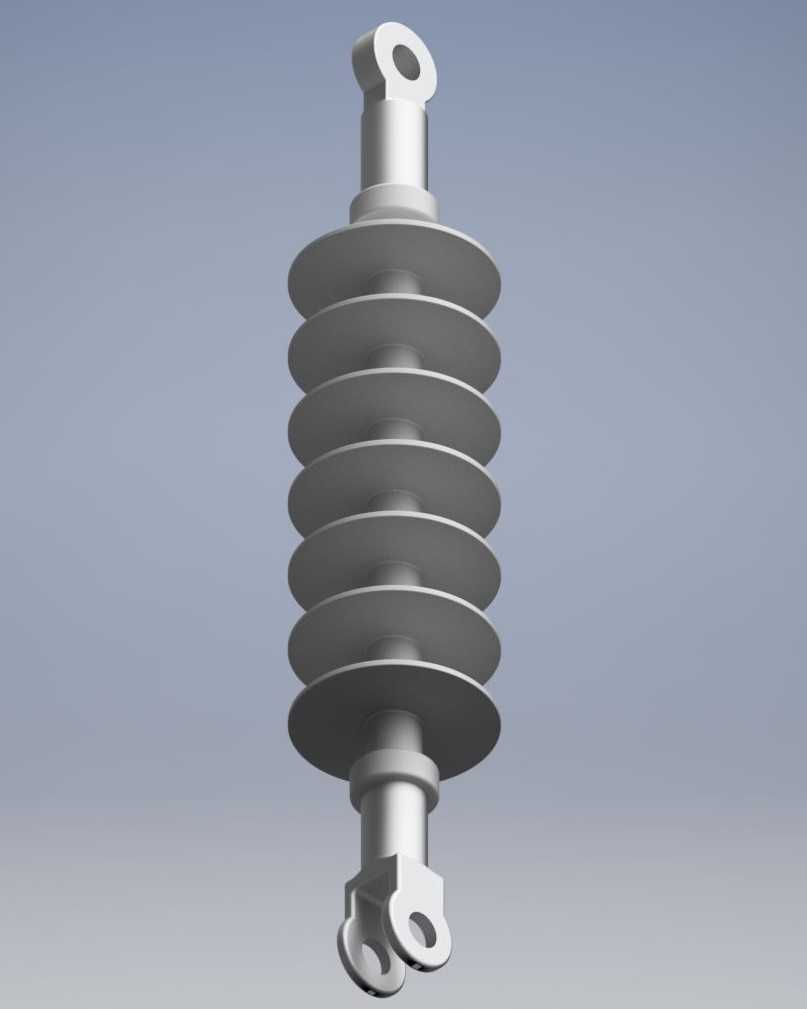

　　这款绝缘子的结构设计充分结合了复合聚合物材料的特性，整体采用上下金具+中间绝缘芯体+外覆伞裙的三段式结构。上下两端的金属连接端采用不同的结构形式，上端为吊环式结构，适配杆塔横担侧的挂点连接，可通过U型挂环、直角挂板等标准金具实现与横担的铰接，预留的铰接间隙能够释放线路横向风偏带来的扭矩，避免金具与绝缘段的连接位置产生附加弯矩；下端为叉型带销孔的结构，直接适配导线侧的耐张线夹连接，销孔的尺寸匹配配网常用的M16连接销，安装时无需额外加工适配件，能够直接兼容现有配网金具体系，降低现场施工的适配成本。中间的绝缘承载芯体采用引拔成型的聚合物芯棒，具备极高的轴向抗拉强度，能够承受不低于70kN的额定机械拉伸载荷，满足20kV线路常规导线截面（95-240平方毫米）的张力承载要求，芯体与两端金属金具的连接采用压接工艺，压接位置通过环向压痕实现紧密结合，避免长期载荷下出现芯体滑移、金具脱落的问题。

　　外覆的伞裙结构采用高温硫化硅橡胶材质一体注射成型，共设置7层等径伞裙，伞裙的伸出长度、伞间距经过电场仿真优化，在保证足够爬电距离的前提下，避免伞间距过小导致的雨天雨帘桥接问题，伞裙表面设计有微小的倾斜角度，能够在降雨时快速排走表面积水，同时利用硅橡胶材料的憎水性，使表面形成离散水珠而非连续水膜，大幅提升污湿环境下的耐闪络性能，适合工业污染区、沿海盐雾区、多粉尘区域的线路使用。和传统陶瓷绝缘子相比，这种复合聚合物材质的整体重量仅为同电压等级陶瓷绝缘子的1/5左右，高空作业时单人即可完成搬运与安装，大幅降低施工人员的劳动强度，同时材料本身具备良好的韧性，受到外力冲击、落石击打时不会出现碎裂、掉块问题，运维过程中无需频繁清扫，减少了带电作业的频次。

　　在安装边界方面，这款绝缘子的整体长度适配20kV电压等级的带电距离要求，安装后两端金具之间的空气间隙满足180mm的最小安全距离要求，伞裙的最大外径控制在160mm，多串并联安装时相邻绝缘子之间的间隙不小于80mm，避免不同相之间的空气间隙不足导致的放电问题。设计过程中还考虑了长期运行的应变适配特性，芯体材料本身具备一定的弹性模量，在导线出现热胀冷缩、覆冰过载产生的长度变化时，能够通过微小的弹性形变吸收部分应力，避免导线与金具连接位置出现硬点，减少导线疲劳断股的概率。伞裙与芯体之间采用界面偶联处理，保证两者结合紧密，不会出现长期运行后界面分层、潮气侵入的问题，内部芯体不会因为受潮出现绝缘性能下降。

　　从结构建模的角度看，这类绝缘子的建模需要重点关注几个关键位置的尺寸精度：一是两端金具的连接孔位尺寸、配合公差，要保证和标准金具的装配匹配，避免出现孔位错位、销钉无法穿入的问题；二是伞裙的轮廓曲线，要符合实际产品的模具脱模角度，不能出现倒扣结构，保证模型具备可制造性；三是压接位置的结构细节，要还原实际压接后的环向凸起结构，方便后续做有限元分析时模拟压接应力分布。对于配网设计人员来说，这类绝缘子的三维模型可以直接用于线路杆塔的装配仿真，校验安装间隙、金具匹配度，提前排查施工中可能出现的干涉问题，也可以用于施工交底时的可视化展示，让作业人员清晰了解安装结构与连接方式。在日常运维场景中，这类绝缘子的抗老化性能经过配方优化，能够在-40℃到+70℃的环境温度范围内长期工作，紫外线照射下不会出现明显的材质老化、开裂问题，设计使用寿命不低于30年，大幅降低线路全生命周期的运维成本。
