20kV电网用气体绝缘负载断路开关结构

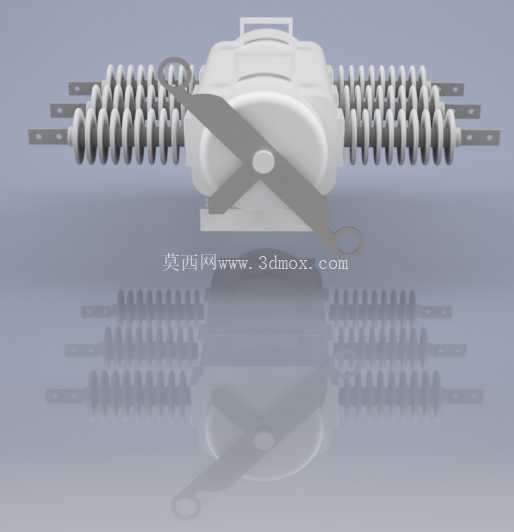

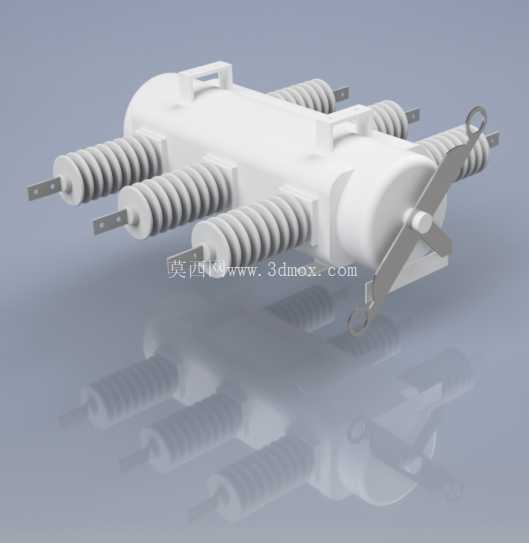

　　在中压配电网的架空线路、环网柜节点以及户外柱上配电点位，这类气体绝缘负载断路开关承担着额定负载电流分合、故障段隔离的核心作用，区别于传统空气绝缘的断路设备，其采用sf6气体作为绝缘与灭弧介质，能在20kV电压等级下大幅压缩设备整体体积，减少户外安装时的占地空间，同时降低污秽、凝露、高海拔等复杂环境对设备绝缘性能的影响。从结构设计逻辑来看，整个开关的绝缘壳体采用环氧树脂一体浇注成型，三个进出线极柱呈水平平行排布，每个极柱外侧集成了硅橡胶材质的伞裙结构，伞裙的爬电距离按照20kV户外污秽等级要求核算，能保证雨天、粉尘附着场景下的沿面绝缘强度，避免发生闪络故障。

　　极柱内部的灭弧室与sf6气室完全密封，气室的压力值按照额定工况下的绝缘要求设定，壳体上预留的安装吊耳结构，适配柱上安装支架的固定孔位，安装时不需要额外调整极柱间距，三个进出线端的接线板采用镀锡铜排，尺寸匹配常规20kV架空线的接线端子规格，能直接与导线压接后固定，减少现场施工的适配工作量。开关的操作机构布置在壳体侧端，采用弹簧储能式操作结构，操作手柄的转动角度与分合闸位置有明确的机械限位，分闸状态下断口的绝缘距离满足20kV电压等级的安全间隙要求，不会因为操作过电压出现击穿问题。

　　在实际应用场景中，这类开关常安装在城乡配电网的分段节点、用户进线侧，日常运维时可以带负荷分合线路，在线路出现过载电流时能快速断开故障段，避免故障范围扩大，相比传统的油浸式断路开关，其气体绝缘结构不存在绝缘油泄漏、燃弧喷油的风险，运维周期更长，日常只需要定期检查气室压力值即可，不需要频繁更换绝缘介质。建模过程中，需要重点还原极柱伞裙的等距排布特征、操作机构的连杆传动关系、接线板的开孔尺寸，同时要注意壳体的安装基准面与三个极柱的同轴度公差，实际生产中这个公差会直接影响极柱内部动触头的合闸对位精度，如果同轴度偏差超过允许范围，合闸时会出现触头接触不良、接触电阻超标的问题，长期运行会引发局部过热。

　　设备的整体安装边界需要适配常规柱上支架的安装尺寸，底部的固定脚间距按照标准配电支架的孔位设计，安装后设备的带电部分与杆塔、接地构件的安全距离满足20kV配电装置的安全规范要求，操作手柄的安装高度适配地面操作人员的站立操作高度，不需要登高即可完成分合闸操作。另外，开关的密封结构设计是整个产品的核心，气室的密封面采用双O型圈密封结构，所有极柱与壳体的接合面都做了粗糙度处理，保证长期运行过程中sf6气体的泄漏率控制在标准允许范围内，避免因为气体压力下降导致绝缘强度不足。在三维建模时，需要区分绝缘壳体、硅橡胶伞裙、金属操作机构、铜质接线端的不同材质特征，还原各部件的装配关系，尤其是操作机构的转动副、触头的运动行程，要和实际产品的分合闸动作逻辑一致，方便后续做装配干涉检查、安装模拟验证。
