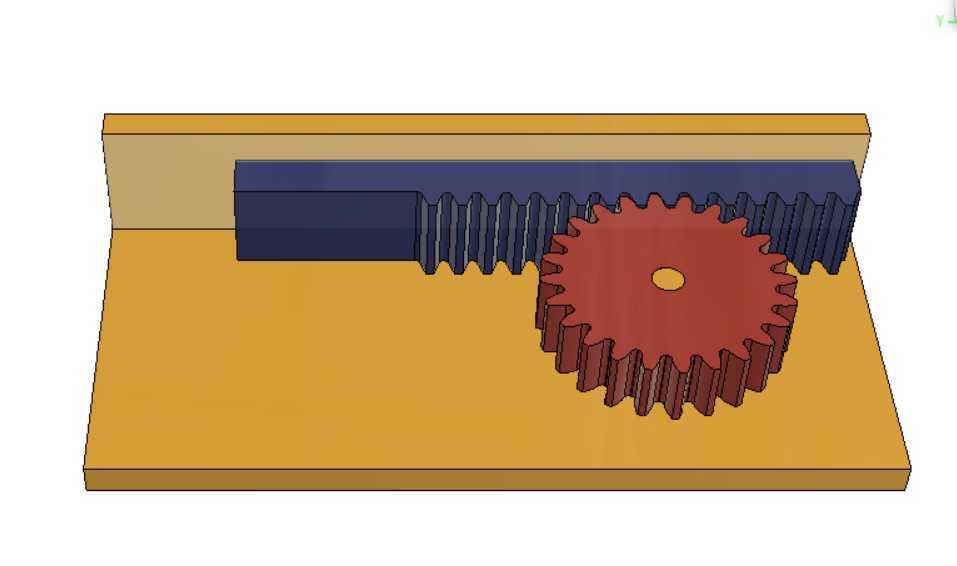

直线传动用齿条小齿轮啮合结构

　　这套齿条与小齿轮啮合结构，是机械传动领域里实现旋转运动与直线运动相互转换的经典基础组件，在各类需要精准直线位移输出的设备场景中应用极广。从车间里的自动化输送线定位机构，到机床的直线进给轴传动单元，再到工业机器人的第七轴行走轨道、仓储物流堆垛机的升降与行走驱动，甚至是一些精密检测设备的位移调整平台，都能见到这类啮合结构的身影。不同于丝杠传动的高负载高精度特性，齿条小齿轮的组合可以轻松实现长行程的直线传动，不会因为行程拉长出现丝杠下垂、临界转速受限的问题，单根齿条拼接后可以覆盖数米甚至数十米的传动行程，这一点在大型龙门加工中心、长距离物料搬运设备上优势格外明显。

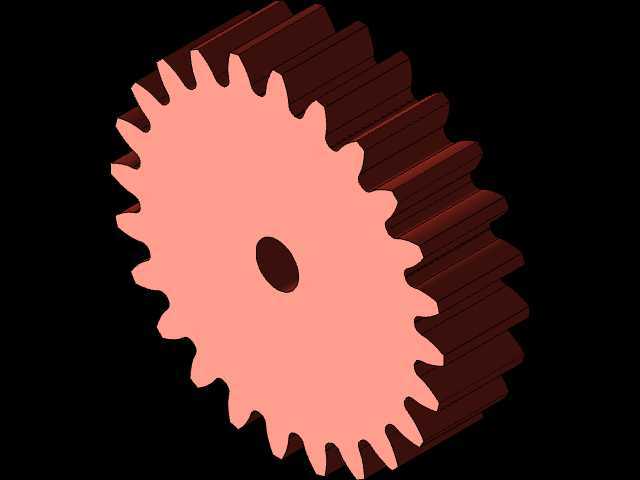

　　从功能特性来看，这套结构的核心是通过轮齿的连续啮合，将小齿轮的旋转扭矩转化为齿条的直线推力，反向也可以将齿条的直线运动转化为小齿轮的旋转输出。设计过程中首先要保证的是轮齿啮合的侧隙合理性，侧隙过小会导致传动卡滞、磨损加剧，侧隙过大则会出现回程误差，影响传动精度，尤其是在需要正反转频繁切换的工况下，侧隙的控制直接决定了设备的定位精度。这套模型里的小齿轮采用标准渐开线齿形，齿顶高、齿根圆角都做了符合通用传动标准的设计，齿条的齿距误差控制在常规传动级精度范围内，齿面啮合的接触斑点沿齿高、齿长方向的分布都符合通用机械传动的设计要求，能够保证传动过程中载荷均匀分布在啮合齿面上，避免局部应力集中导致的断齿、过度磨损问题。

　　设计思路上，这套结构优先考虑了通用安装场景的适配性，小齿轮的中心孔预留了标准轴径的安装位，可直接与常规输出轴配合，通过键连接传递扭矩，不需要额外做复杂的转接结构。齿条的安装基面做了平整化设计，背部预留了安装沉头孔的位置，可直接通过螺栓固定在设备的安装基座上，安装时只需要保证齿条的直线度、以及小齿轮与齿条的中心距符合设计公差，就能实现顺畅啮合。考虑到实际使用中的润滑需求，齿面预留了润滑脂留存的空间，日常维护时可以直接在啮合面涂抹润滑脂，降低齿面磨损，延长组件使用寿命。

　　从外形尺寸与安装边界来看，小齿轮的齿顶圆直径适配常规减速电机的输出安装空间，不会出现与周边安装结构干涉的问题，齿条的截面尺寸兼顾了结构刚性与安装空间占用，在保证齿条自身抗弯强度的前提下，尽可能压缩了垂直于传动方向的尺寸占用，适合安装在空间紧凑的设备内部。安装时需要注意，齿条拼接处的齿距误差需要做精准调校，避免拼接位置出现啮合冲击，小齿轮的轴向定位要可靠，防止运转过程中出现轴向窜动导致轮齿偏载。另外在实际选型应用中，可根据负载大小、传动速度调整模数大小，这套结构的齿形参数符合通用模数标准，可直接适配同模数的系列化齿轮、齿条配件，不需要重新开模定制，能够有效降低设备的配件采购与维护成本。在一些需要防尘防护的场景下，还可以在这套啮合结构外侧加装防尘罩，避免切削碎屑、粉尘落入齿面造成齿面磨粒磨损，进一步提升组件的运行可靠性。
