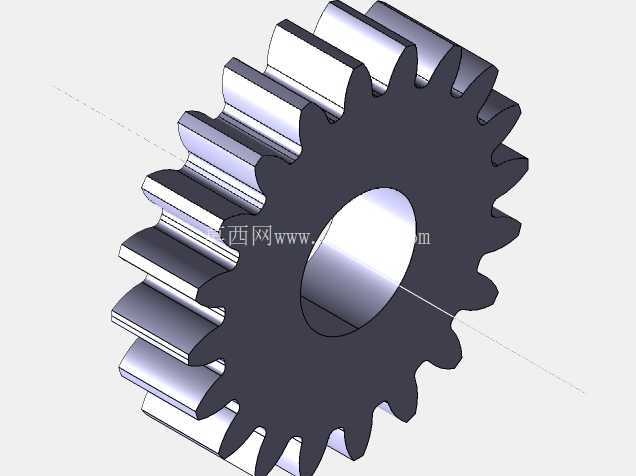

模数4齿数20标准直齿圆柱传动件

　　这款模数4的直齿圆柱齿轮，在常规中小载荷的机械传动场景中适配性极强，不管是普通机床的进给传动链、轻工包装设备的动力传递单元，还是小型减速机的输入输出级，都能看到这类参数齿轮的应用身影。从实际使用角度来说，直齿轮的传动不存在轴向分力，对支撑轴承的轴向载荷要求更低，装配时不需要额外调整轴向间隙，相比斜齿轮更适合安装空间紧凑、轴向定位结构简单的传动部位，日常维护的拆装难度也更低。

　　设计层面，这款齿轮采用标准渐开线齿形，齿形角为通用的20度，齿顶高系数取标准值1，顶隙系数0.25，完全符合通用直齿轮的啮合规范，能和同模数的标准直齿零件实现完美啮合，不需要做定制化的齿形修形就能满足常规传动的精度要求。齿数设置为20，刚好避开了根切的最小齿数临界值，不需要进行变位加工就能保证齿根强度，既简化了加工工序，也能避免变位带来的啮合侧隙变化问题，适配绝大多数开式、半开式的常规传动场景。

　　从结构尺寸来看，这款齿轮的分度圆直径为80mm，齿顶圆直径控制在88mm，齿根圆直径约70mm，中心安装孔为通孔结构，实际选型时可以根据配套轴的直径进行二次加工，也可以根据传动扭矩需求加装键槽、顶丝孔等固定结构，适配范围比较灵活。齿轮的齿宽经过合理匹配，既保证了足够的齿面接触强度，避免载荷集中导致的齿面过早磨损，也不会因为齿宽过大造成材料浪费或者传动时的偏载问题，常规工况下能稳定传递额定范围内的扭矩。

　　实际应用中，这类齿轮常被用在传动比要求不高、中心距固定的平行轴传动部位，比如小型输送线的动力辊筒传动、阀门驱动机构的减速单元、仪表类设备的调节传动链中，因为直齿轮的传动瞬时传动比恒定，不会出现斜齿轮传动时的轴向窜动问题，在需要精准传动比的仪器仪表调节机构中，能保证传动精度的稳定性，不会因为轴向力导致传动位移偏差。建模过程中严格遵循渐开线齿形的生成逻辑，齿廓曲线完全按照展成法原理生成，齿根过渡圆角做了标准化处理，能有效降低齿根处的应力集中，在交变载荷作用下不容易出现齿根断裂的问题。

　　安装边界上，这款齿轮的轴向尺寸紧凑，配套的支撑轴承只需要选用普通深沟球轴承就能满足载荷要求，不需要额外配置推力轴承，传动箱体的轴向安装空间可以进一步压缩，对于小型化的设备设计来说十分友好。啮合装配时，只需要保证两轴的平行度误差在允许范围内，中心距偏差控制在标准公差带内，就能实现平稳传动，运转时的噪音水平相比斜齿轮虽然略高，但因为没有轴向力，轴承的使用寿命更长，长期运行的维护成本更低。在开式传动场景中，这类齿轮的齿形结构不容易积存杂物，定期涂抹润滑脂就能满足润滑要求，适合粉尘较多、维护条件一般的车间设备使用，不需要复杂的密封润滑结构就能长期稳定运行。
