手动旋转限位止动机构装置

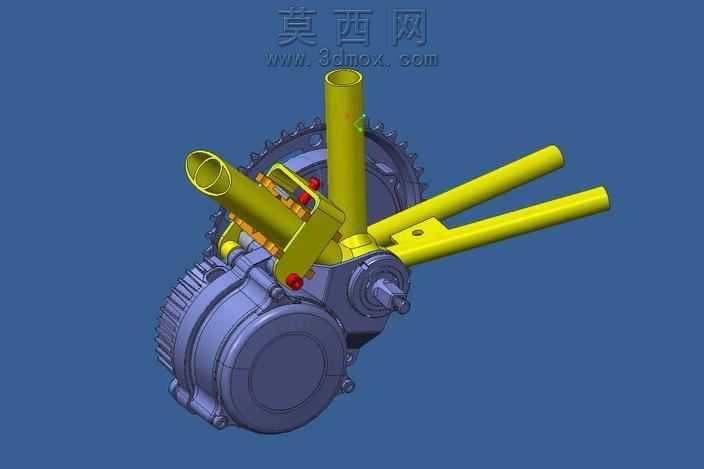

本作品为手动旋转限位止动机构，整体采用三维建模软件完成全参数化设计，建模过程中对各零部件的配合公差、装配关系进行了严谨的参数约束，确保所有运动部件无干涉、动作逻辑顺畅。渲染阶段采用哑光金属材质搭配工程塑料质感的色彩区分，将传动壳体设置为深灰蓝色金属质感，操作手柄、限位柱等受力部件设置为醒目的亮黄色，既通过色彩区分了不同功能的部件，也提升了模型整体的视觉辨识度，同时添加了柔和的环境光与定向补光，清晰呈现出壳体表面的加强筋纹理、紧固件的细节轮廓以及铰接部位的装配缝隙，还原了工业产品的真实质感。结构设计上，该机构集成了齿轮传动副、手动操作手柄、旋转限位柱、铰接锁紧组件以及密封式传动壳体，手柄采用双杆式受力结构，提升手动操作时的力矩传递效率，限位柱与齿轮侧的止动凸台配合，可精准限制输出轴的旋转角度范围，避免超程转动造成的部件损坏，壳体边缘设置有多处安装定位孔，可便捷适配不同的安装基座，内部传动结构采用封闭式设计，可有效阻隔外界粉尘、水汽进入传动腔，提升机构的使用寿命与运行稳定性。设计思路围绕手动操作的便捷性与限位功能的可靠性展开，在满足旋转止动核心功能的前提下，尽可能简化了零部件数量，降低了加工与装配的难度，各受力部件均做了圆角过渡处理，避免应力集中造成的部件断裂，铰接部位预留了润滑注油空间，方便后期维护保养，整体结构紧凑，操作逻辑直观，可直接应用于需要手动限制旋转行程的小型机械设备、工装夹具等场景，建模过程中所有特征均保留了可编辑参数，可根据实际使用需求调整限位角度、手柄长度、壳体尺寸等参数，具备较强的通用性与可修改性。
