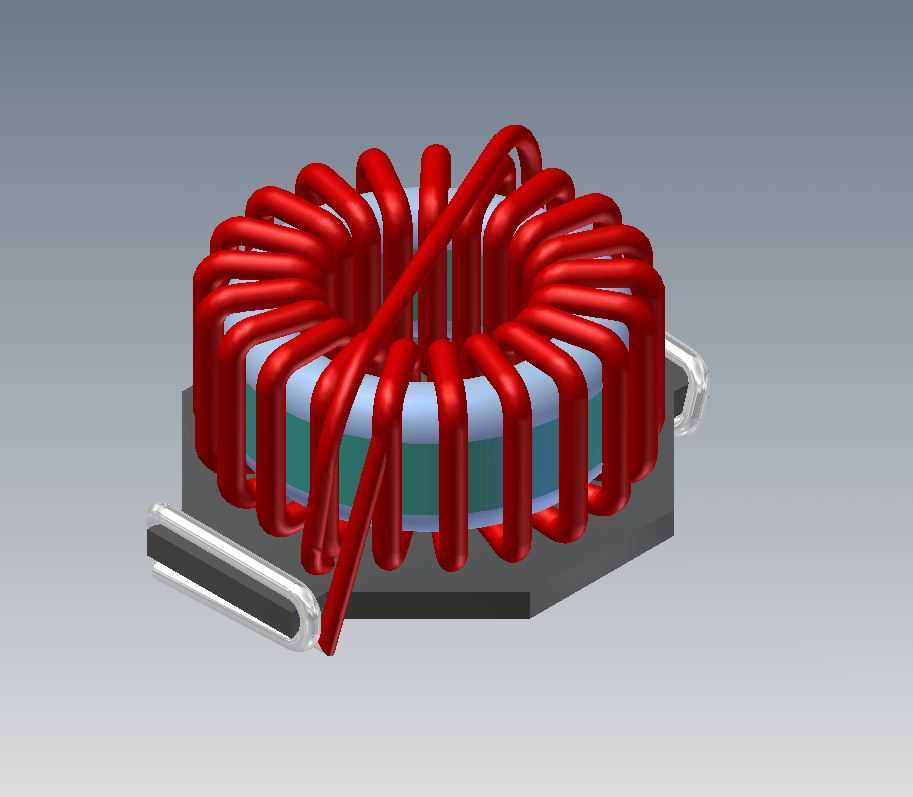

贴片式磁环共模电感器三维结构设计

　　这款绕线磁环电感的三维结构设计，首先要贴合板级电源滤波的实际应用场景，在开关电源输入端口、工控板卡信号回路、车载电子供电支路这类对电磁干扰抑制有硬性要求的位置，这类磁环电感是抑制共模噪声的核心被动元件，区别于差模电感的单绕组结构，共模磁环电感采用双绕组对称绕制的结构，当共模电流流过时，两个绕组产生的磁场在磁环内同向叠加，呈现高阻抗特性，以此衰减线路上的共模干扰信号，而差模工作电流流过时，两个绕组产生的磁场反向抵消，不会对正常的功率传输造成额外损耗，这一核心功能特性是整个结构设计的核心出发点。

　　设计过程中首先要确认磁环的选型边界，磁环的材质直接决定了电感的有效工作频段，针对不同的干扰频段要匹配对应的磁导率参数，建模时首先确定磁环的内外径、高度尺寸，磁环的内孔尺寸要预留足够的绕线空间，避免绕线过程中漆包线绝缘层被刮擦破损，磁环的外径尺寸要匹配SMD贴片焊盘的安装间距，不能超出PCB板上预留的丝印边界。绕线部分的设计是整个建模的重点，双绕组要保持对称排布，每匝线之间要保持均匀的间隙，避免绕线交叉堆叠导致的绕组寄生电容过大，影响高频段的滤波效果，漆包线的线径要根据额定工作电流来选取，要保证长期通流时绕组的温升在允许范围内，绕线的起始端和结束端要精准引出到磁环下方的贴片引脚位置，引脚采用扁平镀锡结构，建模时要保证引脚的共面度，满足SMT回流焊的工艺要求，引脚的宽度和伸出长度要符合表面贴装元件的焊接标准，避免出现虚焊、立碑等焊接缺陷。

　　底座部分的设计采用耐高温绝缘材质，一方面要对磁环和绕线形成可靠的支撑固定，避免在振动工况下磁环出现移位、绕线出现松脱，另一方面要保证绕组和PCB板之间的绝缘距离，满足安规耐压的要求，底座的外形尺寸要和磁环外径匹配，边缘做倒角处理，避免生产过程中出现应力集中开裂的问题。整个模型的安装边界要严格匹配PCB封装尺寸，元件的总高度要满足板卡的装配空间要求，不能和上方的结构件、散热片产生干涉，在做结构校验的时候，要考虑到元件的公差累积，磁环的尺寸公差、绕线的凸起公差、底座的成型公差都要预留足够的余量，保证批量生产时的装配一致性。

　　从实际工程应用的角度来说，这类磁环电感的建模不能只做外观示意，要还原实际生产的工艺细节，比如绕线的折弯弧度要符合绕线机的走线路径，不能出现直角折弯导致漆包线应力过大断裂的问题，引脚和绕线的连接位置要做平滑过渡，模拟实际生产中焊锡固定的结构，磁环和底座之间的固定胶层也可以在模型中做适当的体现，方便后续做热仿真的时候评估元件的散热路径，绕组的发热可以通过磁环、底座、引脚传导到PCB板的铜箔上，建模时保留这些接触细节，能让后续的仿真结果更贴近实际工况。另外在设计的时候还要考虑到不同工况下的适配性，比如在车载应用场景下，元件要满足抗振动要求，绕线的排布要更紧密，底座和磁环的固定强度要更高，引脚的弯折强度要符合车规元件的测试标准，这些细节在三维建模的时候都要通过结构特征体现出来，而不是单纯做一个外观相似的模型。
