SK8型8mm单垂直轴安装固定支撑座

　　做非标自动化设备做了快十年，光光轴支撑座这类小零件的选型踩过的坑能列满两页A4纸，这次做的SK8规格8mm垂直轴支撑，是针对小型输送线、桌面级检测工位这类轻载场景反复调整过细节的结构，不是随便拉个方块打个孔就完事的。

　　先从实际安装场景说，这类支撑座大多用在设备的上层安装板下方，或者小型机构的立板侧面，用来固定垂直布设的8mm直径光轴，常见的应用比如小型料仓的挡料杆导向、标签剥离机构的压轮轴固定、桌面型点胶设备的针头高度调节导轴支撑，负载基本都在50N以内，不需要重载轴座那种厚重的结构，但对安装的便捷性、轴的锁紧可靠性要求反而更高——毕竟这类小型机构的安装空间往往抠得很死，留给紧固件操作的空间经常只有几毫米。

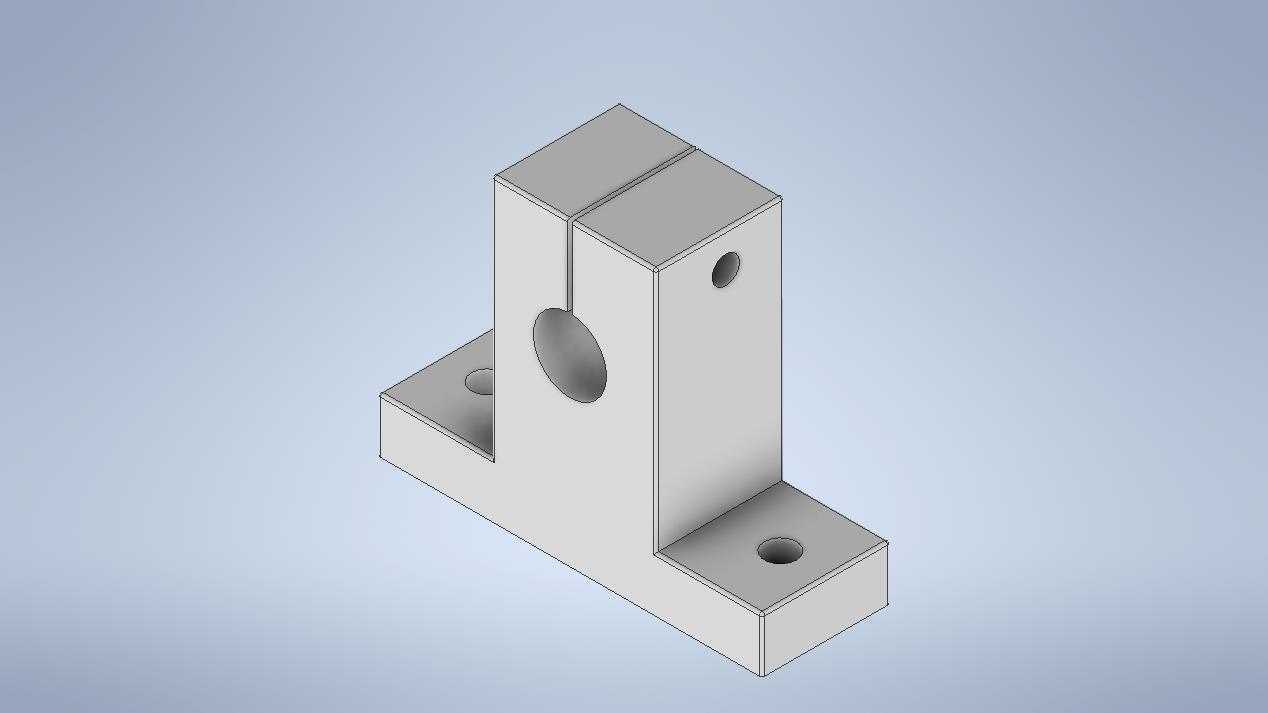

　　结构上采用L型一体立式布局，底部是带两个安装沉孔的法兰底座，两个安装孔的中心距按照常用的20mm型材安装孔距匹配，沉孔深度刚好容纳M4内六角圆柱头螺钉的头部，安装后螺钉头不会突出底座底面，保证支撑座和安装板面完全贴合，不会出现翘边导致轴的垂直度超差。立板部分做了分体式开槽设计，也就是行业里常说的开口型轴座结构，轴孔贯穿立板上部，开槽从轴孔顶端一直延伸到立板顶面，侧面配一个锁紧螺纹孔，当光轴穿入轴孔调整到需要的高度后，拧紧侧面的紧定螺钉，就能靠开槽处的弹性变形抱紧光轴，不需要额外加工轴上的定位槽，调整轴的伸出长度时只需要松紧紧定螺钉就行，比封闭式轴座配轴用挡圈的结构调整效率高很多，适合需要频繁微调轴伸长度的调试场景。

　　尺寸边界上是严格按照8mm光轴的配合公差做的，轴孔直径做的是H7公差，和g6公差的光轴配合是间隙极小的过渡配合，穿轴的时候不会晃，锁紧后也不会出现轴偏斜的问题。立板的高度控制在40mm，保证轴孔下方有足够的实体强度，不会因为锁紧力太大导致立板开裂，同时也不会因为立板太高占用过多垂直方向的安装空间。底座的厚度是8mm，两个安装沉孔的位置距离立板侧面各留了3mm的壁厚，避免拧紧紧固件的时候底座出现变形。立板侧面的锁紧螺纹孔是M4规格，紧定螺钉选用凹端紧定螺钉，锁紧的时候螺钉尖端会在光轴表面压出极小的定位凹点，既不会像平端螺钉那样容易打滑，也不会像锥端螺钉那样把光轴表面压出太深的痕迹，后续拆换光轴的时候不会因为凹点过深导致轴拔不出来。

　　设计的时候特意规避了几个常见的问题：一是立板和底座的连接位置做了R2的内圆角过渡，不是直角拼接，避免铣加工的时候应力集中，同时也减少安装时直角边刮伤操作人员的风险；二是轴孔的两端都做了0.5mm的倒角，穿轴的时候不会因为孔口的毛刺刮伤光轴的镀铬表面，也更容易对准孔位；三是开槽的宽度控制在2mm，既保证锁紧时有足够的弹性变形量，又不会因为开槽太宽导致立板刚性不足，锁紧后出现轴孔变形不圆的问题。另外底座的两个安装孔做了0.2mm的位置公差，和常用的铝型材安装槽、钣金安装孔的公差匹配，不会出现孔位对不上需要重新扩孔的情况。

　　从实际使用的角度说，这类小支撑座不需要做太复杂的表面处理，普通碳钢材质做发黑处理就足够防锈，要是用在有腐蚀性的环境里换成304不锈钢材质也能直接套用这个结构，只需要调整锁紧螺钉的材质就行。和卧式的轴支撑不同，垂直安装的轴支撑要额外考虑轴的自重带来的下滑问题，所以这个结构的抱紧力是经过核算的，M4紧定螺钉拧到1.2N·m的扭矩时，抱紧产生的摩擦力足够承载1kg以内的轴向负载，不会出现轴慢慢下滑的情况，要是负载更大的场景可以在轴上加装一个轴用挡圈，靠立板顶面承载轴向力，适配性很强。

　　建模的时候所有的特征都是按照机加工的工艺顺序做的，先做底座和立板的基体，再加工安装沉孔、轴孔、锁紧螺纹孔，最后做开槽和倒角，没有出现无法加工的倒扣或者锐角特征，拿到加工厂直接按图加工就行，不需要额外做工艺沟通，对做小型非标设备的结构工程师来说，这类标准结构件的模型直接调用就能省掉很多重复建模的时间，选型的时候也能直接核对安装尺寸，不用反复查样本参数。
