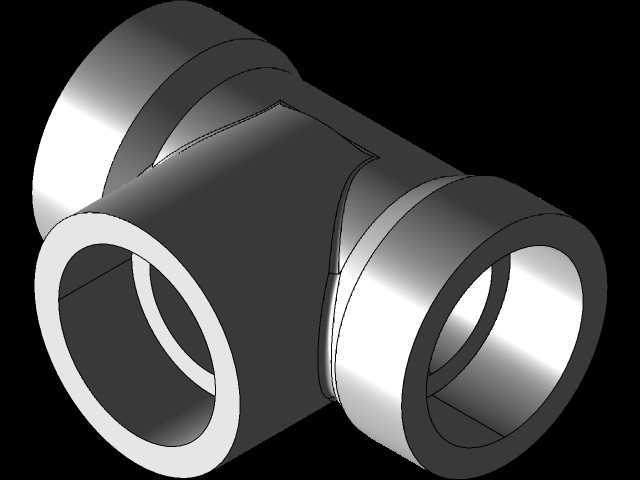

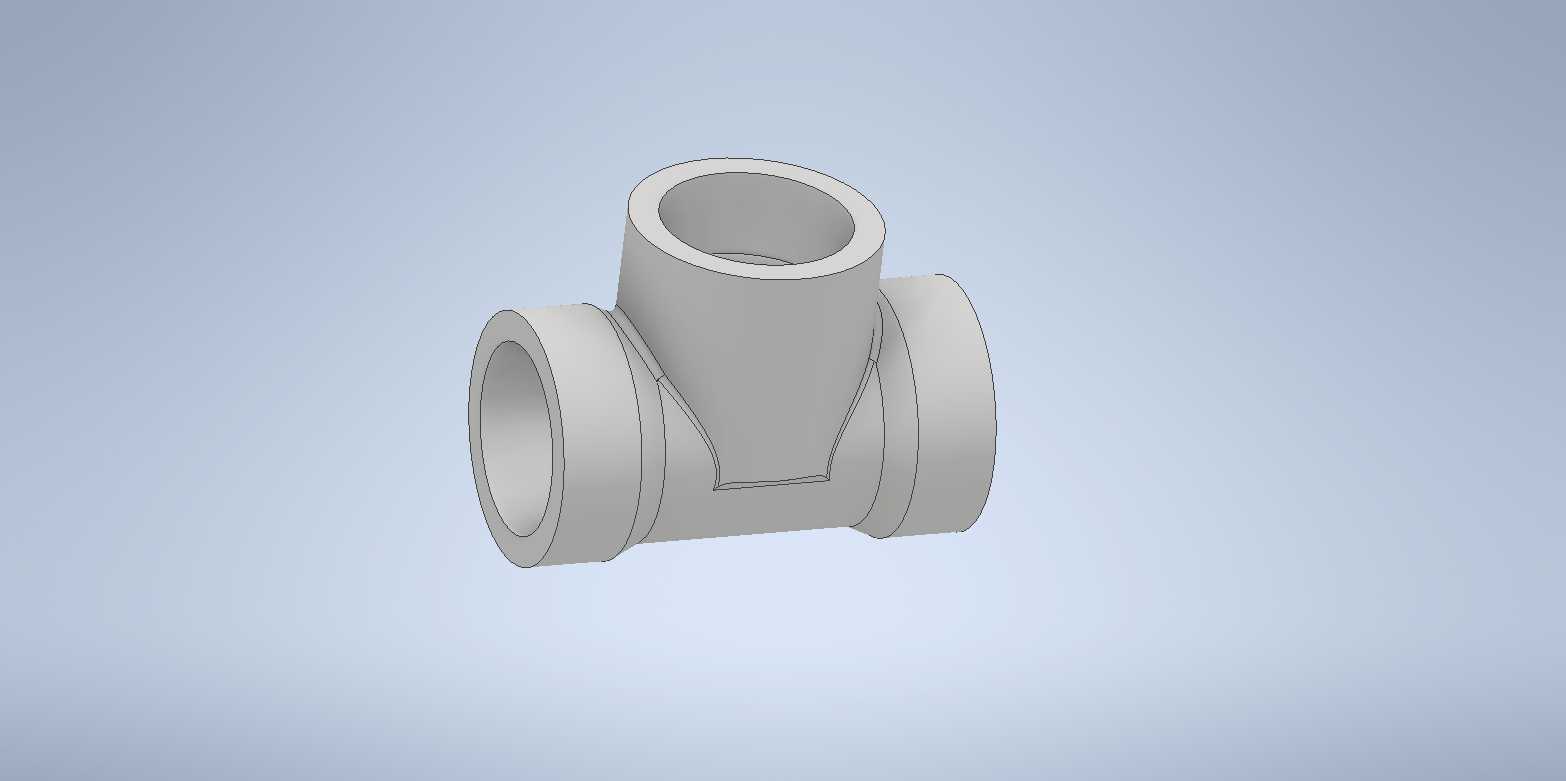

3/4英寸SCH40等径承插三通接头结构

　　在民用给排水、化工流体输送、小型暖通循环、食品级洁净管路等场景里，分支管路的转向衔接一直是管路布设里的核心节点，这款3/4英寸规格的SCH40等级三通接头，就是针对公称通径20mm的中低压管路分支需求设计的连接件。从实际工况适配来看，SCH40对应的管壁厚度等级，能够稳定承载1.6MPa以内的常温流体输送压力，不管是日常供水的静压负载，还是小型循环系统里的水锤瞬时冲击，接头本体的结构强度都能覆盖常规使用需求，不会因为壁厚不足出现鼓胀、开裂的问题。

　　接头整体采用等径三通的结构逻辑，三个接口的通径完全一致，不需要做变径过渡，适合三条同管径管路的垂直汇接场景，比如家装里冷热水管的支路分流、小型设备冷却水回路的分支走线、气动系统里的气源支路分配，都能直接使用，不需要额外搭配变径接头，减少管路的连接节点数量，也就降低了潜在的泄漏风险。接口采用承插式的连接设计，安装时只需要将对应规格的管材插入接头的承口内部，再通过焊接、粘接或者卡压的方式完成固定，相比螺纹连接的形式，承插结构的同轴度更容易保证，安装时不需要反复调整对中角度，接口处的密封面是整圈贴合的，长期使用的密封可靠性更高，也不会出现螺纹锈蚀后拆卸困难的问题。

　　从结构设计的细节来看，三个接口的交汇处做了平滑的圆弧过渡处理，没有直角锐边，流体经过分支位置的时候，不会因为直角结构产生过大的局部阻力，也能避免流体长期冲刷直角位置造成的局部冲蚀磨损，延长接头的使用寿命。接头的外壁在三个承口的位置做了加厚的凸缘结构，一方面是承插连接时可以给管材提供足够的插入深度定位，保证管材插入到位，不会因为插入深度不足导致连接强度不够，另一方面凸缘结构也能提升接口位置的结构刚度，在安装紧固或者后期管路产生轻微震动的时候，接口位置不会因为应力集中出现开裂。接头本体的外形规整，三个接口的轴线完全垂直相交，中心位置的壁厚均匀，没有局部过薄的位置，建模时完全遵循等强度设计原则，在保证整体结构强度满足压力等级要求的前提下，尽可能控制本体的重量，减少材料的冗余消耗。

　　安装边界方面，这款三通的三个接口向外的延伸长度一致，布设管路的时候不需要额外预留偏心安装空间，只要在三个方向留出对应管材的安装操作空间即可，不管是明装的外露管路，还是暗敷在墙体、管沟内的隐蔽管路，都能适配安装空间要求。接头的外表面没有多余的凸起结构，外轮廓平整，做管路保温层包裹的时候，保温材料可以紧密贴合在外壁上，不会因为局部凸起导致保温层出现缝隙，减少管路的冷热量损耗。针对不同的输送介质需求，这款三通可以适配不锈钢、碳钢、PVC等多种材质的加工选型，建模时的结构尺寸完全统一，只需要调整材质参数就能适配不同的腐蚀工况，比如输送弱腐蚀性流体时选用304不锈钢材质，普通给排水场景选用碳钢或者PVC材质，不需要重新调整结构尺寸，能够大幅提升不同项目的选型效率。在管路系统的应力计算环节，这款三通的结构尺寸完全符合SCH40等级的壁厚规范，做管路应力分析的时候，可以直接调用标准件参数，不需要重新测绘建模，能够有效缩短管路系统的设计周期。
