直角L型金属安装固定角件结构设计

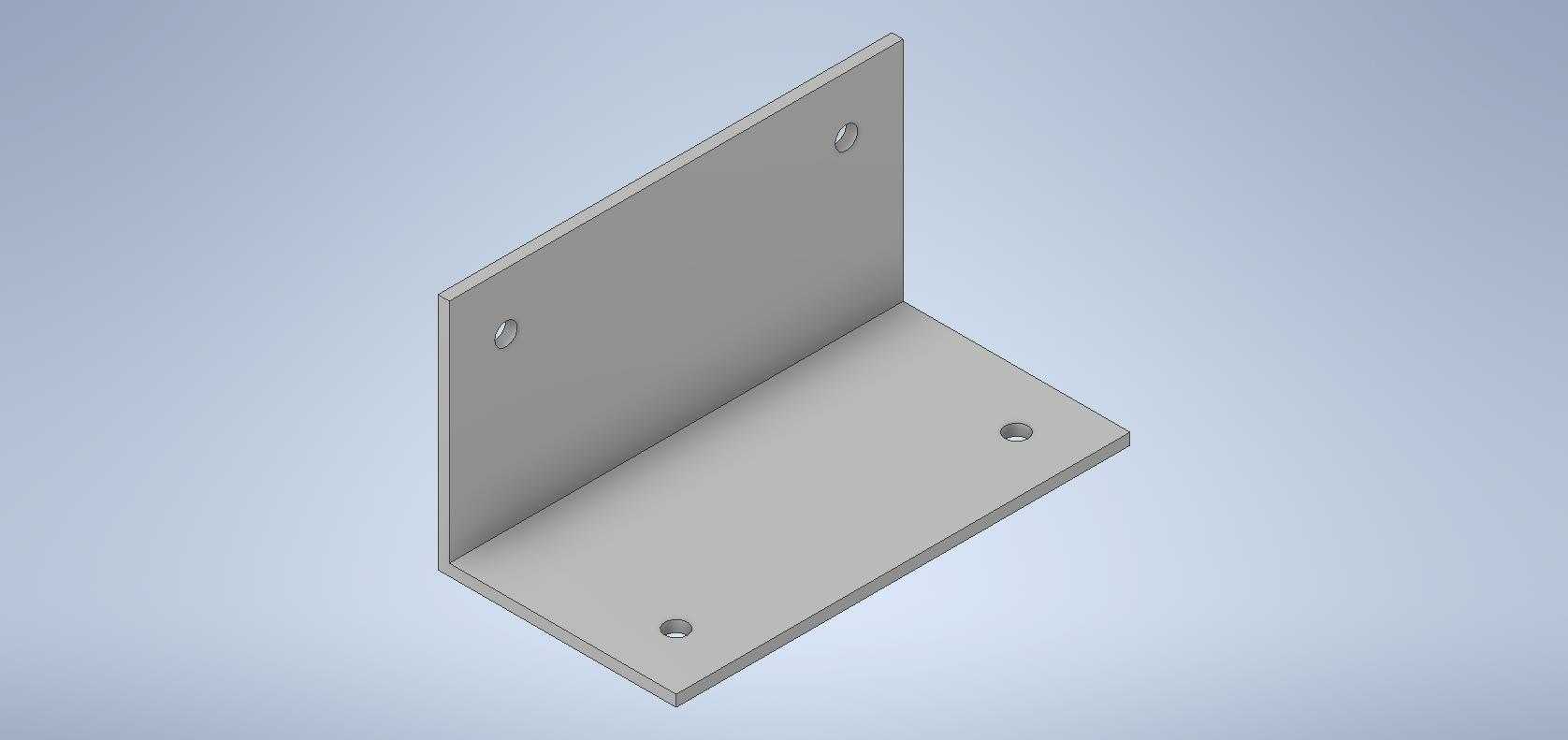

　　在工业装配、设备机架搭建、柜体安装以及民用五金固定场景中，直角连接的可靠性直接决定了整体结构的抗形变能力与长期使用稳定性，这类L型角件作为最基础的直角受力转接件，是结构设计中选型频率极高的标准连接构件。不同于市面上薄款冲压角码容易在长期受力后出现板面弯折、孔位滑牙的问题，这款角件采用等厚钣金折弯成型工艺，两个互相垂直的安装面保持完全90度垂直公差，折弯处做了小半径圆弧过渡，避免直角折弯处的应力集中导致的开裂风险，同时折弯圆角的存在也能消除安装时的锐边割手隐患。

　　从安装边界来看，两个安装面的板面宽度保持一致，每块板面上都预留了两个沉头安装孔，孔位沿板面中心线对称分布，沉头孔的深度刚好适配常用的内六角圆柱头螺丝或者十字沉头螺丝，安装后螺丝头完全没入板面，不会出现凸起干涉相邻构件安装的问题。孔位的间距设计参考了常用铝型材、方管的安装孔距标准，既可以用于两根垂直布置的型材之间的直角加固，也可以用于设备柜体的侧板与底板之间的连接固定，甚至在小型设备的地脚支撑、钣金护罩的边角加固场景中也能适配。

　　设计过程中首先考虑的是受力方向的载荷分配，当其中一个板面通过螺丝固定在垂直基准面上时，另一块水平板面承受的垂直向下载荷会通过折弯处的整面结构传递到垂直面，相比采用焊接方式连接的直角支架，这种一体折弯的角件不存在焊缝虚焊、焊道腐蚀的风险，整体受力更均匀。板面的厚度选择兼顾了承重能力与材料成本，在常规的静态承重场景下，单个角件可以承受数十公斤的静载荷而不出现明显形变，如果是有振动的设备安装场景，也可以通过多件并排布置的方式提升整体连接强度。

　　实际选型使用时需要注意，安装面的平面度公差控制在合理范围内，两个板面没有明显的翘曲变形，保证安装时螺丝锁紧后角件能与被连接件完全贴合，不会出现局部悬空导致的应力集中。孔位的倒角处理也做了优化，穿螺丝时不会出现孔边毛刺刮伤螺丝螺纹的问题，安装时不需要额外对孔位进行修锉，能有效提升现场装配的效率。不同于带加强筋的重型角件，这款平折角件的两个板面都是纯平板结构，安装后不会占用额外的侧边空间，在安装空间局促、构件之间间隙较小的场景下优势明显，比如小型自动化设备的内部走线槽固定、传感器安装支架的直角转接、电气柜内安装导轨的边角加固等场景，都能看到这类角件的应用。

　　从建模逻辑来看，绘制这类零件时首先要确定两个安装面的边长尺寸与板厚，先绘制单侧板面的草图，拉伸成实体后通过折弯特征生成垂直的另一侧板面，之后在对应位置绘制沉头孔的草图，通过切除拉伸生成安装孔，最后对所有锐边做小尺寸的倒角或者圆角处理，避免应力集中的同时提升零件的安全性。建模过程中需要特别注意折弯系数的设置，保证折弯后两个板面的外轮廓尺寸、孔位到折弯边的距离符合实际加工公差，避免生产出来的零件孔位错位无法安装。这类零件虽然结构简单，但是在整个结构连接系统中起到的作用不可忽视，很多设备出现的连接松动、结构异响问题，往往都是因为角件选型不当、孔位配合间隙过大或者安装时螺丝锁紧力矩不足导致的，设计选型时需要根据实际承载的载荷大小、安装空间的限制、被连接件的材质来选择对应厚度、对应尺寸的角件，才能保证整个连接结构的长期可靠性。
