澳标公制钢镀锌P型扶手支柱结构

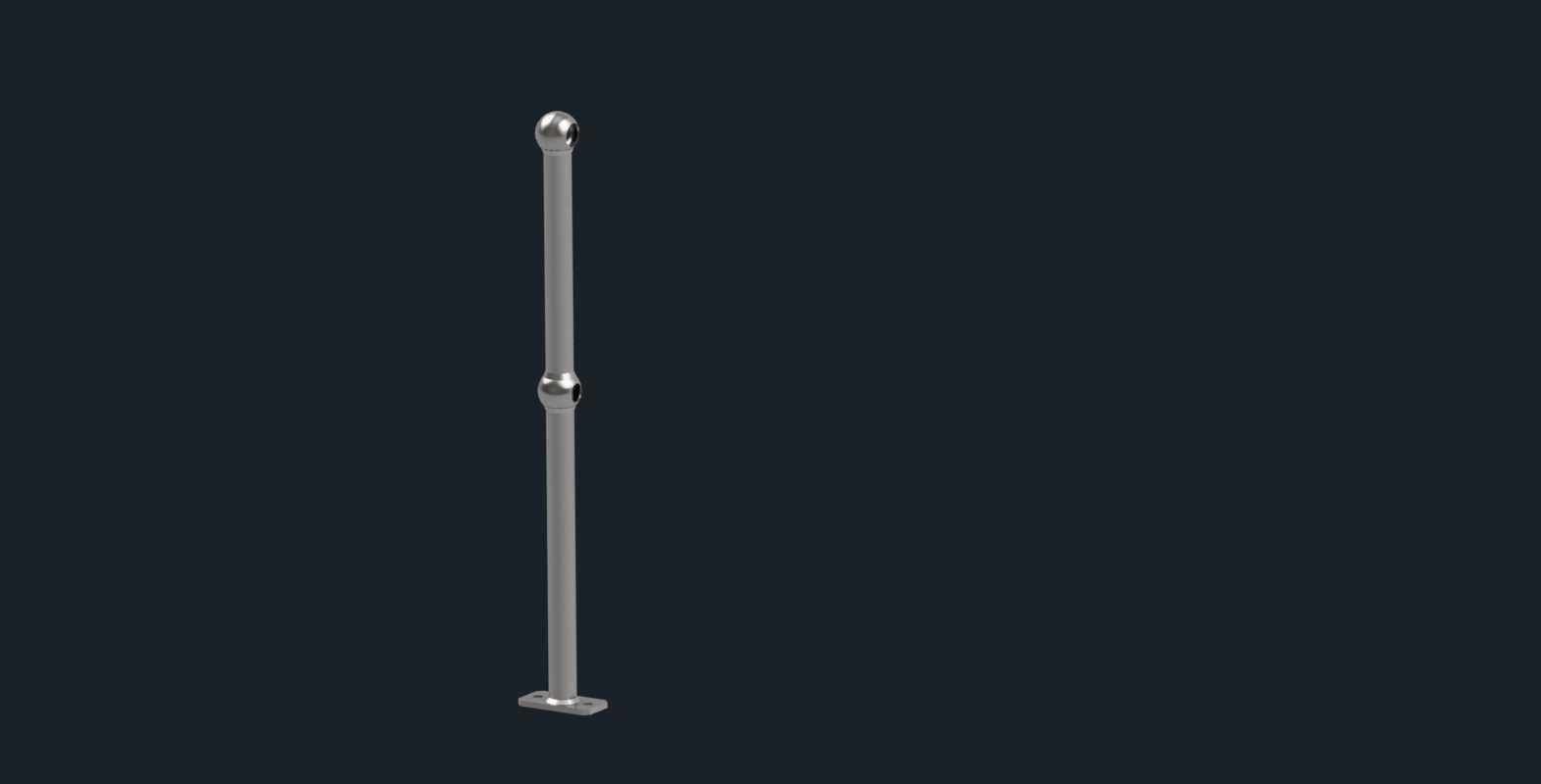

　　这款P型支柱是面向澳式工业及民用护栏系统开发的支撑构件，日常在澳洲本地的工业厂区巡检通道、市政人行步道护栏、临海区域观景平台防护栏、物流仓储月台边缘防护场景中应用十分广泛，作为护栏系统的核心竖向承载构件，它承担着连接固定底部安装基面、承托横向扶手杆件、传递护栏受载冲击力的核心作用，区别于普通圆管立柱，这款支柱的端头做了球形收头处理，既能够避免尖锐端头带来的磕碰安全隐患，也能适配澳式护栏的外观风格要求，中部的球形节点是横向扶手杆的安装定位位，安装时无需额外做复杂的开孔定位，直接通过配套卡件即可将横向扶手杆固定在节点位置，大幅降低现场安装的对位难度。

　　从设计逻辑来看，这款支柱完全遵循Webforge公制尺寸体系做参数化建模，整体采用等径直杆作为主体受力结构，底部带方形安装法兰盘，法兰盘上预留两个对称的安装螺栓孔，安装时可直接通过膨胀螺栓或者化学锚栓固定在混凝土基面、钢结构平台面板上，安装边界清晰，不需要额外做定制化的基座适配，法兰盘与竖杆的连接位置做了圆弧过渡处理，能够有效降低应力集中系数，避免长期受载后焊缝位置出现疲劳开裂的问题。竖杆主体的直径选型经过载荷校核，能够满足护栏系统1kN/m的水平侧向载荷要求，在人员倚靠、意外撞击的工况下不会出现明显的塑性变形。

　　表面处理采用钢镀锌工艺，这也是澳洲户外建材的标配处理方式，镀锌层厚度能够满足沿海高盐雾环境下的长期防腐蚀要求，不需要额外做喷涂处理即可直接在户外场景使用，后期维护成本极低。建模过程中严格还原了实物的尺寸公差配合，中部球形节点的外径、底部法兰的孔距、竖杆的总高度都完全匹配澳标护栏系统的通用安装尺寸，选型时可以直接替换同规格的现有支柱，不需要调整配套扶手、安装基座的尺寸。

　　在实际工程应用中，这类支柱的排布间距通常控制在1.2m到1.5m之间，具体根据防护场景的载荷等级调整，比如工业厂区的重型防护场景间距取小值，普通民用步道的轻型防护场景可以适当放大间距。建模时特意保留了各部位的圆角细节，没有做简化的直角处理，不管是做工程渲染出图、还是做装配干涉检查、施工模拟，都能够直接使用，不需要再做细节补全。支柱顶部的球形封头是和竖杆一体成型的结构，不是后期焊接的配件，这一点在模型里也做了还原，能够准确反映实际产品的工艺特性，避免结构设计时误判连接强度。

　　很多设计人员在做涉外项目的护栏设计时，经常会遇到澳标构件尺寸不匹配的问题，这款模型完全按照当地通用的产品尺寸绘制，能够直接导入装配体中使用，不需要反复核对尺寸参数。底部法兰的厚度也做了准确还原，安装时螺栓的沉头深度、垫片尺寸都可以直接参照模型选型，不会出现安装时螺栓突出法兰面、或者垫片无法放平的问题。中部的球形节点位置距离底部安装面的高度符合人体工程学要求，扶手安装完成后高度刚好在成年人腰部位置，倚靠时的舒适度符合相关安全规范的要求。

　　从结构受力的角度看，竖杆采用等截面设计，受力均匀，在承受水平侧向力的时候，弯矩从顶部到底部线性增加，底部法兰位置的截面强度刚好匹配最大弯矩值，没有多余的材料冗余，也不会出现强度不足的问题，镀锌层的存在也不会影响构件的焊接性能，如果现场需要截断调整高度，截断后只需要对切口位置做补锌处理即可，不会影响整体的防腐蚀性能。
