带安装支架槽型导向门轮结构设计

　　日常做非标设备和门窗传动结构选型时，这类带一体式安装支架的槽型导向轮是很常用的部件，很多人做设计时容易忽略安装边界和受力匹配的细节，最后装上去要么卡滞要么承重不足返工。先从实际应用场景说，这类轮件不只是普通平移门上能用，自动化线体的侧边导向定位、轻型滑移工装的轨道行走、机柜推拉门的承重导向、甚至小型仓储滑移货架的限位走轮都能适配，区别只在轮体材质和支架厚度的选型匹配。

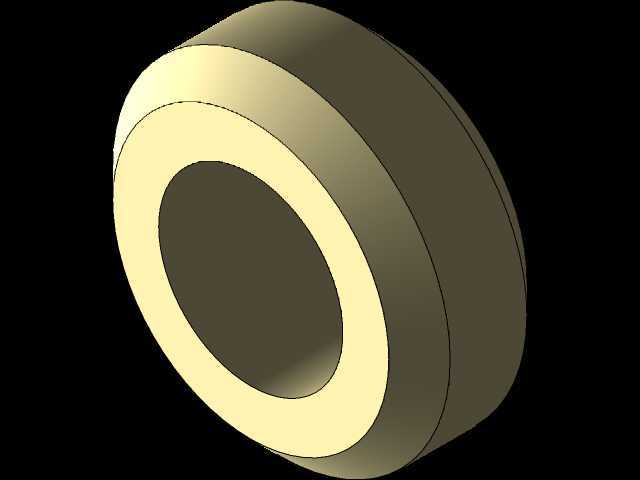

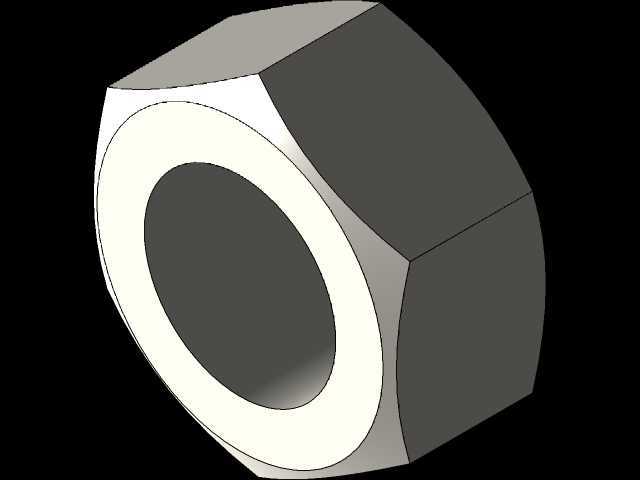

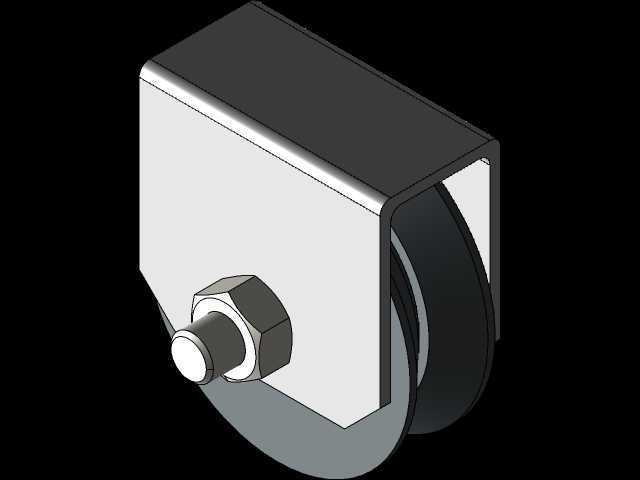

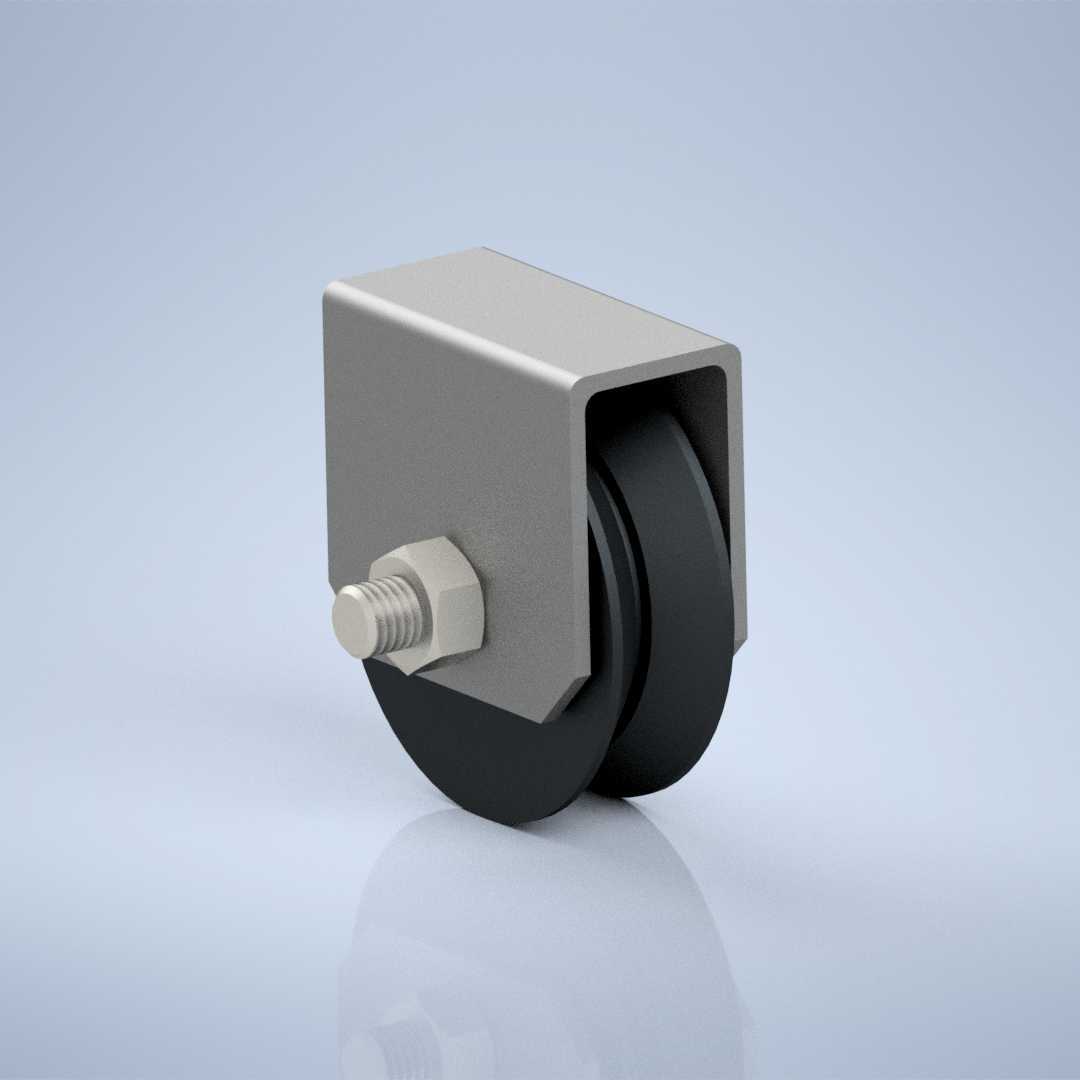

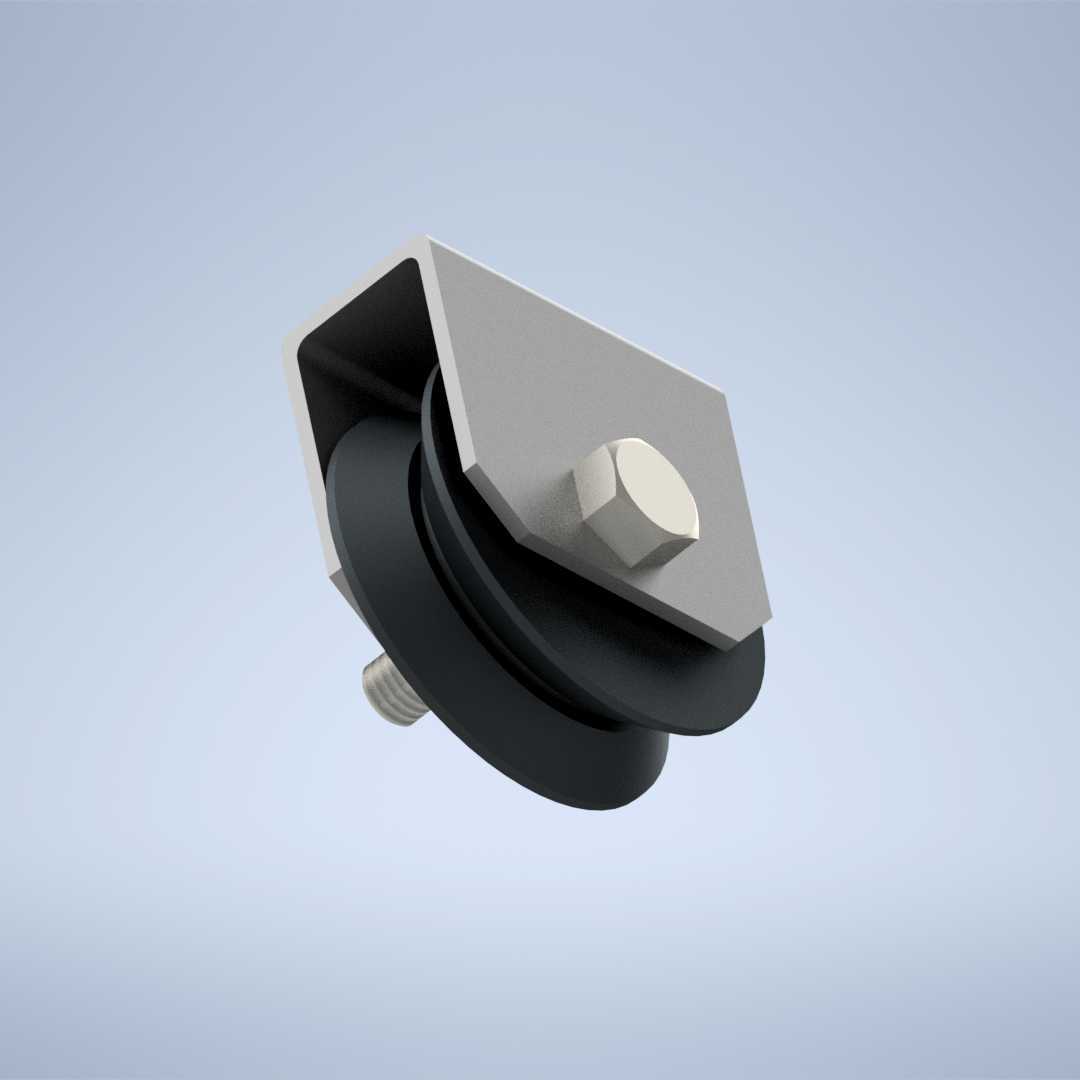

　　从功能特性来看，这款门轮采用U型一体式冲压支架，轮体嵌入支架内部的安装方式，相比外露式轮组，侧面抗冲击能力要强不少，不会因为侧向受力就出现轮轴变形脱落的问题。轮体是双轮缘槽型结构，槽型弧度刚好适配常见的圆钢轨道、导向凸边，行走时不会出现脱轨跑偏的情况，轮面采用耐磨非金属材质，滚动时噪音低，不会刮伤轨道表面，长时间往复滑动也不会出现明显的磨屑。支架端部伸出的带螺母螺栓安装结构，是贯穿式的轮轴设计，轴端直接做安装固定端，不需要额外设计轮轴安装位，只要在安装基体上开对应尺寸的通孔，穿入螺栓锁紧螺母就能完成固定，安装效率比分体式轮组高很多，后期维护更换也不需要拆解周边结构，松掉螺母就能直接拆换轮组。

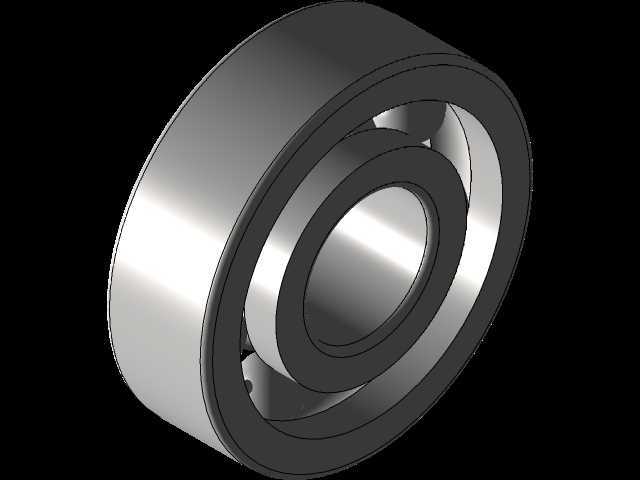

　　设计思路上，这款结构做了很务实的取舍，没有做多余的复杂结构：支架采用折边一体成型，没有多余的焊接点位，避免焊接变形导致轮轴安装孔同轴度偏差，支架的内槽宽度刚好比轮体总宽大0.3-0.5mm，既给轮体转动留够间隙，又不会因为间隙过大导致轮体晃动。轮体内部镶嵌了自润滑轴承，不需要额外加装润滑脂嘴，免维护周期长，适合不方便定期注油维护的封闭安装场景，比如设备内部的导向位、洁净车间的门窗结构，不会有油污渗漏污染环境的问题。轮轴和支架的配合采用过盈压装，轴和支架之间没有相对转动，磨损只出现在轮体和轴的配合面，更换时只需要换轮体或者整组更换，不会磨损安装基体的结构。

　　尺寸和安装边界方面，做三维建模选型时要注意几个核心尺寸：首先是支架的外轮廓尺寸，安装位的开槽深度要大于支架的总高度，预留至少2mm的安装间隙，避免支架底部和安装面干涉；轮体的外径决定了最小的行走轨道转弯半径，小直径轮适合短行程直线往复场景，大直径轮越障能力更强，滚动阻力更小；安装螺栓的伸出长度要匹配安装基体的厚度，螺母锁紧后要至少露出2-3个螺距，保证锁紧可靠性，不能靠螺栓螺纹的根部受力，容易出现螺纹滑牙；轮槽的宽度和深度要匹配所用轨道的直径，轨道和槽底的接触位置要在轮槽中心，偏移量不能超过1mm，否则会出现单侧轮缘磨损过快的问题；安装时支架的固定面要和轨道走向保持平行，垂直度偏差不能超过0.5度，否则轮体行走时会出现偏磨，滚动阻力陡增，甚至出现卡滞不动的情况。

　　另外要注意受力边界，这类轮组的额定承重是垂直于安装面方向的，侧向受力不能超过额定承重的30%，如果场景里有较大侧向冲击力，要额外加侧向限位轮，不能靠这个轮的轮缘承受侧向力，否则很容易出现轮缘崩裂、支架变形的问题。轮体的非金属材质耐温范围一般在-20到80摄氏度，不能用在高温烘烤设备附近，也不能长期接触有机溶剂，否则轮体材质会老化开裂，失去强度。做结构排布时，多个轮组组合使用要保证同一组轮的安装面在同一平面上，平面度偏差不超过0.2mm，避免出现个别轮悬空不受力，其余轮过载损坏的情况，尤其是长行程滑移门结构，至少要布置三个以上的轮组，分散承重，避免门体下垂导致轮组卡滞。
