标准无焊面包板电路实验插接结构

　　日常电子电路原型验证环节里，无焊面包板是电子工程师、实训学生最常接触的基础插接载体，不需要焊接就能快速完成元器件的临时连接，反复拆装调整电路走向的过程里不会损伤元件引脚，不管是课程实训里的基础电路验证，还是产品研发前期的功能模块搭试，都能靠这类插接结构快速完成方案可行性验证，省去了临时焊接、拆焊的繁琐步骤，也能避免焊锡高温对敏感器件造成的不可逆损伤。

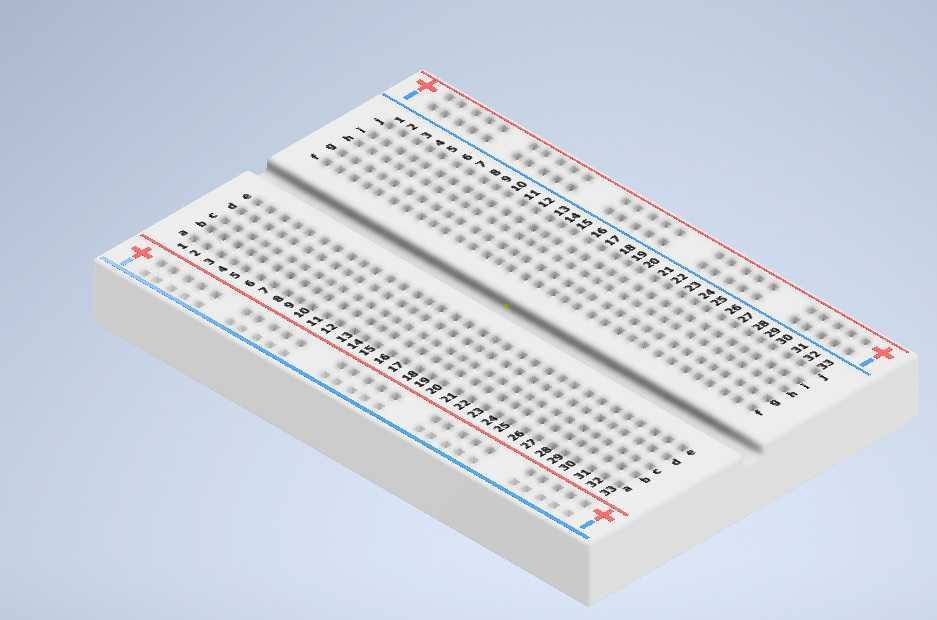

　　这款面包板的结构设计完全贴合常规实验操作习惯，整体采用上下分体的双主面板布局，每块面板上都排布了整齐的金属簧片插孔，面板边缘设置了红蓝标识的电源总线轨，红色对应正电源走线、蓝色对应接地走线，总线轨沿面板长度方向全程贯通，搭建多模块电路时不需要反复跨接电源线，能大幅减少接线混乱的问题。主面板区域的插孔按照5孔一组的规则连通，每组簧片对应一个独立的电气节点，元器件引脚插入后就能靠内部的弹性簧片夹紧导通，常规0.5-0.8mm线径的单股导线、直插式元件引脚都能稳定夹持，不会出现接触松动、导通不良的问题。

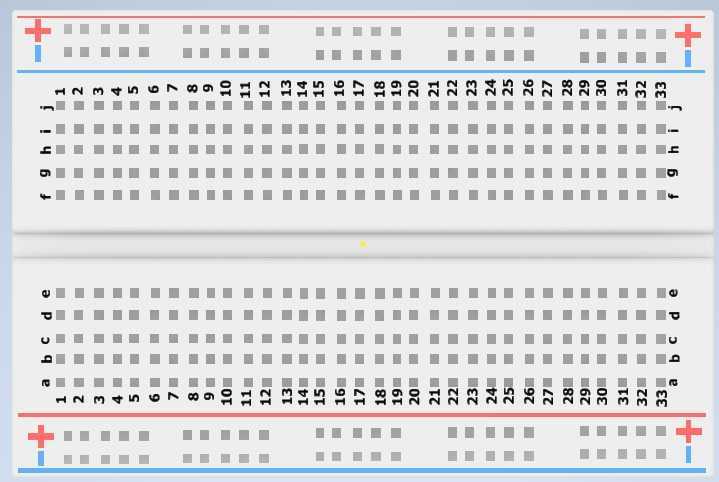

　　从结构设计的细节来看，面板上的每列插孔旁都印刷了清晰的数字编号，横向总线轨旁也标注了对应的极性标识，搭建复杂电路时可以对照电路原理图逐点接线，排查接线错误时能快速定位对应节点，不用顺着导线逐段梳理走向。面板基底采用耐磨损的ABS工程塑料材质，表面做了哑光防滑处理，反复插拔元件也不会出现插孔开裂、标识磨损脱落的问题，内部的导电簧片采用磷青铜镀镍工艺，弹性持久且接触电阻低，长期使用也不会因为氧化出现导通故障。

　　实际使用场景中，这类面包板可以单独使用完成小型电路搭建，也可以通过侧边的拼接卡扣把多块面包板组合成更大的插接平台，满足多模块综合电路的搭试需求。安装边界上，单块标准面包板的厚度适配常规实验台的固定卡槽，底部可以选配防滑胶垫直接放置在桌面使用，也能通过配套的固定螺丝安装在实训台架、嵌入式开发板扩展支架上，不会因为接线拉扯出现移位。

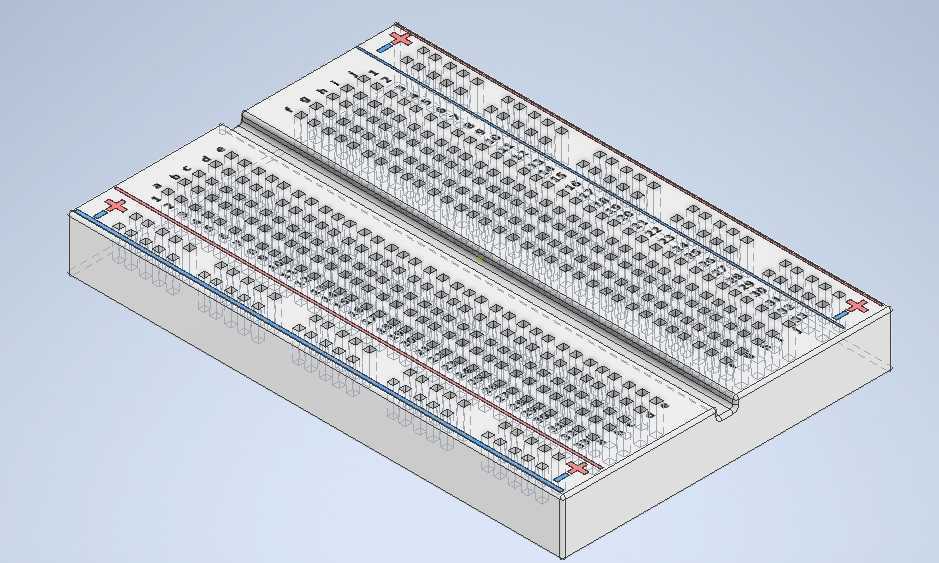

　　设计这类插接结构的时候，核心要平衡的是插孔夹持力和插拔手感，夹持力过大会导致元件插拔困难，甚至把元件引脚扯弯折断，夹持力过小又会出现接触不良，电路运行时出现信号中断的问题，因此内部簧片的弯折角度、镀层厚度都经过反复调校，确保常规力度下就能顺利插入元件，同时引脚和簧片的接触面积足够大，通过小电流信号时不会出现压降过大的问题。另外面板的插孔间距严格按照2.54mm标准间距设计，完全匹配直插式集成电路、排针排母的引脚间距，双列直插封装的芯片可以直接跨接在两块主面板的中间槽位上，两侧引脚分别接入两边的接线节点，不需要额外转接就能完成芯片外围电路的搭建。

　　在教学实训场景里，这类面包板是模电、数电课程的必备基础工具，学生可以快速完成三极管放大电路、逻辑门电路、单片机最小系统等各类实验电路的搭建，实验结束后可以快速拆除所有元件，整理后重复用于下一次实验，相比焊接式的实验板耗材成本更低，也能让学生把更多精力放在电路原理验证上，而不是耗费时间在焊接操作上。在产品研发场景中，工程师可以用面包板快速搭试传感器模块、电源模块、信号处理模块的连接逻辑，验证功能正常后再绘制正式的印刷电路板，能大幅减少前期方案验证的时间成本，避免直接制板后发现电路逻辑错误造成的物料浪费。

　　结构细节上，两块主面板中间的凹槽宽度经过精准设计，刚好能容纳双列直插芯片的本体，芯片引脚插入后不会出现歪斜，引脚和插孔的对位精度足够高，新手操作也能顺利把芯片插入对应插孔，不会出现引脚弯折、插错位的问题。边缘的电源总线轨和主接线区域之间做了明确的视觉区分，接线时很容易区分电源走线和信号走线，减少电源线和信号线接反导致元件烧毁的风险。整体结构没有易损的活动部件，只要避免过大的外力弯折、避免液体渗入插孔，就能长期保持稳定的导通性能，是电子实验、原型验证环节性价比极高的基础插接载体。
