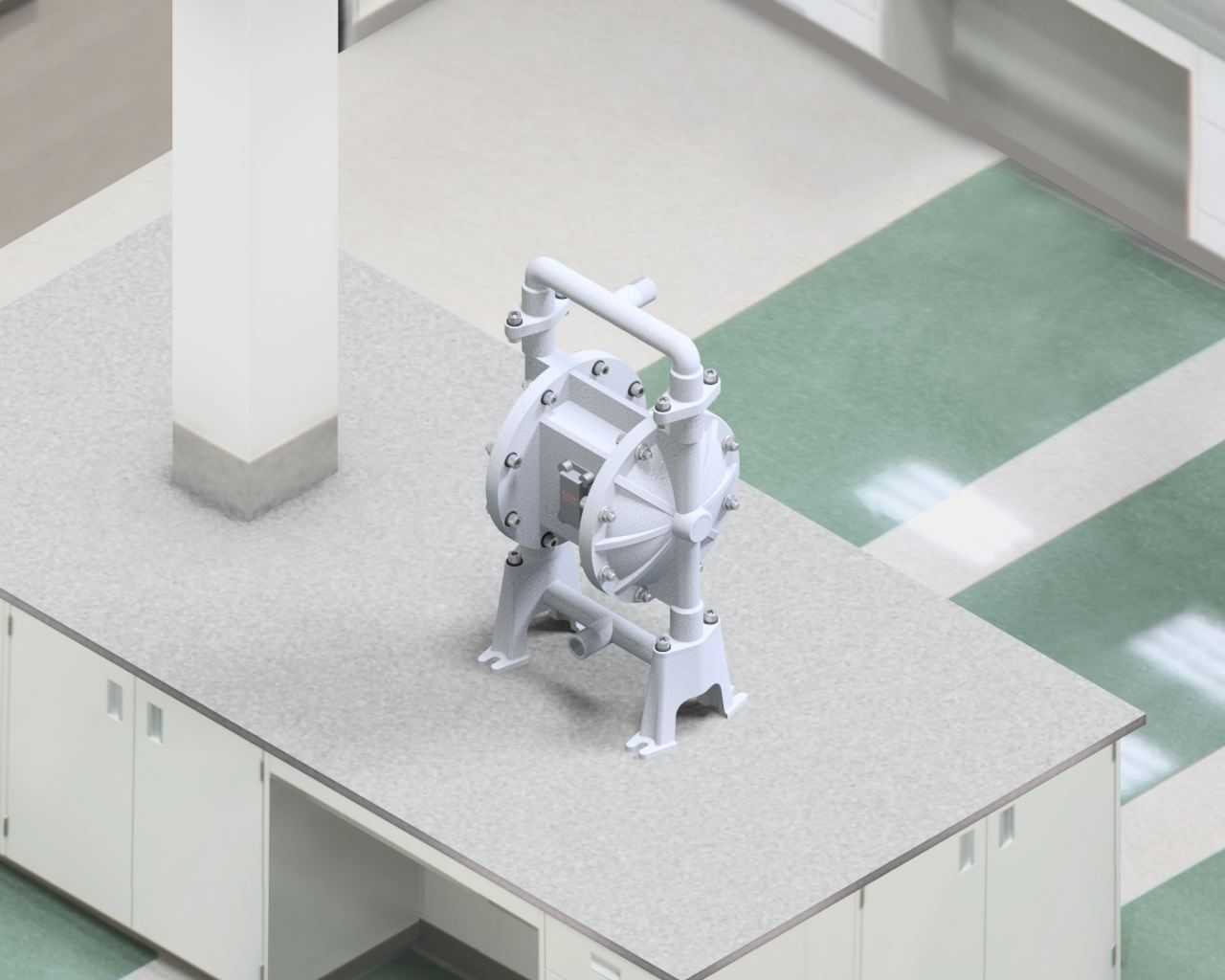

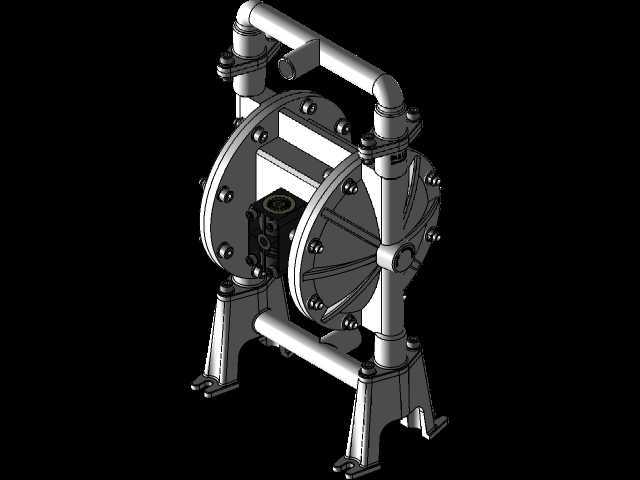

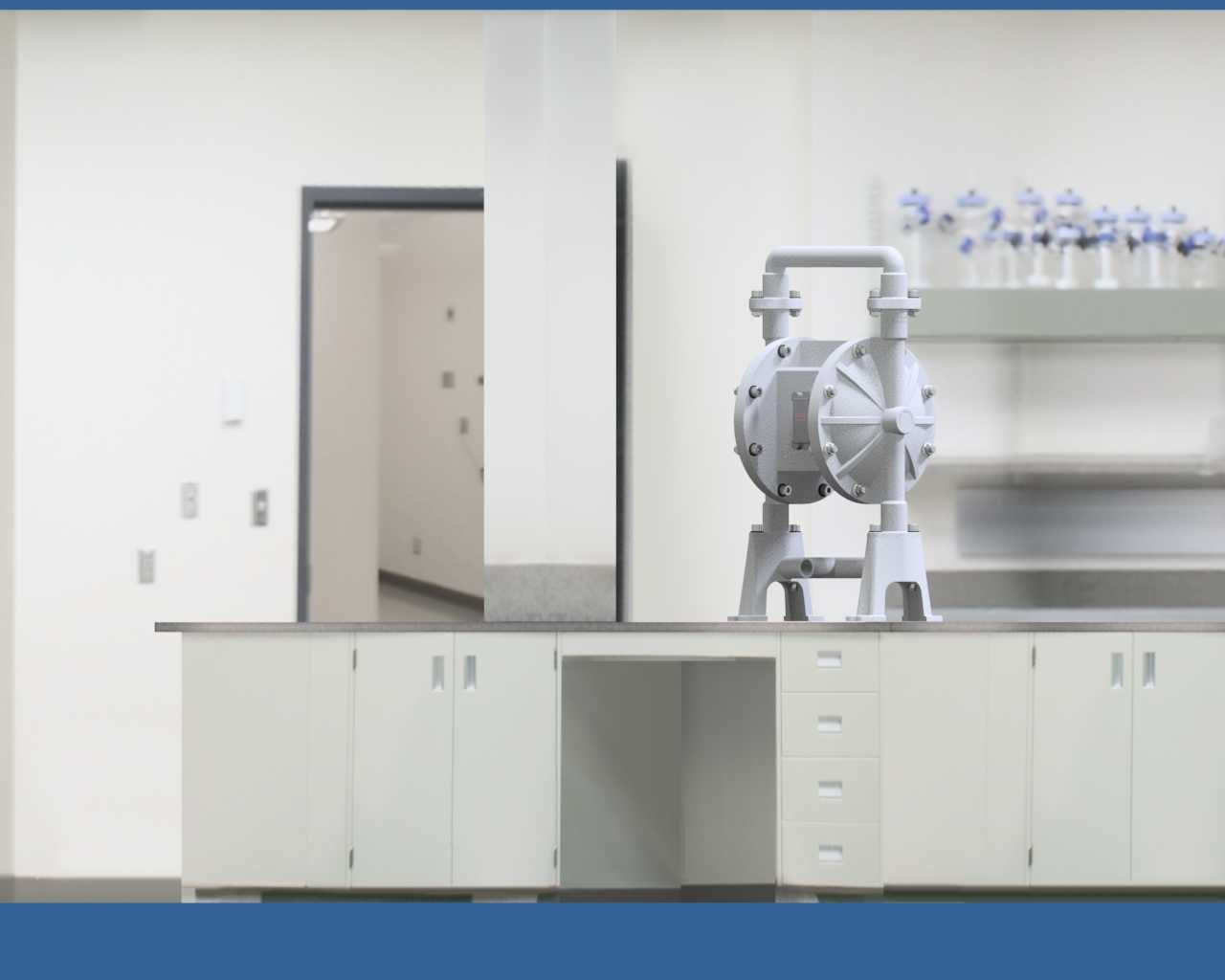

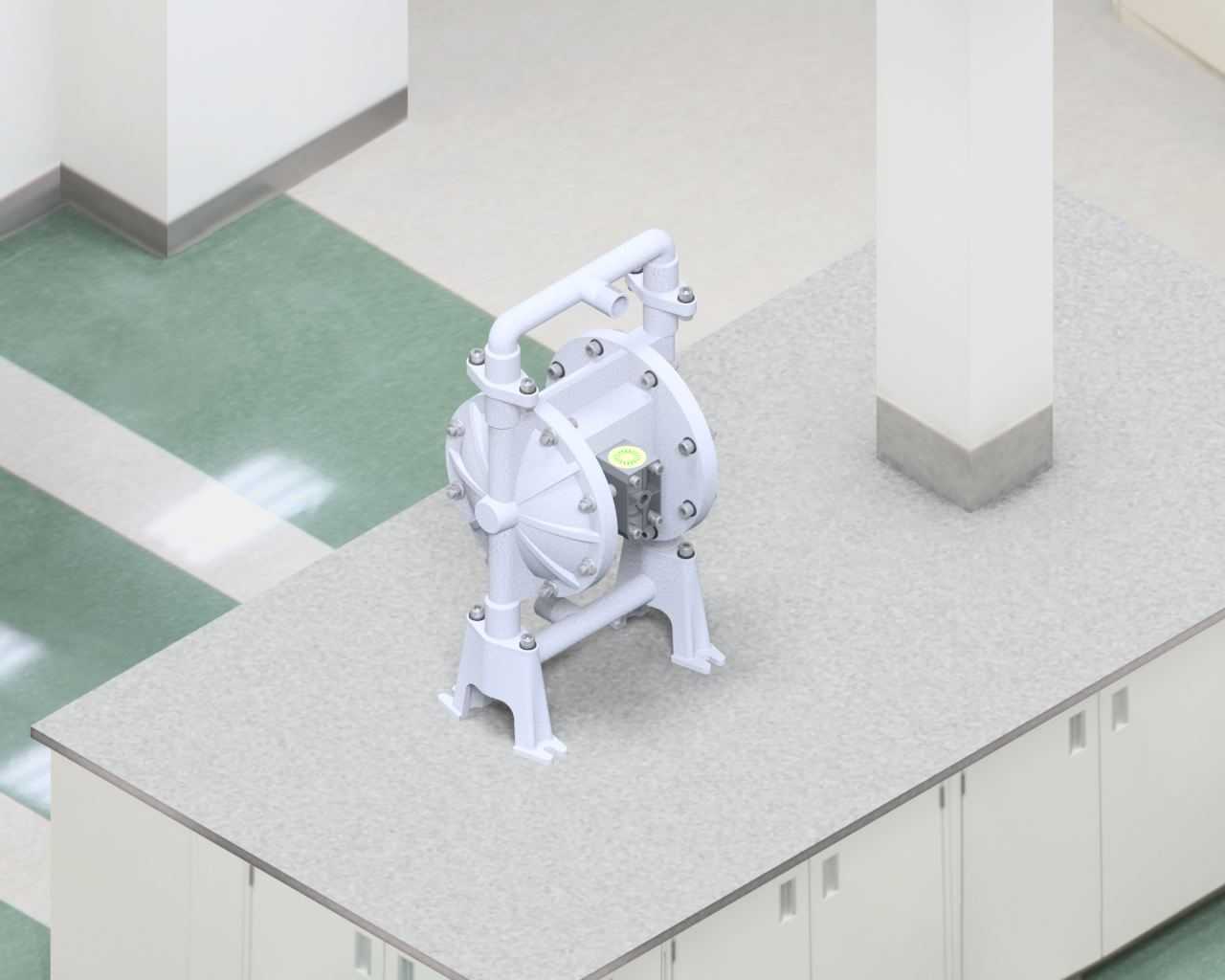

1英寸口径气动双隔膜输送泵结构

　　在化工溶剂输送、车间浆料转运、污水处理药剂投加这类不适合用电驱动泵的场景里，气动隔膜泵一直是一线运维和设备选型人员绕不开的通用流体设备，这次拆解的1英寸口径双隔膜结构，刚好覆盖了中小流量工况下绝大多数的安装与使用需求。先从实际安装边界说起，这款泵的支脚采用四点式落地支撑结构，支脚预留的安装孔位间距适配常规10号槽钢支架的安装模数，整机重心落在支脚围成的矩形区域中心，不管是落地安装在设备基座上，还是通过支架壁挂在槽罐侧壁，都不需要额外做配重加强，进出口采用内螺纹连接，1英寸的通径匹配常规DN25的流体管路，安装时不需要做变径转接，进出口的朝向可以根据管路排布调整端盖螺栓的安装方向，不用额外定制弯管就能适配侧进上出、上进下出等不同管路走向，减少现场管路改造的工作量。从功能特性上看，这款气动双隔膜泵不需要外接电源，靠压缩空气作为动力源，在有防爆要求的化工车间、存在挥发性易燃易爆介质的输送场景里，不会产生电火花，本质安全等级更高，相比电动离心泵，它可以空载启动，哪怕进口管路暂时没介质，也不会出现烧机、密封干磨损坏的问题，输送含颗粒的浆料、高粘度的树脂类介质时，隔膜的往复运动不会对介质产生过大的剪切力，不会破坏输送介质里的固体颗粒结构，也不容易出现叶轮卡滞的故障。

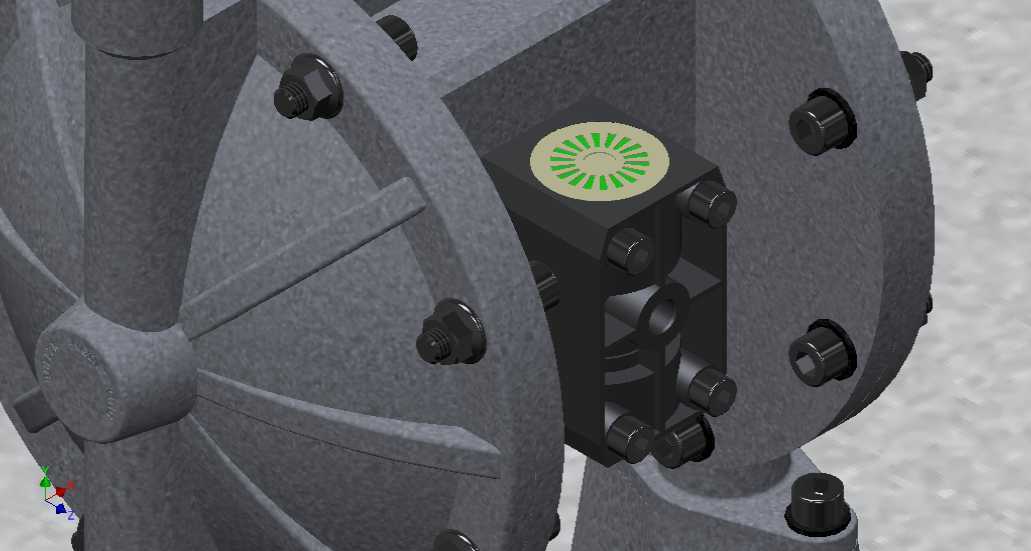

　　设计思路上，整机采用对称式的腔体结构，左右两个隔膜通过中间的连杆联动，压缩空气通过配气阀交替进入左右气腔，推动隔膜往复形变，带动腔体内容积变化实现介质的吸入和排出，进出口的单向阀采用球式密封结构，靠介质压力和弹簧复位实现通断，相比板式止回阀，球式密封对含少量杂质的介质适应性更强，不容易因为颗粒卡滞出现内漏，泵体的过流部件和气动腔体完全分隔，中间的密封件采用多层复合结构，避免输送的腐蚀性介质窜入气路部分损坏配气元件，外壳的加强筋沿着腔体受力方向排布，在保证泵体能承受0.7MPa常规工作气压的前提下，尽可能减薄壳体壁厚，控制整机重量，方便现场搬运和安装。

　　实际使用中，这款泵的流量可以通过进气端的调压阀线性调节，不需要额外加装变频控制元件，在小流量药剂投加工况里，只需要调低进气压力就能稳定控制输出流量，不会出现流量脉动过大导致的投加精度不足问题，泵体的所有连接螺栓都采用外露式设计，日常维护更换隔膜、检查单向阀密封状态时，不需要专用工具就能拆解端盖，维护门槛很低，支脚的高度预留了足够的底部空间，安装时可以在下方放置接液盘，一旦出现密封渗漏，能及时收集漏液，避免污染车间地面。

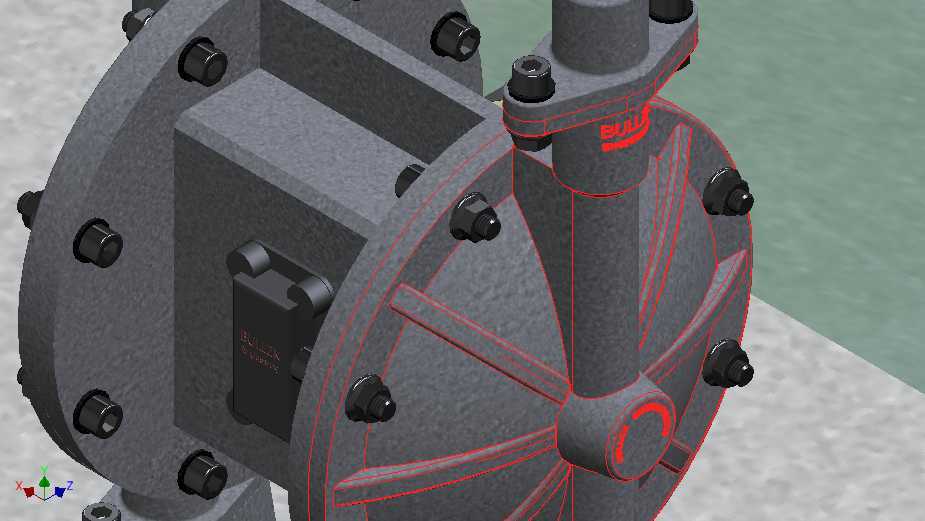

　　从结构细节上看，气路接口设置在泵体顶部居中位置，连接气管时不会和进出口管路产生干涉，顶部的提手结构和整机重心重合，单人就能短距离搬运移位，隔膜的压边采用圆周均匀分布的螺栓压紧，密封面的压紧力一致，不会出现局部压合不紧密导致的漏气、漏液问题，连接隔膜的连杆采用导向套支撑，往复运动时的同轴度更高，减少隔膜的偏磨，延长易损件的更换周期。在涂装车间的涂料输送、污水处理站的絮凝剂投加、小型化工生产线的溶剂转运这类工况里，这个尺寸的隔膜泵刚好匹配单工位或者小流量多工位的输送需求，不需要选用大流量的重型泵造成成本浪费，也不会因为通径太小导致流量不足影响生产节拍，安装时只需要预留比泵体长宽各大100mm的操作空间，就能满足日常维护和管路连接的操作需求，进气端配套常规的气动三联件就能实现过滤、调压、润滑的功能，不需要额外配置专用的控制元件，适配绝大多数工厂现有压缩空气管网的压力范围。
