带叶轮离心泵三维结构设计

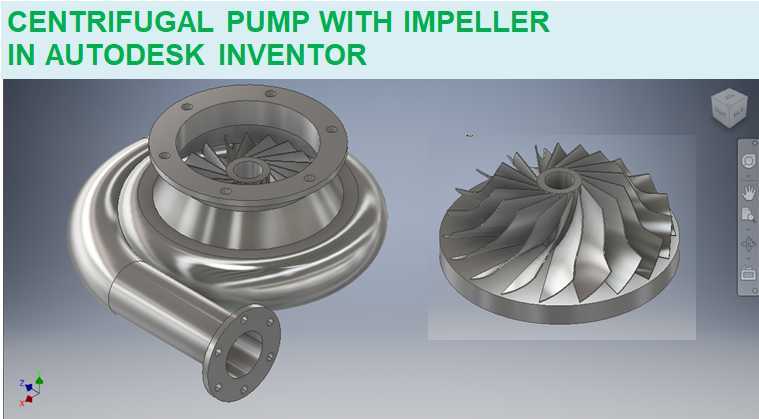

　　离心泵作为流体输送系统中的核心动力部件，广泛应用在市政供水、工业循环水系统、化工介质输送、暖通空调水循环、农田排灌等多个工程场景中，不同工况下的离心泵需要匹配对应参数的叶轮与流道结构，才能保证运行效率与运行稳定性。这款带叶轮的离心泵模型，完整还原了单级悬臂式离心泵的核心结构组成，包含涡壳式泵体、闭式叶轮、进出口连接法兰等核心部件，结构细节完全贴合实际工业产品的设计逻辑。

　　从实际应用场景来看，这类单级离心泵多用于输送清水或物理化学性质与水相近的介质，常规工况下输送介质温度不超过80摄氏度，在民用建筑供水、工厂冷却水循环、消防供水系统中都能见到同结构产品的身影。模型中的泵体采用螺旋形压水室结构，也就是行业内常说的涡壳结构，这种结构的设计核心是将叶轮甩出的高速流体平稳收集，逐步降低流体流速，将流体的动能有效转化为压力能，同时最大程度降低水力损失，压水室的断面面积沿着流体旋转方向逐步扩大，断面变化曲线完全符合流体在叶轮出口的速度分布规律，避免流道内出现涡流、脱流等不良流态，减少泵运行过程中的振动与噪声。

　　叶轮作为离心泵唯一的做功部件，模型中采用的是闭式后弯叶片叶轮，这种叶片形式的叶轮效率较高，运行稳定，适合输送清洁无颗粒的介质。叶轮的叶片型线采用圆柱叶片设计，叶片进口边延伸至叶轮进口靠近前盖板的位置，能够有效扩大流体进口过流面积，降低叶轮进口处的流体流速，减少进口冲击损失，同时降低泵的必需汽蚀余量，提升泵的抗汽蚀性能。叶轮前后盖板的厚度均匀过渡，在保证结构强度的前提下尽可能降低盖板的圆盘摩擦损失，叶轮与泵轴配合的轮毂位置设计有轴孔与键槽结构，能够保证扭矩的可靠传递，叶轮后端设计有密封环安装位，与泵体上的密封环配合形成间隙密封，减少泵体高压腔的流体回流到叶轮进口，提升泵的容积效率。

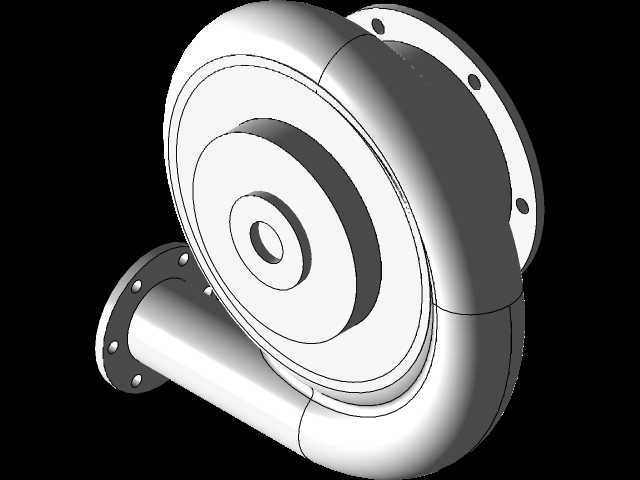

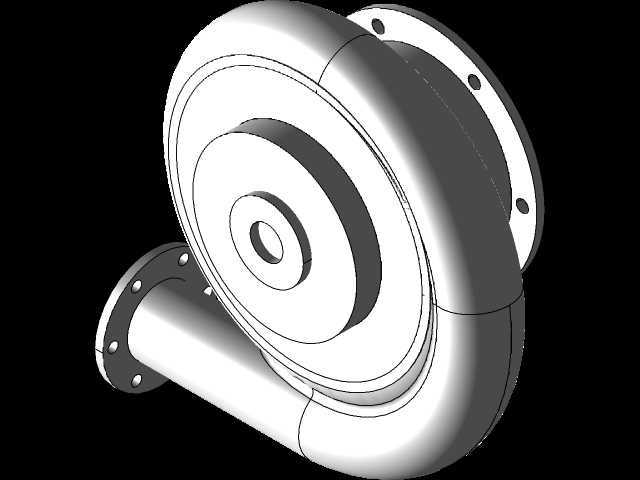

　　泵体的进口采用轴向水平进水结构，出口采用垂直向上的出水结构，进出口均设计有标准凸面板式平焊法兰结构，法兰上的螺栓孔数量、孔径、法兰密封面尺寸都符合常用管道连接标准，能够直接与同公称通径的工业管道进行对接，安装时不需要额外制作过渡连接件。泵体的涡壳出口位置设计有扩散管段，扩散管的扩散角控制在8到12度之间，这个角度范围既能够保证流体流速平稳降低，又不会因为扩散角过大导致流体脱流，保证压力能转换的效率。泵体与叶轮配合的位置，设计有合理的轴向与径向间隙，间隙值既能够保证叶轮高速旋转时不会与泵体发生刮蹭，又不会因为间隙过大导致容积损失过高，常规同规格产品的径向间隙控制在0.2到0.5毫米之间，根据输送介质的特性与加工精度可以做适当调整。

　　从安装边界来看，这款离心泵的泵脚与泵体为一体化铸造结构，泵脚的安装孔位置、孔间距都匹配标准的泵组安装底座尺寸，安装时可以通过地脚螺栓将泵体固定在混凝土基础或者钢制机座上，泵体的轴伸端尺寸匹配标准的联轴器连接尺寸，能够直接与标准Y系列三相异步电机通过联轴器直连，不需要额外加装变速结构，泵组的整体安装尺寸紧凑，占地面积小，适合在空间有限的泵房内安装布置。泵体上还预留了密封腔的安装位置，能够根据输送介质的不同选择填料密封或者机械密封结构，输送常温清水时可以采用成本较低的填料密封，输送有腐蚀性或者贵重介质时可以更换为机械密封，减少介质泄漏量。

　　在结构设计的细节上，泵体的壁厚按照公称压力1.6兆帕的等级进行设计，能够满足常规中低压流体输送的强度要求，泵体的拐角位置都设计有铸造圆角，避免铸造过程中出现应力集中，同时提升泵体的结构抗疲劳性能，在长期运行受压力交变载荷的情况下不容易出现开裂问题。叶轮的做静平衡与动平衡校验的结构位也在模型中有所体现，叶轮后盖板上可以根据平衡需要钻平衡孔，或者在轮毂位置加装平衡块，保证叶轮在最高转速运行时的振动值在标准允许范围内，延长轴承与密封件的使用寿命。

　　对于结构设计从业者来说，这个模型可以作为单级离心泵设计的参考模板，通过拆解模型的各个部件，可以清晰理解离心泵过流部件的设计逻辑，各个配合面的尺寸公差配合要求，以及安装连接的尺寸边界；对于设备选型人员来说，通过模型可以直观了解这类泵的结构形式，进出口方向与安装尺寸，方便在做管路布置与泵房设计时预留足够的安装与检修空间。整个模型的结构比例完全符合实际工业产品的尺寸规范，没有出现结构错位、比例失调的问题，各个部件的装配关系清晰，能够直观展示离心泵的内部结构与工作原理。
