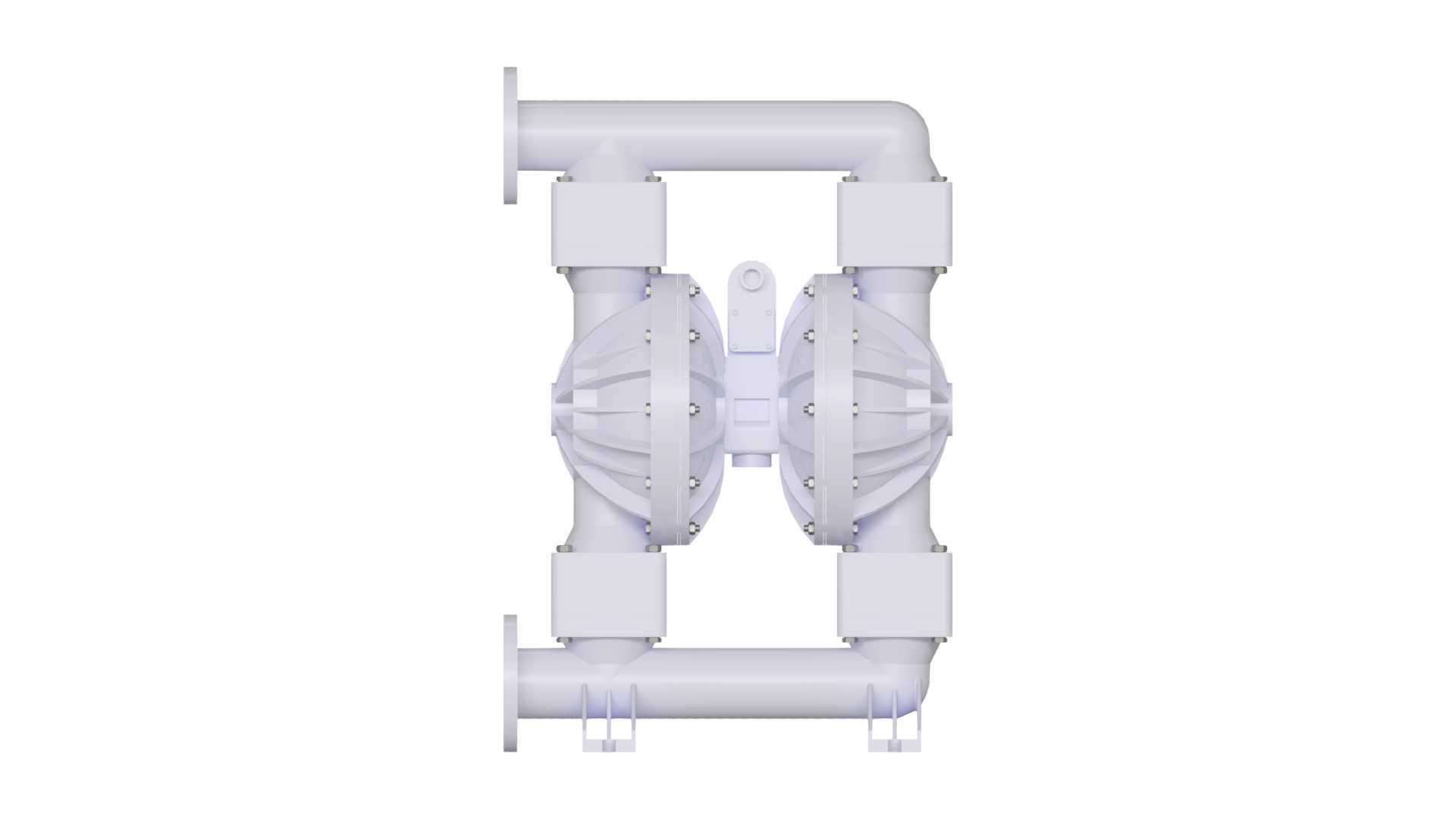

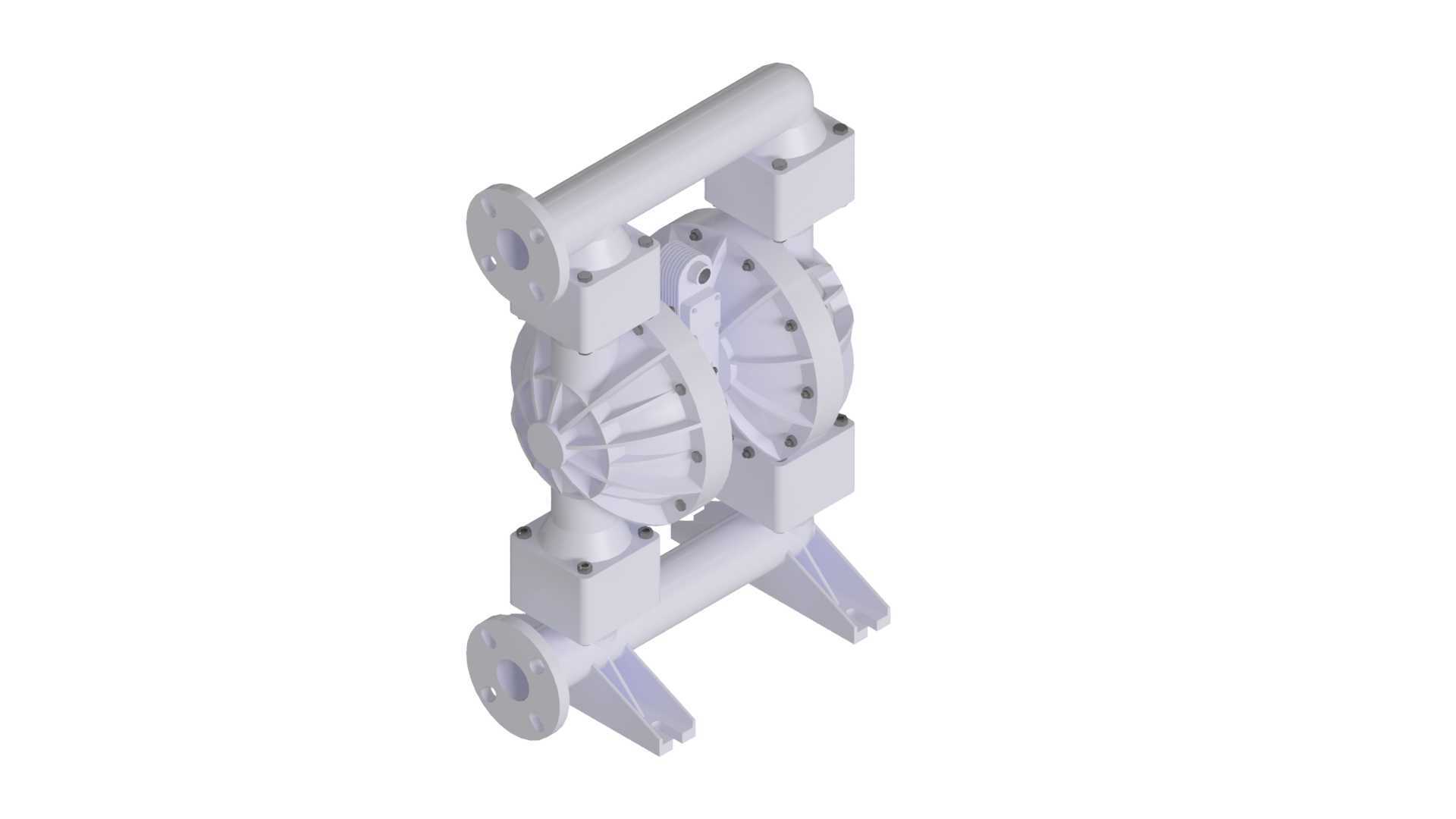

2寸非金属螺栓连接气动隔膜泵结构

　　在精细化工、污水处理、食品浆料输送的现场工况里，经常会遇到输送介质带弱腐蚀性、含细小固体颗粒，同时现场不具备电源布设条件的场景，这时候气动隔膜泵的适配性优势就会凸显出来，这款2寸规格的非金属螺栓连接隔膜泵，就是针对这类中低流量、有一定耐腐蚀需求的工况做的结构设计。从实际使用场景来看，这类泵常被布置在车间边角的介质中转工位、污水处理站的药剂投加段、或者是易燃易爆区域的流体输送点位，因为以压缩空气作为动力源，不会产生电火花，完全满足防爆区域的设备使用要求，同时非金属的过流部件材质，能够耐受大部分弱酸、弱碱以及中性盐类介质的腐蚀，相比金属材质的隔膜泵，在处理这类腐蚀性介质时不需要做额外的内衬处理，整体设备成本更低，后期维护的配件成本也更可控。

　　从功能特性上看，这款泵采用双隔膜对称驱动结构，压缩空气通过配气机构交替进入两侧气腔，推动隔膜做往复形变，带动介质腔的容积交替变化，配合进出口的单向球阀实现介质的吸入与排出，整个输送过程没有动密封点，只要隔膜没有出现破损，就完全不会出现介质泄漏的问题，这对于输送有毒、易挥发或者有刺激性气味的介质来说，能够大幅降低现场的安全隐患。2寸的通径设计，对应的额定流量能够满足每小时十几立方米的输送需求，既可以用来输送清水类的低粘度介质，也可以输送含一定固体颗粒的浆料，比如污水处理的污泥浆、化工生产的结晶料浆、食品行业的果酱类物料，只要颗粒直径不超过通径的三分之一，都可以顺畅输送，不会出现叶轮泵类设备常见的卡滞、叶轮磨损过快的问题。

　　设计思路上，这款泵采用了非金属螺栓连接的壳体结构，没有采用传统金属泵常用的卡箍快装结构，一方面是因为非金属材质的刚性相比金属更低，螺栓连接能够提供更均匀、更可靠的压紧力，避免壳体在长期压力波动下出现密封面渗漏的问题，另一方面螺栓连接的结构在拆解维护时不需要专用的卡箍拆装工具，普通的扳手就可以完成隔膜更换、阀球检查等日常维护操作，对于现场运维人员来说门槛更低。整个泵的进出口法兰采用同轴线水平布置，进出口方向可以根据现场的管路走向做调整，不需要额外加装弯头改变管路方向，能够减少管路的阻力损失。底部的支撑脚做了加宽的斜撑设计，泵在运行时因为隔膜往复运动产生的振动可以通过支撑脚分散传递到安装基础上，不需要做额外的地脚螺栓固定，临时工位使用时直接放置在平整地面就可以稳定运行，移动转场也非常方便。

　　从安装边界尺寸来看，这款2寸隔膜泵的整体宽度控制在300毫米左右，整体高度含顶部空气管路接口不到500毫米，长度方向含进出口法兰的总长度在450毫米上下，属于同规格隔膜泵里结构比较紧凑的型号，在布置安装时，只需要在泵体周边预留100毫米左右的操作空间，就可以完成气路连接、管路对接以及日常的维护操作，不会占用过多的车间安装空间。气路接口设置在泵体顶部的中间位置，压缩空气管路从上方接入，不会和两侧的介质管路产生干涉，配气阀的位置也预留了调节空间，可以通过调整进气压力来改变泵的往复频率，从而实现输送流量的无级调节，不需要额外加装变频控制装置，在需要小流量精准投加的工况下，只需要调低进气压力就可以稳定运行，不会因为流量过小出现泵体憋压损坏的问题。

　　在结构细节上，这款泵的隔膜采用了整体嵌入式的安装结构，隔膜边缘的密封凸台和壳体上的密封槽完全匹配，螺栓压紧时密封面的受力均匀，不会出现局部压应力过大导致隔膜提前破损的问题。进出口的单向阀球采用了和过流部件同材质的非金属球，密封面做了圆弧过渡处理，阀球回落时能够自动对中，即使输送的介质里有细小的纤维类杂质，也不会出现阀球卡滞导致的回流问题，泵的自吸高度可以达到4米以上，不需要提前灌泵就可以直接启动抽吸介质，对于安装位置高于介质液面的工况来说，能够省去底阀、灌泵管路等额外的配套部件，简化整个管路系统的设计。气腔部分的排气口做了消音结构设计，泵运行时的排气噪音可以控制在70分贝以内，即使布置在车间内部的操作工位附近，也不会产生过大的噪音污染，不需要额外加装隔音罩就可以满足车间的噪音管控要求。
