DS18B20数字温度传感模块结构设计

　　这款测温模块的结构设计充分考虑了嵌入式设备集成的实际需求，从板型布局到接口形式都围绕工业现场与DIY电子项目的通用安装场景展开。模块核心采用DS18B20数字测温芯片，单总线通讯的特性大幅简化了布线要求，仅需一根信号线即可完成温度数据的双向传输，配合电源与接地引脚，整板仅引出三个直插排针，排针采用标准2.54mm间距设计，可直接插接在面包板上完成原型验证，也能通过排座焊接固定在定制PCB载板上，适配绝大多数开源硬件平台的扩展接口规范。

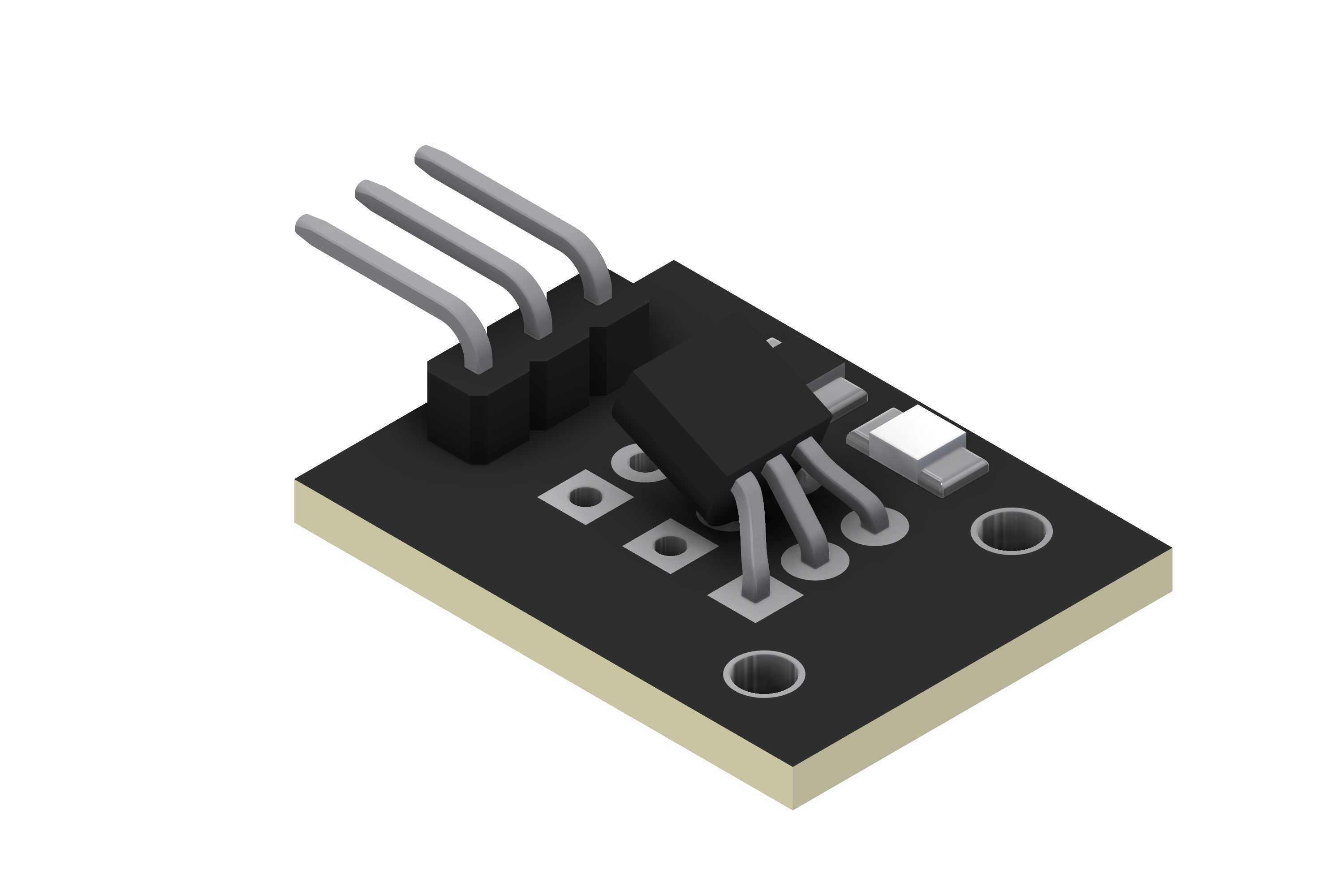

　　从板体结构来看，模块采用FR-4玻纤基板制作，基板边缘预留两个直径3.2mm的圆形安装孔，孔位中心距匹配常用的M3螺丝安装规格，既可以通过铜柱将模块固定在设备壳体内部的安装柱上，也能配合尼龙扎带将模块绑定在走线槽或设备框架上，安装方式灵活度较高，不会因为固定结构限制影响在不同设备中的适配性。板上元件布局遵循强弱信号分离的原则，测温芯片的感应端尽量靠近板边布置，减少板上其他元件发热对测温精度的干扰，板载的上拉电阻与电源滤波电容紧贴芯片引脚排布，缩短高频信号走线长度，降低外界电磁干扰对通讯稳定性的影响。

　　在实际应用场景中，这类模块常被集成在工业控制柜的温度监测点位，用来实时采集柜内空气温度或者功率元件表面温度，也会被用在小型恒温设备、3D打印机热端测温、水族箱温控系统、农业大棚环境监测节点中。不同于模拟输出的热敏电阻模块，这款数字测温模块不需要额外的AD转换电路，直接输出校准后的数字温度值，测温范围覆盖-55℃到125℃，在-10℃到85℃的常用测温区间内精度可达±0.5℃，能够满足绝大多数民用与工业场景的测温需求，同时芯片内置的非易失性存储单元支持用户自定义温度报警的高低阈值，当监测温度超出设定范围时，芯片会主动触发报警信号，不需要主控芯片持续轮询温度数据，能够有效降低低功耗监测节点的运行功耗。

　　设计过程中针对模块的安装边界做了明确的尺寸约束，整板外形为矩形结构，板厚1.6mm，排针伸出板面的高度为11mm，板上最高元件为直插排针座，整体高度不超过12mm，在紧凑安装空间内也能顺利完成装配。板边做了圆角处理，避免尖锐板边在装配过程中划伤操作人员或者划破相邻线材的绝缘层，焊盘全部采用沉金工艺处理，提升焊接可靠性与抗氧化能力，即使在潮湿的工业环境中长期使用，也不容易出现焊盘氧化导致的接触不良问题。模块的三个引脚分别做了丝印标识，明确标注电源、接地、信号的引脚定义，装配过程中不需要额外查阅手册就能完成接线，降低现场接线的错误率。

　　从结构可靠性角度考虑，板上所有直插元件的引脚都做了弯脚处理后再焊接，避免设备运行过程中的振动导致元件引脚脱焊，测温芯片与基板之间预留了微小间隙，减少基板导热对芯片测温准确性的影响，当需要测量固体表面温度时，也可以在芯片感应端涂抹导热硅脂后紧贴被测表面，进一步提升测温响应速度与测量精度。模块整体没有易损的活动部件，结构强度能够满足常规工业场景的振动要求，不需要额外设计防护外壳就可以直接在普通室内环境中使用，如果应用在多粉尘或者有液体飞溅的场景，也可以配合热缩管或者定制的塑料外壳做密封防护，板体的安装孔位预留了足够的外壳装配空间，不会因为加装防护结构影响原有固定方式。
