做小型自动化设备的位置、转速检测方案时,霍尔类传感模块是绕不开的选型项,这款基于A3144霍尔元件的检测模块,在建模阶段就需要把实际应用中的安装、接线、调试边界全部考虑到位,避免后续做整机装配时出现干涉、调试不便的问题。先从实际应用场景说起,这类模块常被用在小型输送线的转速计数、气缸活塞到位检测、小型旋转机构的零位标定、安防类设备的磁触发开关场景里,相比光电类检测元件,它对粉尘、轻度油污的耐受度更好,不需要正对检测面留严格的光通路,在半封闭的设备腔体里安装适应性更强。
从功能特性来看,这款模块同时支持模拟量与数字量两种输出模式,板载的多圈电位器是用来调节数字输出的触发阈值的,建模时特意给电位器的调节旋钮预留了足够的操作空间,不需要拆下模块就能用小号一字螺丝刀完成阈值校准,这点在设备后期运维时非常实用——很多同类模块把电位器贴板布置,装到设备支架上之后螺丝刀根本伸不进去,调个阈值还要拆接线拆固定件,非常耽误调试进度。模块上的三个直插排针分别对应电源、地、信号输出,排针的伸出长度按照常规杜邦线插拔深度设计,既不会因为排针过短导致接插件松脱,也不会因为排针过长在紧凑安装空间里触碰周边金属结构造成短路。板载的电源指示灯位置做了下沉处理,不会因为灯珠过高和上层安装板产生干涉,通电状态下从模块正面就能清晰看到电源指示状态,不用凑到接线端去查线。

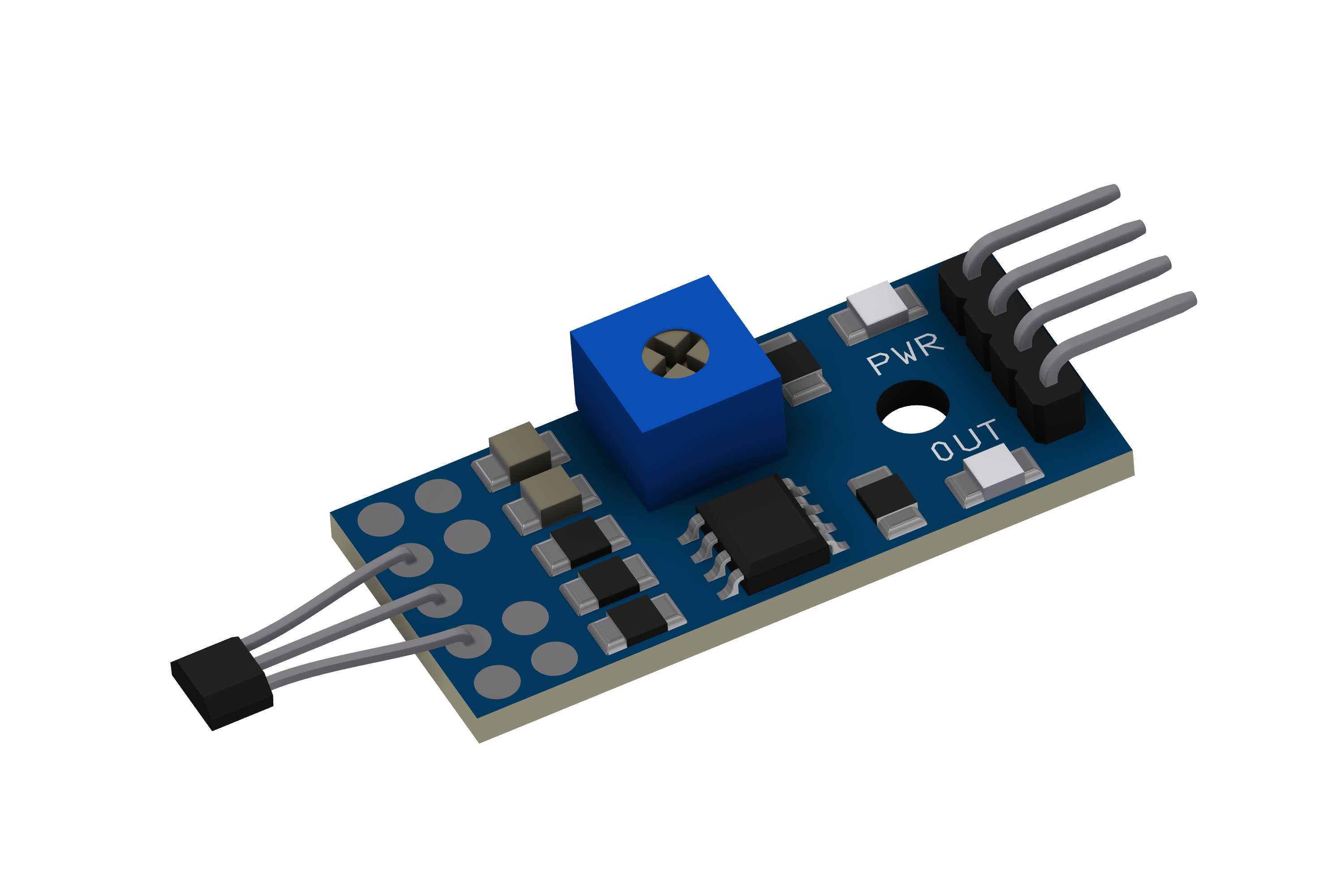

设计思路上,整个PCB板采用常规的蓝油阻焊工艺建模,板上的贴片阻容、霍尔芯片、电位器、接线端子全部按照实际元器件的真实尺寸建模,没有做简化省略,这点对做整机结构校验非常重要——很多网上的简化模型把板上元件高度做了压缩,实际装配时才发现电位器顶到了旁边的安装梁,不得不重新改支架孔位。模块前端的霍尔感应探头特意做了伸出处理,比PCB板边缘长出一段,安装时可以让感应面更靠近被检测的磁钢,减少气隙对检测灵敏度的影响,探头的三根引脚做了等长建模,还原实际生产时的引脚成型角度,不会出现引脚穿模、和PCB板干涉的问题。板上预留的固定安装孔是通孔设计,孔径匹配M2的自攻螺丝或者铜柱,孔位距离板边的距离按照常规绝缘间距要求设置,安装时螺丝不会碰到板上的走线焊盘,两个安装孔的中心距做了标准化处理,可以直接兼容市面上通用的传感器模块安装支架,不需要单独定制转接件。
外形尺寸与安装边界方面,整个模块的PCB主体长宽控制在常用的小模块尺寸范围内,板厚按照1.6mm的常规PCB厚度建模,板上最高的元件是顶部的多圈电位器,整体高度控制在12mm以内,安装时只需要在安装面预留15mm的垂直空间就能完全容纳模块,不会和周边的线槽、接线端子产生空间冲突。模块的信号输出端排针朝向板的一侧,感应探头朝向另一侧,接线和检测方向完全错开,布线时可以把信号线顺着排针方向直接引到设备线槽里,不会绕到感应探头一侧影响磁钢的安装位置。做结构校验时要注意,模块感应探头前方10mm范围内不要布置铁磁性金属件,否则会干扰磁场检测的准确性,安装支架建议选用铝合金或者非金属材质,避免支架本身被磁化影响检测阈值。另外板上的输出芯片做了信号放大处理,模拟量输出可以直接连接常规PLC的模拟量采集端口,不需要额外外接信号放大板,建模时也把芯片的外围阻容件全部还原,方便做PCB布局参考时核对元件位置,对于需要自己复刻模块电路的工程师来说,模型的元件位置和实际量产板完全一致,可以直接导出做布局参考。
在实际选型搭配时,这款模块适配的磁钢建议选用直径5mm以上的钕铁硼磁钢,检测气隙控制在3-8mm范围内时检测稳定性最好,建模时也可以搭配常用的圆柱磁钢模型做装配模拟,提前确认磁钢和模块的相对安装位置,避免实际装机时出现检测距离不够、误触发的问题。模块的电源输入范围覆盖常用的5V直流供电,和单片机、小型PLC的供电等级完全匹配,不需要额外做电源转换,这点在小型便携设备里应用时可以省掉一个电源转换模块的安装空间。
