气动系统气源处理过滤调压装置

　　在气动自动化生产线、车间集中供气回路、小型气动工装夹具的气源端，这类集成过滤与减压功能的元件是保障下游气动元件稳定运行的核心部件，很多现场调试时出现的气缸爬行、电磁阀卡滞、气动仪表读数漂移问题，追根溯源大多是气源处理环节选型或安装不到位导致的。从结构设计逻辑来看，这款元件将杂质过滤、压力调节两大功能整合在单一本体内，省去了单独安装过滤器、调压阀需要的过渡接头与安装空间，对于布局紧凑的小型气动设备来说，能有效减少气源回路的泄漏点，降低管路排布的复杂度。

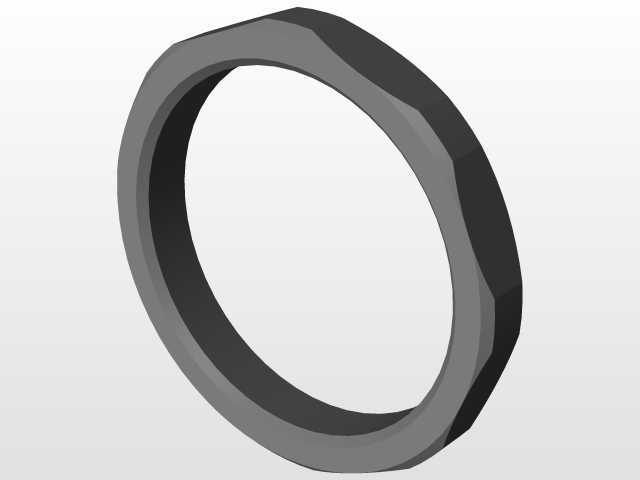

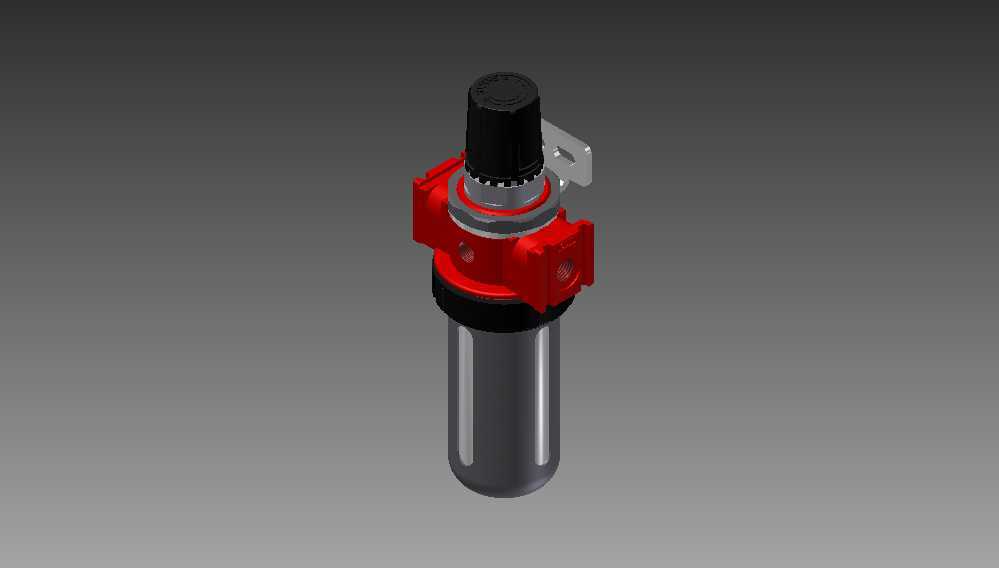

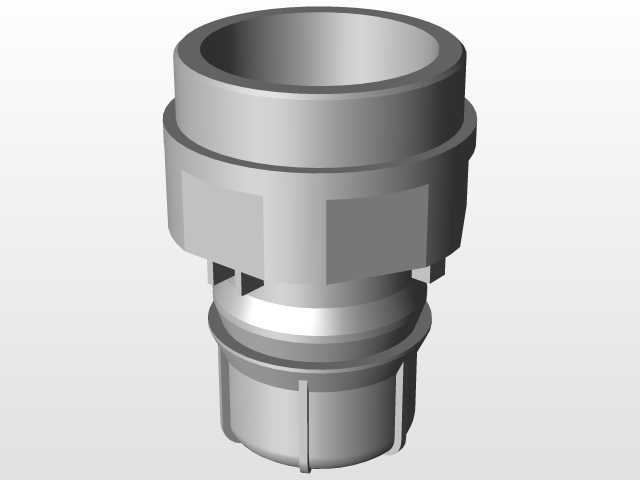

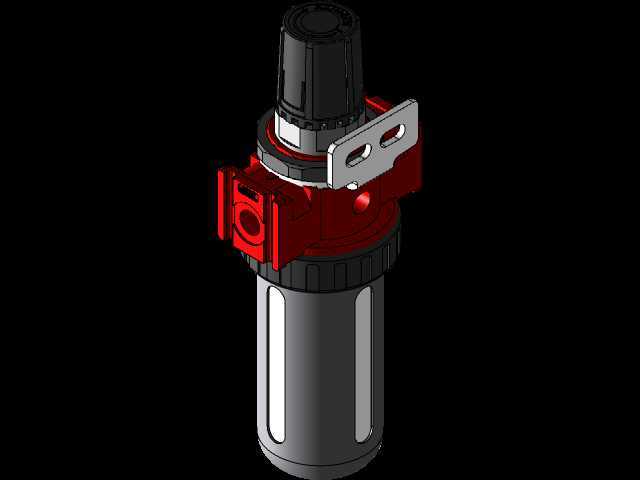

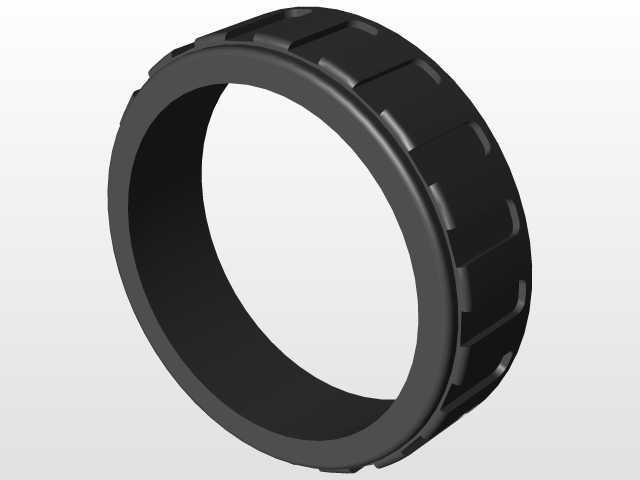

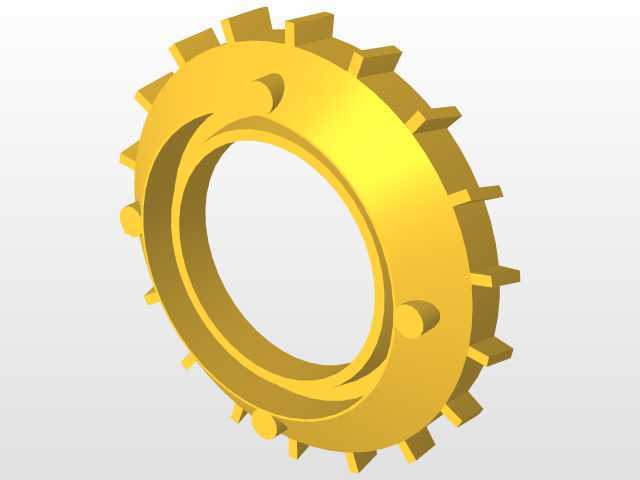

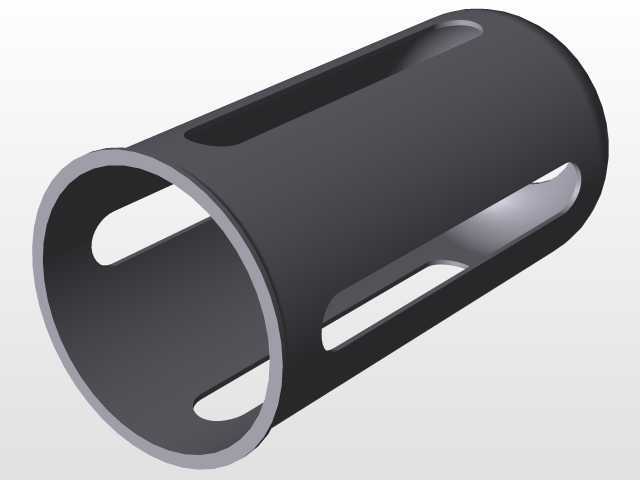

　　上部的调压旋钮采用带锁止的齿形结构，调试时向上拉起即可旋转调整输出压力，下压后就能锁死设定值，避免设备运行过程中受振动、误触导致压力偏移，旋钮旁的金属安装支架预留了标准安装孔位，既可以单只通过支架固定在设备面板上，也能和油雾器、截止阀等其他气源处理元件拼接成三联件、二联件组合，适配不同的气源处理需求。下部的透明滤杯采用高强度耐气压材质，日常巡检时可以直接观察杯内积存的冷凝水、杂质余量，杯底设置了手动排水结构，不需要拆卸元件就能排出积存的污物，滤杯内部的过滤元件采用梯度孔隙设计，先拦截压缩空气中携带的大颗粒锈屑、管路焊渣，再滤除细小的粉尘与液态水，避免杂质进入下游的精密气动元件造成密封面磨损、节流孔堵塞。

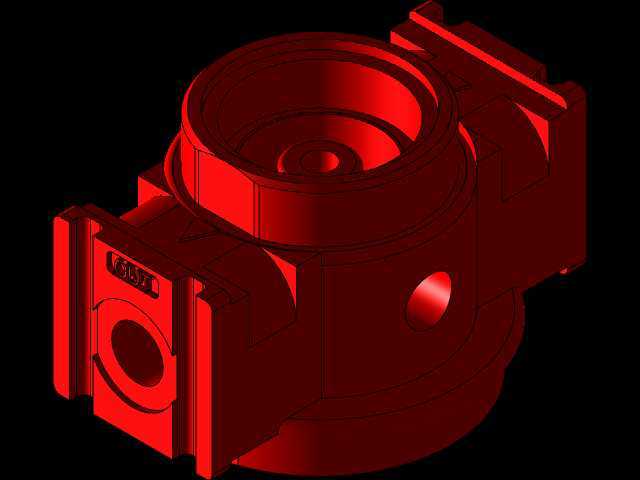

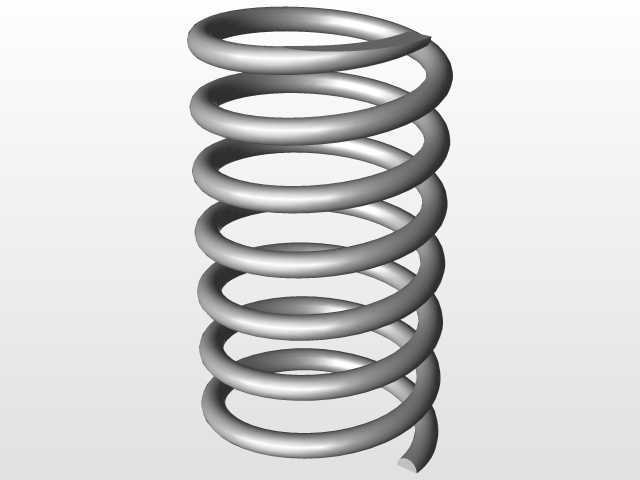

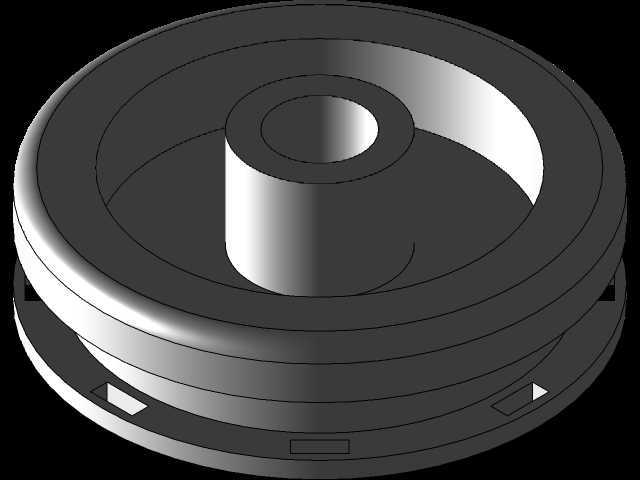

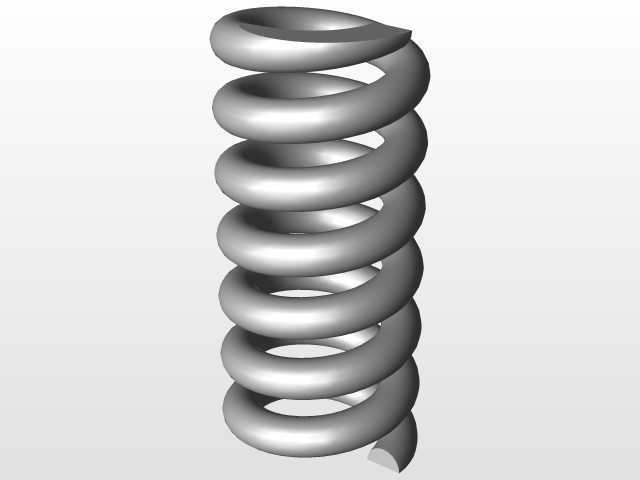

　　中部的红色本体部分是压力调节的核心腔室，内置的弹簧膜片结构可以将输入端的波动高压稳定在设定的输出值，不管上游气源压力因为空压机启停、多设备同时用气出现波动，还是下游气缸动作、电磁阀换向造成的瞬时流量变化，都能维持输出压力的稳定，给后续的气动执行元件提供稳定的动力源。从安装边界来看，元件的进出气接口采用标准管螺纹规格，选型时只需要匹配现场的气管通径就能直接安装，不需要额外定制转接件，本体的径向尺寸控制在常规气源处理元件的通用尺寸范围内，替换老旧设备上的同类型元件时，不需要重新改动安装面板的开孔尺寸，也不用调整原有管路的走向，能大幅缩短现场维护更换的时间。

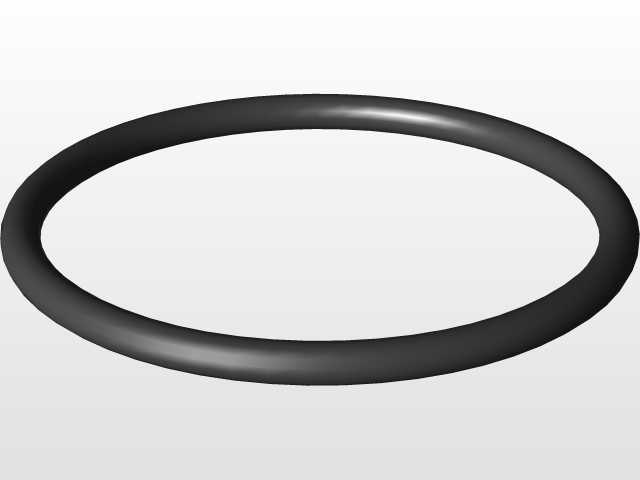

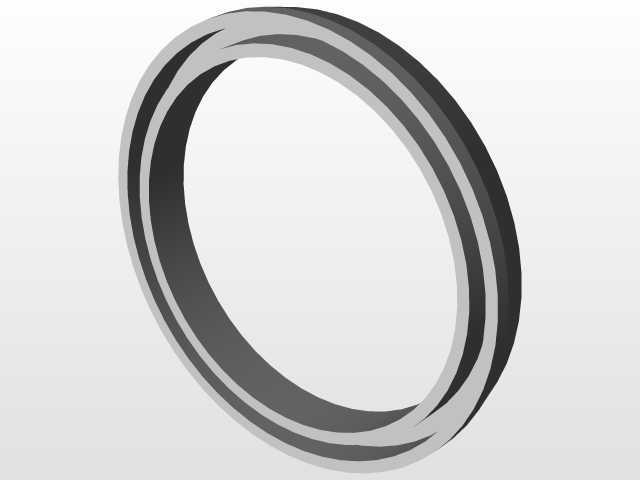

　　实际应用中，这类过滤减压阀的适配场景覆盖了从普通的气动夹紧工装、吹尘工位，到对气源压力稳定性要求较高的气动量仪、精密气动定位回路，不同工况下只需要更换对应过滤精度的滤芯、匹配对应调压范围的弹簧，就能满足使用需求。设计建模时，需要重点保证调压腔的同轴度、滤杯与本体连接部位的密封槽尺寸精度，密封槽的倒角、表面粗糙度如果达不到要求，使用过程中很容易出现压缩空气泄漏的问题，不仅会造成空压机的能耗上升，严重时还会导致回路压力达不到设定值，影响设备的正常运行。另外安装支架的折弯角度、安装孔的位置度也需要严格控制，否则多联件拼接时会出现对接错位，强行安装会导致密封件偏斜，埋下泄漏隐患。滤杯的壁厚设计需要兼顾耐压能力与观察透明度，过厚会影响观察内部积水的视线，过薄则会在长期带压运行下出现开裂风险，尤其是在车间环境温度较低的场景下，材质的耐低温性能也需要纳入设计考量，避免低温下滤杯脆裂造成气源故障。
